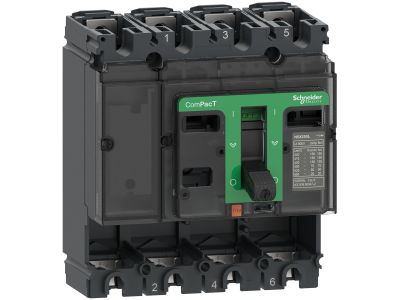

Baza Wyłącznik a NSX100B 4P | C10B4 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznikowa NSX100B 4-biegunowa to podstawa montażowa zaprojektowana do współpracy z 4-biegunowymi wyłącznikami powietrznymi serii NSX100. Umożliwia szybki i pewny montaż w szafach rozdzielczych, zapewniając stabilne połączenie elektryczne i mechaniczną integralność układu.

• 4-biegunowa konstrukcja: Przeznaczona do współpracy z wyłącznikami 4-biegunowymi, umożliwiająca pełne odcięcie zasilania w układach trójfazowych z neutralnym.
• 4 zaciski przyłączeniowe: Zapewniają pewne i stabilne połączenie przewodów zasilających i odbiorczych.
• Montaż na szynie DIN lub bezpośrednio w szafie: Uniwersalna konstrukcja pozwala na elastyczny montaż w nowoczesnych instalacjach elektrycznych.
• Wytrzymała konstrukcja: Odpowiednia do pracy w standardowych warunkach przemysłowych, charakteryzująca się odpornością na drgania mechaniczne.
• Kompatybilność z aparaturą modułową: Zaprojektowana do współpracy z wyłącznikami powietrznymi serii NSX, stanowiąc integralną część systemu zabezpieczeń.

Zgodność z Normami

Baza wyłącznikowa NSX100B spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczającej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Baza wyłącznikowa NSX100B 4-biegunowa znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnego i niezawodnego odłączania obwodów trójfazowych z neutralnym.

• Szafy rozdzielcze w budynkach przemysłowych i komercyjnych – jako część systemu zasilania trójfazowego.
• Instalacje zasilania maszyn i urządzeń wymagających pełnego odcięcia napięcia w trybie serwisowym.
• Rozdzielnice główne i podrozdzielnice w obiektach o wysokim stopniu zabezpieczenia.
• Układy automatyki i sterowania, gdzie konieczne jest pewne i szybkie odłączenie zasilania.

Wskazówki Montażowe

Montaż bazy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Baza mocuje się na szynie DIN 35 mm lub bezpośrednio do płyty montażowej szafy. Po umieszczeniu wyłącznika powietrznego na bazie, należy dokręcić śruby przyłączeniowe zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Upewnić się, że wszystkie połączenia są pewne i nie ma luzów mechanicznych.

FAQ

• Czy baza NSX100B 4P jest kompatybilna z innymi wyłącznikami niż NSX100? Baza została zaprojektowana wyłącznie do współpracy z wyłącznikami powietrznymi serii NSX100. Stosowanie z innymi modelami może skutkować nieprawidłowym działaniem lub uszkodzeniem urządzenia.
• Jaki jest maksymalny prąd znamionowy bazy? Maksymalny prąd znamionowy bazy nie został określony w dostępnych danych. Należy sprawdzić dokumentację techniczną wyłącznika powietrznego, z którym baza ma współpracować.
• Czy baza może być montowana na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych, chronionych przed wilgocią pomieszczeniach wewnętrznych.
