Baza Wyłącznik a ComPacT NSX, NSX100L 3P, 150kA | C10L3 Schneider Electric

Opis i Kluczowe Cechy

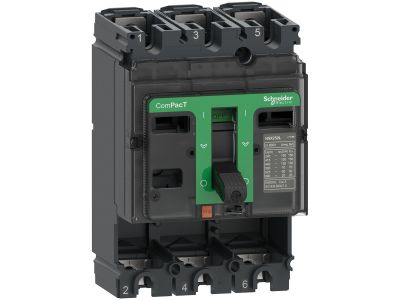

Baza Wyłącznik a ComPacT NSX NSX100L 3-biegunowa to podstawa dla wyłączników ComPacT NSX100L, zaprojektowana do montażu w szafach rozdzielczych. Charakteryzuje się zdolnością wyłączania 150 kA przy napięciu 415VAC 50/60 Hz, co zapewnia wysoką niezawodność zasilania w instalacjach przemysłowych i komercyjnych. Napięcie robocze do 690VAC 50/60 Hz (ograniczone do 440VAC 50/60 Hz przy zabezpieczeniu przed prądem upływowym) umożliwia elastyczne zastosowanie w różnych systemach elektroenergetycznych.

• Zdolność wyłączania 150 kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń sprzętu i zagrożenie pożarowe.
• 3-biegunowa konstrukcja: Umożliwia kompleksową ochronę obwodów trójfazowych w instalacjach przemysłowych.
• Napięcie robocze do 690VAC: Szeroki zakres napięć roboczych pozwala na elastyczne stosowanie w różnych systemach elektroenergetycznych.
• Kompatybilność z wyzwalaczami: Baza dostarczana bez wyzwalacza, co pozwala na dobór odpowiedniego modelu w zależności od wymagań aplikacji.
• Zgodność międzynarodowa: Spełnia wymagania norm IEC 60947, CCC, EAC i morskich, gwarantując bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zgodność z Normami

Baza Wyłącznik a ComPacT NSX NSX100L 3P 150kA jest zgodna z międzynarodowymi normami bezpieczeństwa elektrycznego IEC 60947 oraz posiada certyfikacje CCC i EAC. Zapewnia zgodność z wymaganiami dla zastosowań morskich, potwierdzając swoją jakość i niezawodność w różnych środowiskach.

Zastosowanie

Baza przeznaczona jest do montażu w szafach rozdzielczych i systemach elektroenergetycznych, gdzie wymagana jest wysoka niezawodność i ochrona przed zwarciami.

• Instalacje przemysłowe – ochrona obwodów trójfazowych w zakładach produkcyjnych.
• Budynki komercyjne – zasilanie i ochrona układów elektrycznych w biurowcach, centrach handlowych.
• Infrastruktura energetyczna – rozdzielnice niskiego napięcia w stacjach transformatorowych.
• Zastosowania morskie – systemy elektroenergetyczne na statkach i platformach wiertniczych.

Wskazówki Montażowe

Montaż bazy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Baza montowana jest w szafach rozdzielczych za pomocą dostępnych otworów mocujących. Należy zapewnić odpowiednią wentylację i przestrzeń wokół aparatu dla zapewnienia bezpieczeństwa i prawidłowej pracy. Po montażu należy podłączyć przewody fazowe zgodnie z dokumentacją techniczną, zwracając uwagę na odpowiednie dokręcenie połączeń śrubowych. Przed uruchomieniem instalacji należy przeprowadzić testy zwarciowe i sprawdzić poprawność działania.

FAQ

• Czy baza jest kompatybilna z innymi modelami wyłączników? Baza jest dedykowana wyłącznikom ComPacT NSX100L i nie jest kompatybilna z innymi modelami bez odpowiednich adapterów.
• Jakie wyzwalacze są kompatybilne z tą bazą? Baza dostarczana jest bez wyzwalacza, co pozwala na dobór odpowiedniego modelu w zależności od specyficznych wymagań aplikacji (np. termiczny, elektromagnetyczny lub różnicowoprądowy).
• Jaki jest maksymalny prąd roboczy bazy? Maksymalny prąd roboczy nie został podany w dostępnych danych. Należy sprawdzić dokumentację techniczną produktu dla określenia maksymalnego obciążenia.
