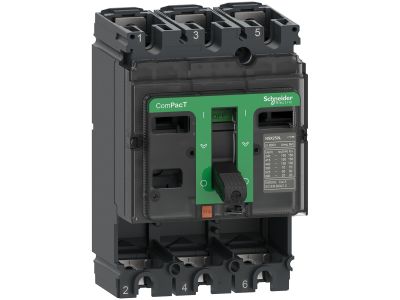

Baza Wyłącznik a ComPacT NSX NSX100H 3P, 70kA | C10H3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika a ComPacT NSX NSX100H w wersji 3-biegunowej (3P) to podstawa dla modułowych wyłączników powietrznych ComPacT NSX100H. Przeznaczona do montażu na szynach TH35, umożliwia elastyczne budowanie instalacji zabezpieczających. Wyposażona w zdolność wyłączania Icu=70 kA przy 415VAC (50/60 Hz), zapewnia wysoki poziom ochrony obwodów przed zwarciami. Napięcie robocze do 690VAC (ograniczone do 440VAC przy zabezpieczeniu przed prądem upływowym) gwarantuje uniwersalność zastosowań.

• 3-biegunowa konstrukcja (3P): Zapewnia pełną ochronę dla wszystkich trzech faz układu zasilania, zgodnie z normami IEC 60947.
• Zdolność wyłączania Icu=70 kA: Wysoka wytrzymałość zwarciowa chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie robocze do 690VAC: Kompatybilność z szerokim zakresem napięć zasilających, w tym z ograniczeniem do 440VAC przy ochronie przeciwporażeniowej.
• Montaż na szynie TH35: Szybki i pewny montaż w szafach rozdzielczych, zgodny ze standardami instalacji elektrycznych.
• Kompatybilność z jednostkami wyzwalającymi: Elastyczność systemu – baza dostarczana bez wyzwalacza, umożliwia dobór jednostki odpowiedniej do konkretnego zastosowania.

Zgodność z Normami

Baza wyłącznika spełnia wymagania normy międzynarodowej IEC 60947, a także posiada certyfikację CCC i EAC. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX100H 3P to kluczowy element systemów zabezpieczeń w instalacjach przemysłowych, komercyjnych i budynkowych. Umożliwia budowę modułowych układów ochrony obwodów przed przeciążeniami i zwarciami.

• W rozdzielnicach niskiego napięcia jako część systemu EcoStruxure Power – inteligentnego zarządzania energią.
• W instalacjach wymagających wysokiej zdolności wyłączania zwarciowego (np. zakłady produkcyjne, centra danych).
• W układach zasilania awaryjnego, gdzie kluczowe jest szybkie odłączenie obwodu w przypadku awarii.
• W szafach sterowniczych maszyn i urządzeń przemysłowych – ochrona przed zwarciami chroni wrażliwą aparaturę.

Wskazówki Montażowe

Montaż bazy należy przeprowadzić zgodnie z dokumentacją techniczną, z zachowaniem zasad bezpieczeństwa. Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem upewnić się, że napięcie jest odłączone od instalacji. Baza montowana jest na szynie TH35, z odpowiednim momentem dokręcania wg zaleceń producenta. Po zamontowaniu należy podłączyć przewody zgodnie z oznaczeniami na bazie (L1, L2, L3, N, PE). Przed uruchomieniem sprawdzić poprawność połączeń i brak luzów mechanicznych.

FAQ

• Czy baza jest wyposażona w jednostkę wyzwalającą? Baza dostarczana jest bez jednostki wyzwalającej – umożliwia to elastyczny dobór wyzwalacza dostosowanego do konkretnego zastosowania (termiczny, elektromagnetyczny, różnicowoprądowy itp.).
• Jakie jest napięcie robocze bazy? Maksymalne napięcie robocze wynosi 690VAC, jednak przy ochronie przeciwporażeniowej zaleca się ograniczenie do 440VAC. Szczegółowe dane znajdują się w dokumentacji technicznej.
• Czy baza jest kompatybilna z innymi systemami? Tak – zaprojektowana zgodnie z normą IEC 60947, co zapewnia kompatybilność z szeroką gamą aparatury modułowej i systemów sterowania.
