Wyłącznik podstawowy do łączników drogowych 3SE51, obudowa metal. 40 mm, EN50041 | 3SE5112-1LA00 Siemens

Alternatywny kod produktu: 3SE51121LA00

Opis i Kluczowe Cechy

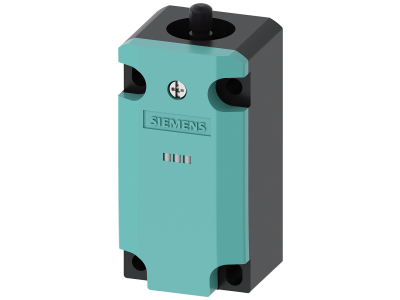

Wyłącznik podstawowy Siemens SIRIUS 3SE5112-1LA00 to element przeznaczony do łączników drogowych serii 3SE5. Zaprojektowany w metalowej obudowie o szerokości 40 mm, zapewnia wytrzymałość mechaniczną w wymagających warunkach przemysłowych. Zgodność z normą EN50041 gwarantuje uniwersalność montażową i kompatybilność z typowymi głowicami napędowymi. Urządzenie służy do rejestracji pozycji i położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych.

• Obudowa metalowa 40 mm: Wysoka odporność na uderzenia i uszkodzenia mechaniczne w trudnym środowisku pracy.
• Zgodność z EN50041: Ujednolicone wymiary mocowania i punktów przełączania – łatwa integracja z istniejącymi systemami łączników drogowych.
• Konstrukcja podstawowego wyłącznika: Uniwersalna baza do montażu różnych głowic (dźwignie, rolki), co pozwala na dostosowanie do konkretnego zastosowania.
• Przeznaczenie do rejestracji położenia: Niezawodne sygnalizowanie stanu elementów maszyn kluczowe dla procesów automatyki i bezpieczeństwa.
• System SIRIUS firmy Siemens: Sprawdzona jakość i globalne dopuszczenia (IEC, UL) – pewność działania w instalacjach o wysokich wymaganiach.

Zgodność z Normami

Wyłącznik podstawowy 3SE5112-1LA00 jest zgodny z normą EN50041 określającą wymiary i mocowanie łączników drogowych. Urządzenie posiada certyfikację CE oraz dopuszczenia międzynarodowe (IEC, UL), co potwierdza jego bezpieczeństwo i możliwość stosowania w systemach o najwyższych wymaganiach bezpieczeństwa (PL e lub SIL 3 – przy odpowiedniej konfiguracji całego łańcucha bezpieczeństwa).

Zastosowanie

Wyłącznik podstawowy 3SE5112-1LA00 znajduje zastosowanie wszędzie tam, gdzie konieczne jest monitorowanie położenia elementów maszyn lub nadzorowanie stanu urządzeń ochronnych. Może być wykorzystywany w:

• Rejestracji pozycji siłowników, przesuwów liniowych i obrotowych w maszynach przemysłowych.
• Nadzorowaniu ustawienia osłon, klap, drzwi i innych urządzeń ochronnych – jako element wyłączników bezpieczeństwa.
• Układach automatyki budynkowej i linii produkcyjnych, gdzie wymagany jest precyzyjny sygnał położenia.
• Systemach sterowania z PLC lub przekaźnikami, gdzie sygnał z łącznika drogowego jest przetwarzany na cyfrowy stan wejścia.

Wskazówki Montażowe

Montaż wyłącznika podstawowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się do szyny TH35 (DIN) lub bezpośrednio do obudowy maszyny zgodnie z wymaganiami EN50041. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia (zgodnie z dokumentacją techniczną producenta). Moment dokręcania zacisków – stosować się do zaleceń podanych w karcie katalogowej Siemens. Po zamontowaniu głowicy napędowej sprawdzić prawidłowe działanie punktów przełączania.

FAQ

• Czy ten wyłącznik podstawowy posiada wbudowaną diodę LED? W danej wersji 3SE5112-1LA00 nie deklaruje się fabrycznego wskaźnika LED. Seria 3SE5 oferuje warianty z diodą statusu – prosimy sprawdzić symbol dla konkretnego zastosowania.
• Jaki stopień ochrony IP ma ten model? Producent nie podaje stopnia IP dla tego konkretnego wyłącznika podstawowego w obudowie metalowej. Typowo dla aparatury w rozdzielnicy przyjmuje się IP20, jednak w przypadku montażu na maszynie należy uwzględnić obudowę całego łącznika drogowego.
• Czy wyłącznik działa jako NO czy NC? Konkretny typ styku (NO/NC) nie został określony dla tego modelu. W łącznikach drogowych 3SE5 punkty przełączania zależą od zastosowanej głowicy – podstawowy wyłącznik stanowi jedynie bazę mechaniczną i elektryczną.
