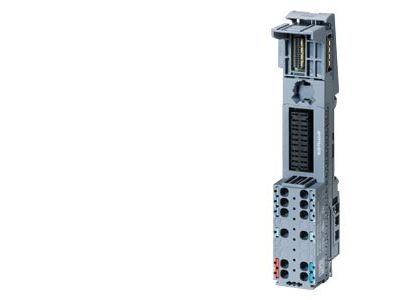

BaseUnit Type C1, BU20-P6+A2+4B | 6ES7193-6BP20-0BC1 Siemens

Alternatywny kod produktu: 6ES71936BP200BC1

Opis i Kluczowe Cechy

BaseUnit Type C1 BU20-P6+A2+4B (symbol 6ES7193-6BP20-0BC1) firmy Siemens to jednostka bazowa przeznaczona do systemu rozproszonych wejść/wyjść SIMATIC ET 200SP. Dzięki szerokości zaledwie 20 mm pozwala na oszczędność miejsca w szafie sterowniczej, a zastosowanie technologii push-in umożliwia beznarzędziowe i szybkie podłączanie przewodów. Wyposażona w dwa dodatkowe zaciski AUX zmostkowane w lewo, oferuje elastyczność w prowadzeniu sygnałów pomocniczych bez konieczności stosowania dodatkowych modułów.

• Szerokość 20 mm: minimalne zajęcie miejsca na szynie DIN – idealna do gęstej zabudowy w małych rozdzielnicach.
• Technologia push-in: beznarzędziowe podłączanie przewodów, co skraca czas montażu i zwiększa wygodę instalacji.
• 2 AUX terminals (zmostkowane w lewo): dodatkowe zaciski pomocnicze do podłączenia sygnałów lub potencjałów, ułatwiające okablowanie sąsiednich jednostek.
• Hot swapping (wymiana w trakcie pracy): moduły i jednostki bazowe mogą być wymieniane przy aktywnym zasilaniu, co zwiększa dostępność maszyny i redukuje przestoje.
• Kompatybilność z systemem ET 200SP: elastyczna rozbudowa do 64 modułów I/O w dowolnej konfiguracji – skalowalność dopasowana do potrzeb aplikacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo i zgodność z obowiązującymi standardami na rynku Unii Europejskiej.

Zastosowanie

BaseUnit BU20-P6+A2+4B stanowi mechaniczną i elektryczną podstawę dla modułów sygnałowych w systemie SIMATIC ET 200SP. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompaktowa, elastyczna i łatwa w rozbudowie architektura I/O.

• Sterowanie maszynami i urządzeniami w przemyśle produkcyjnym – szybka konfiguracja punktów I/O.
• Automatyka budynkowa (np. sterowanie oświetleniem, klimatyzacją, systemami HVAC) – małe wymiary ułatwiają montaż w ograniczonej przestrzeni.
• Systemy transportowe, logistyczne i magazynowe – możliwość wymiany jednostek podczas pracy (hot swapping) minimalizuje przestoje linii.
• Instalacje wymagające częstej zmiany konfiguracji lub rozbudowy – skalowalność od kilku do 64 modułów I/O w jednej stacji.

Wskazówki Montażowe

Montaż jednostki bazowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed podłączeniem przewodów należy sprawdzić, czy przekrój przewodów jest odpowiedni do prądu roboczego – zgodnie z dokumentacją techniczną producenta. W technologii push-in przewód wkłada się bez użycia narzędzi; zwolnienie następuje po wciśnięciu dźwigienki w otworze zacisku. Moment dokręcania (w przypadku przewidzianych śrub) oraz szczegółowe zalecenia montażowe znajdują się w instrukcji dołączonej do produktu.

FAQ

• Czy BaseUnit obsługuje hot swapping? Tak, system SIMATIC ET 200SP umożliwia wymianę jednostek bazowych i modułów podczas pracy bez wyłączania zasilania, pod warunkiem stosowania modułów przystosowanych do tego trybu.
• Jakie są wymiary jednostki? Szerokość wynosi 20 mm, wysokość 117 mm. Dzięki tak małej szerokości zajmuje bardzo mało miejsca na szynie DIN.
• Czy do podłączenia przewodów potrzebne są narzędzia? Nie. BaseUnit wyposażono w zaciski push-in – przewód wystarczy włożyć w otwór; zwolnienie odbywa się poprzez naciśnięcie odpowiedniej dźwigienki.
