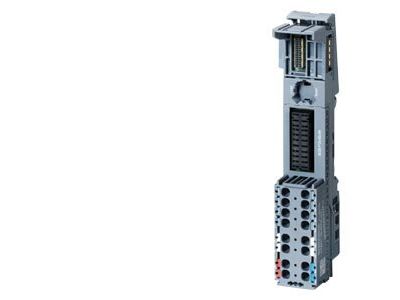

BaseUnit Type B1, BU20-P12+A0+4B, PU 10 | 6ES7193-6BP20-2BB1 Siemens

Alternatywny kod produktu: 6ES71936BP202BB1

Opis i Kluczowe Cechy

BaseUnit Type B1 (symbol 6ES7193-6BP20-2BB1) firmy Siemens to dedykowana jednostka bazowa do modułowego systemu rozproszonych wejść/wyjść SIMATIC ET 200SP. Zaprojektowana z myślą o szybkiej i beznarzędziowej instalacji – wyposażona w zaciski push-in, bez dodatkowych zacisków pomocniczych (AUX-terminals). Każda jednostka ma szerokość 20 mm i wysokość 117 mm, a dostarczana jest w opakowaniu zbiorczym po 10 sztuk (PU 10). Dzięki połączeniu mostkowym z lewostronną jednostką bazową zapewnia ciągłość szyny zasilającej w szafie sterowniczej.

• Zaciski Push-in: beznarzędziowe podłączanie przewodów – skraca czas montażu i eliminuje ryzyko poluzowania połączeń podczas eksploatacji.
• Szerokość 20 mm: oszczędność miejsca w rozdzielnicy, umożliwia budowanie gęstych zestawów I/O nawet w małych szafkach sterowniczych.
• Mostkowanie do lewej jednostki bazowej: płynne zasilanie całego rzędu bez dodatkowego okablowania, zwiększa niezawodność systemu.
• Brak zacisków AUX: prostsza konstrukcja i mniejsza ilość komponentów, co redukuje koszty instalacji przy jednoczesnym zachowaniu funkcjonalności.
• Zgodność z SIMATIC ET 200SP: pełna kompatybilność z CPU, modułami I/O, BusAdapterami oraz modułami komunikacyjnymi – skalowalność i elastyczność konfiguracji.

Zgodność z Normami

Produkt przeznaczony jest do pracy w systemie SIMATIC ET 200SP, który spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Jednostka bazowa zaprojektowana zgodnie z krajowymi i międzynarodowymi standardami dla przemysłowych systemów sterowania, jednak szczegółowe numery norm należy odczytać z pełnej dokumentacji technicznej producenta.

Zastosowanie

BaseUnit B1 stanowi fundament rozbudowy stacji ET 200SP – umożliwia podłączanie modułów sygnałowych w dowolnej konfiguracji. Sprawdzi się w każdym środowisku wymagającym niezawodnego i szybkiego montażu.

• Budowa rozproszonych stacji I/O w maszynach i liniach produkcyjnych.
• Instalacje w małych szafkach sterowniczych przy maszynie – dzięki kompaktowej szerokości 20 mm.
• Zastosowania wymagające częstej wymiany modułów (hot swapping) – konstrukcja mechaniczna umożliwia wymianę podczas pracy.
• Integracja z centralnym sterownikiem za pośrednictwem PROFINET lub PROFIBUS przy użyciu dedykowanych BusAdapterów.

Wskazówki Montażowe

Montaż oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Jednostkę bazową należy zamontować na szynie DIN TH35 zgodnie z dokumentacją systemu SIMATIC ET 200SP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przewody podłączać przez wciśnięcie w zaciski push-in (brak konieczności użycia narzędzi – wystarczy odpowiednio odizolowany przewód). Przekrój przewodów dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Szczegółowe dane dotyczące momentów dokręcania i wymaganych przekrojów znajdują się w dokumentacji technicznej produktu.

FAQ

• Czy BaseUnit B1 posiada podświetlenie LED? Nie, jednostka bazowa nie jest wyposażona w diody sygnalizacyjne. Sygnalizacja stanu odbywa się za pośrednictwem modułów I/O oraz CPU.
• Jaki jest stopień ochrony tej jednostki? Producent nie podaje konkretnego stopnia IP. Dla aparatury montowanej wewnątrz rozdzielnic standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią i pyłem), ale szczegółowe dane należy sprawdzić w dokumentacji technicznej całego systemu ET 200SP.
• Czy tą jednostką można łączyć obwody sygnałowe i zasilające? BaseUnit B1 nie posiada zacisków AUX – służy wyłącznie do dystrybucji zasilania i danych pomiędzy sąsiednimi modułami. Do rozdzielenia potencjałów należy stosować odpowiednie jednostki bazowe z zaciskami pomocniczymi (np. typ A0 z AUX).
