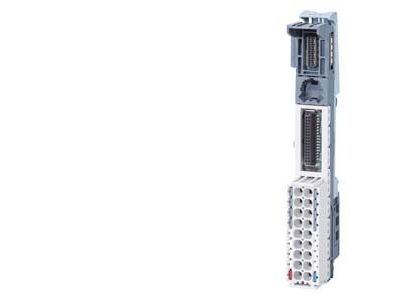

BaseUnit Type A0, BU15-P16+A0+2D, PU 10 | 6ES7193-6BP00-2DA0 Siemens

Alternatywny kod produktu: 6ES71936BP002DA0

Opis i Kluczowe Cechy

BaseUnit typu A0 – SIMATIC ET 200SP BU15-P16+A0+2D (nr kat. 6ES7193-6BP00-2DA0) to podstawowa jednostka montażowa do budowy modułowych, rozproszonych stacji I/O. Szerokość zaledwie 15 mm, wysokość 117 mm oraz technologia podłączenia Push-in pozwalają na oszczędność miejsca w szafie sterowniczej i szybki, beznarzędziowy montaż przewodów. Produkt dostarczany w opakowaniu zbiorczym po 10 sztuk.

• Szerokość 15 mm: minimalne zapotrzebowanie na miejsce w rozdzielnicy, umożliwiające budowę kompaktowych stacji I/O nawet w małych puszkach sterowniczych.
• Złącza Push-in (bez narzędzi): szybkie i pewne łączenie przewodów bez użycia śrubokręta – skraca czas instalacji i eliminuje ryzyko niedokręcenia.
• Typ A0, bez zacisków pomocniczych (AUX): przeznaczona dla nowej grupy obciążenia, umożliwia elastyczne rozdzielenie potencjałów w stacji ET 200SP.
• Wymiary 15 x 117 mm (szer. x wys.): idealne dopasowanie do szyny DIN TH35, z możliwością montażu w kaskadzie z innymi modułami systemu.
• Opakowanie 10 sztuk: wygodne zaopatrzenie dla projektów wymagających wielu punktów przyłączeniowych w jednej stacji.

Zgodność z Normami

Produkt przeznaczony do pracy w systemie SIMATIC ET 200SP. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta (Siemens) oraz ogólnymi zasadami bezpieczeństwa dla urządzeń sterujących w instalacjach przemysłowych.

Zastosowanie

BaseUnit BU15-P16+A0+2D jest elementem systemu SIMATIC ET 200SP – modułowej, skalowalnej platformy I/O. Stosuje się ją wszędzie tam, gdzie wymagana jest elastyczna i oszczędna miejsca komunikacja z czujnikami i wykonawcami.

• Budowa rozproszonych stacji I/O w szafach sterowniczych o ograniczonej przestrzeni (wymiary 15 mm).
• Tworzenie nowych grup obciążenia (AUX-free) dla modułów ET 200SP – np. separacja zasilania dla części pomiarowej i wykonawczej.
• Podłączenie do centralnej jednostki CPU ET 200SP lub rozszerzenie stacji za pomocą magistral PROFINET / PROFIBUS (z wykorzystaniem odpowiednich BusAdapterów).
• Realizacja aplikacji wymagających hot-swap – wymiana modułów I/O bez wyłączania napięcia (pod warunkiem zachowania zasad bezpieczeństwa).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną Siemensa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. BaseUnit montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody podłącza się metodą Push-in – wystarczy wsunąć odizolowany koniec przewodu (zalecany przekrój zgodnie z dokumentacją) do otworu zacisku. Ze względu na brak zacisków pomocniczych, ewentualne połączenia potencjałowe należy wykonać za pomocą dedykowanych szyn lub złączek zewnętrznych. Nie przekraczaj maksymalnego momentu dokręcania (jeśli dotyczy) – w przypadku złączy Push-in nie jest wymagane dokręcanie.

FAQ

• Czy BaseUnit ma podświetlenie LED? Nie, BU15-P16+A0+2D jest jednostką bazową bez elementów sygnalizacyjnych. Diody statusu znajdują się na modułach I/O lub CPU.
• Jaki stopień ochrony (IP) ma ta BaseUnit? Producent nie podaje osobnego stopnia IP dla samej jednostki bazowej – wbudowana w system ET 200SP osiąga ochronę IP20 w typowej szafie rozdzielczej. W przypadku pracy w warunkach przemysłowych konieczne może być zastosowanie obudowy o wyższym IP.
• Czy można wymieniać moduły podczas pracy (hot-swap)? Tak, system ET 200SP obsługuje hot-swap – wymianę modułów I/O bez wyłączania napięcia stacji. Należy jednak przestrzegać zasad bezpieczeństwa i procedur opisanych w dokumentacji. Sama BaseUnit pozostaje zamontowana na szynie i nie wymaga wyjmowania.
