BaseUnit Type A0, BU15-P16+A0+2B, PU 10 | 6ES7193-6BP00-2BA0 Siemens

Alternatywny kod produktu: 6ES71936BP002BA0

Opis i Kluczowe Cechy

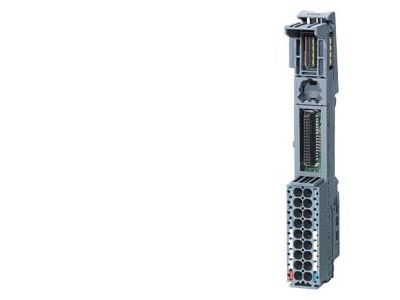

BaseUnit typu A0 (BU15-P16+A0+2B) firmy Siemens to jednostka bazowa dla systemu rozproszonego I/O SIMATIC ET 200SP. Dzięki kompaktowym wymiarom 15 x 117 mm (szer. x wys.) oraz technologii zacisków Push-in umożliwia szybkie i narzędziowe okablowanie, co skraca czas montażu i zwiększa elastyczność w małych szafach sterowniczych. Produkt oferowany w opakowaniu zbiorczym po 10 sztuk (PU 10).

• Szerokość 15 mm: oszczędza miejsce w szafie sterowniczej, umożliwiając gęstsze rozmieszczenie modułów I/O.
• Zaciski Push-in: okablowanie bez użycia narzędzi – wystarczy wsunąć przewód, co przyspiesza instalację i ułatwia serwis.
• Typ A0 bez zacisków pomocniczych (AUX): uproszczona konstrukcja dedykowana dla standardowych zastosowań, zmniejszająca liczbę połączeń i ryzyko błędów montażowych.
• Mostkowanie w lewo (bridged to the left): ułatwia łączenie kolejnych modułów bez dodatkowych okablowania, zapewniając przejrzysty układ magistrali.
• Kompatybilność z SIMATIC ET 200SP: pracuje z modułami standardowymi (ST), rozszerzonymi (HF/HS) oraz podstawowymi (BA), a także z modułami fail-safe do SIL 3/PLe.

Zgodność z Normami

BaseUnit jest przeznaczony do stosowania w systemach automatyki zgodnych z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Produkt projektowano zgodnie z ogólnymi standardami branżowymi dla rozproszonych systemów I/O, w tym z wymaganiami dotyczącymi odporności na zakłócenia i bezpieczeństwa funkcjonalnego (SIL 3/PLe w przypadku odpowiednich modułów bezpieczeństwa).

Zastosowanie

BaseUnit BU15-P16+A0+2B stanowi podstawę dla modułów I/O w systemie SIMATIC ET 200SP. Stosuje się go wszędzie tam, gdzie wymagana jest kompaktowa i elastyczna architektura rozproszona, szczególnie w bezpośrednim sąsiedztwie maszyn.

• Sterowanie i sygnalizacja w maszynach produkcyjnych – moduły wejść/wyjść (cyfrowych, analogowych) montowane na szynie DIN.
• Komunikacja z centralnym sterownikiem poprzez PROFINET lub PROFIBUS (z wykorzystaniem odpowiedniego BusAdaptera i interfejsu).
• Budowa rozproszonych wysp I/O w szafach sterowniczych o ograniczonej przestrzeni – wąskie moduły (15 mm) pozwalają na gęstsze upakowanie.
• Realizacja funkcji bezpieczeństwa do SIL 3/PLe w połączeniu z modułami fail-safe ET 200SP.

Wskazówki Montażowe

Montaż i podłączenie BaseUnit może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Jednostkę mocuje się na szynie TH35 (DIN) w standardowej szafie sterowniczej. Okablowanie wykonuje się za pomocą zacisków Push-in – dozwolone są przewody o odpowiednim przekroju (zgodnym z danymi technicznymi). W przypadku dłuższych tras lub dużych obciążeń prądowych należy dobrać przekrój przewodów zgodnie z normami instalacyjnymi. Wszelkie prace serwisowe i wymianę modułów (hot swapping) można przeprowadzać tylko przy zachowaniu zasad bezpieczeństwa.

FAQ

• Czy BaseUnit posiada jakiekolwiek podświetlenie LED? Nie, w standardowym modelu BU15-P16+A0+2B nie przewidziano wskaźników LED. Sygnalizacja stanu odbywa się na podłączonych modułach I/O lub na CPU systemu ET 200SP.
• Jaki jest stopień ochrony (IP) tej BaseUnit? Producent nie podaje konkretnego stopnia ochrony IP dla samej jednostki bazowej. W typowych zastosowaniach wewnątrz szaf sterowniczych przyjmuje się ochronę IP20 (brak ochrony przed wilgocią i pyłem). Do pracy w trudniejszych warunkach należy stosować obudowy dodatkowe.
• Czy można wymieniać moduły I/O podczas pracy w tej BaseUnit? Tak, system SIMATIC ET 200SP obsługuje hot swapping modułów (wymianę bez odłączania napięcia) pod warunkiem stosowania odpowiednich modułów i zachowania procedur bezpieczeństwa. Sama jednostka bazowa umożliwia mechaniczne i elektryczne odłączenie modułu bez naruszania okablowania.
