Płyta podstawy, do tworzenia kombinacji gwiazda-trójkąt ze styczników | 3RA2932-2F Siemens

Alternatywny kod produktu: 3RA29322F

Opis i Kluczowe Cechy

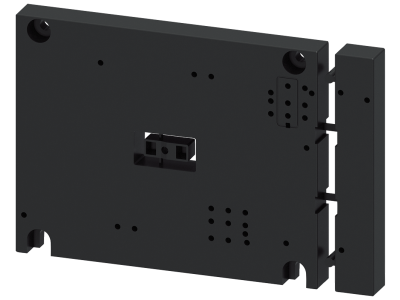

Płyta podstawy Siemens 3RA2932‑2F to dedykowane akcesorium systemu SIRIUS, zaprojektowane do tworzenia kombinacji trzech styczników w układzie gwiazda‑trójkąt. Umożliwia szybki i uporządkowany montaż rozruchu silników asynchronicznych, skracając czas instalacji i minimalizując ryzyko błędów połączeń.

• Kompatybilność ze stycznikami 3RT2.3 i 3RT2.2: obsługuje konfiguracje 3×3RT2.3 lub 2×3RT2.3 + 1×3RT2.2 – elastyczne dopasowanie do wymogów mocy silnika.
• Uporządkowana struktura montażowa: płyta zapewnia stałe pozycjonowanie styczników, co ułatwia okablowanie i serwisowanie w szafie sterowniczej.
• Pełna integracja z systemem SIRIUS: gwarantuje mechaniczną i elektryczną zgodność w ramach modułowej platformy Siemensa.
• Oszczędność miejsca: zwarta konstrukcja płyty optymalizuje wykorzystanie przestrzeni w rozdzielnicy, szczególnie przy wielu kombinacjach rozruchowych.
• Łatwe rozszerzanie układu: możliwość późniejszej modernizacji lub dodania elementów sterujących bez ingerencji w podstawową konfigurację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Płyta podstawy 3RA2932‑2F przeznaczona jest do pracy w systemie SIRIUS, który spełnia wymagania norm właściwych dla aparatury łączeniowej i sterowniczej (zakres DIN/IEC).

Zastosowanie

Płyta podstawy służy do budowy układów przełączania gwiazda‑trójkąt w zastosowaniach przemysłowych i instalacyjnych. Stanowi element składowy systemu rozruchu silników asynchronicznych.

• Rozruch silników asynchronicznych w układzie gwiazda‑trójkąt – ogranicza prąd rozruchowy i udary mechaniczne.
• Sterowanie pracą maszyn produkcyjnych – kompresory, pompy, wentylatory, taśmociągi.
• Automatyka budynkowa i przemysłowa – w szafach sterowniczych wymagających kompaktowych rozwiązań rozruchowych.
• Tworzenie modułowych zestawów stycznikowych w systemie SIRIUS – szybka konfiguracja bez dodatkowych obróbek mechanicznych.

Wskazówki Montażowe

Montaż oraz wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę mocuje się na szynie TH35 (DIN) w rozdzielnicy. Styczniki (serii 3RT2.3/3RT2.2) należy zamontować zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe dokręcenie śrub mocujących – moment dokręcania określony w dokumentacji technicznej. Przekroje przewodów dobierać do prądu znamionowego styczników oraz wymogów obwodu silnika. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień czasowych przekaźnika (jeśli stosowany).

FAQ

• Czy płyta podstawy 3RA2932‑2F zawiera styczniki? Nie, jest to akcesorium montażowe umożliwiające złożenie kombinacji gwiazda‑trójkąt z trzech styczników (zakup osobno).
• Jakie styczniki można zamontować na tej płycie? Tylko styczniki z serii SIRIUS 3RT2.3 (dwa lub trzy) oraz 3RT2.2 (maksymalnie jeden jako trzeci). Inne serie nie są kompatybilne mechanicznie.
• Czy płyta wymaga dodatkowych elementów, aby utworzyć układ gwiazda‑trójkąt? Poza stycznikami potrzebny jest również przekaźnik czasowy (np. 3RP15) oraz ewentualnie listwy łączeniowe i mostki – wszystko dostępne w systemie SIRIUS. Płyta zapewnia jedynie bazę mechaniczną.
