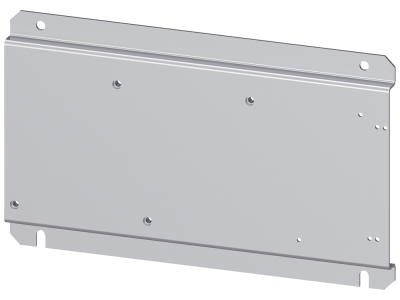

Płyta podstawy do rozruszników gwiazda-trójkąt S6-S6-S3 | 3RA1952-2E Siemens

Alternatywny kod produktu: 3RA19522E

Opis i Kluczowe Cechy

Płyta podstawy 3RA1952-2E firmy Siemens to modułowy element systemu SIRIUS, zaprojektowany do budowy rozruszników gwiazda-trójkąt. Przeznaczona jest do montażu kombinacji trzech styczników: dwóch typu 3RT1.5 i jednego 3RT2.4, co zapewnia szybki i bezbłędny montaż układu rozruchowego. Dzięki gotowej konstrukcji skraca czas instalacji i minimalizuje ryzyko błędów połączeń mechanicznych.

• Dedykowana kombinacja styczników: Dopasowana do 2x 3RT1.5 i 1x 3RT2.4 – gwarantuje prawidłowe zamocowanie i oszczędność czasu przy konfiguracji.
• System modułowy SIRIUS: Część sprawdzonej rodziny produktów – ułatwia rozbudowę i integrację z akcesoriami Siemens.
• Prosty montaż: Gotowa płyta podstawy eliminuje konieczność indywidualnego mocowania styczników, przyspieszając prace instalacyjne.
• Zastosowanie w rozruchu gwiazda-trójkąt: Dedykowana do silników asynchronicznych – standardowe rozwiązanie w automatyce przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Jest częścią modułowego systemu SIRIUS, który spełnia rygorystyczne standardy jakości i bezpieczeństwa stosowane w aparaturze łączeniowej Siemens.

Zastosowanie

Płyta podstawy 3RA1952-2E znajduje zastosowanie w układach rozruchu gwiazda-trójkąt silników elektrycznych, szczególnie w środowiskach przemysłowych i budynkowych wymagających niezawodnego sterowania.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych i liniach technologicznych
• Systemy pompowe i sprężarkowe wymagające płynnego rozruchu
• Instalacje wentylacyjne i klimatyzacyjne (HVAC) z silnikami o dużych mocach
• Automatyka budynkowa – rozruch silników w windach, transportie poziomym i innych urządzeniach

Wskazówki Montażowe

Montaż płyty podstawy oraz styczników powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Płytę mocuj na szynie DIN TH35 (35 mm) zgodnie z dokumentacją techniczną producenta. Styczniki instaluj w podanej konfiguracji (2x 3RT1.5, 1x 3RT2.4). Przekroje przewodów dobierz do prądu znamionowego styczników. Wszystkie połączenia elektryczne wykonaj ściśle według schematu rozruchu gwiazda-trójkąt.

FAQ

• Do jakich styczników przeznaczona jest płyta 3RA1952-2E? Płyta dedykowana jest do kombinacji dwóch styczników 3RT1.5 i jednego stycznika 3RT2.4, stosowanych w rozruchu gwiazda-trójkąt.
• Czy płyta jest dostarczana z kompletnym okablowaniem? Płyta stanowi jedynie mechaniczną podstawę. Okablowanie elektryczne styczników należy wykonać samodzielnie zgodnie ze schematem układu.
• Czy płyta może być używana z innymi stycznikami Siemens? Zgodnie z danymi producenta płyta została zaprojektowana wyłącznie dla wymienionych typów styczników. Inne konfiguracje mogą nie zapewniać poprawnego montażu.
