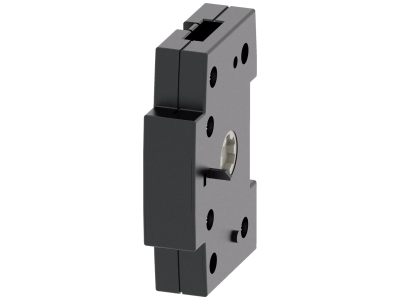

Wyposażenie do 3KD wielk. 1/2, 3KF wielk.1 3KC0 wielk. 1/2, moduł łącznika pomocniczego | 3KD9103-6 Siemens

Alternatywny kod produktu: 3KD91036

Opis i Kluczowe Cechy

Moduł łącznika pomocniczego o symbolu 3KD9103-6 stanowi wyposażenie dodatkowe do rozłączników izolacyjnych i przełączników sieciowych serii 3KD, 3KF oraz 3KC0 w wielkościach 1 i 1/2. Dzięki niemu możliwe jest rozszerzenie funkcjonalności urządzenia głównego o sygnalizację położenia zestyków oraz realizację dodatkowych obwodów sterowania. Łącznik pomocniczy montowany jest bezpośrednio na urządzeniu głównym, co pozwala w każdej chwili uzupełnić konfigurację systemu bez konieczności ingerencji w istniejącą instalację.

• Sygnalizacja położenia zestyków głównych: Umożliwia przekazanie informacji o stanie rozłącznika lub przełącznika sieciowego (ON/OFF) do układu sterowania, sygnalizacji lub PLC.
• Kompatybilność z seriami 3KD, 3KF, 3KC0: Przeznaczony do współpracy z urządzeniami wielkości 1 oraz 1/2, co zapewnia łatwą integrację w istniejących rozdzielnicach.
• Rozszerzenie funkcji sterowniczych: Umożliwia realizację obwodów pomocniczych, np. do załączania styczników, przekaźników lub przekazywania impulsów do systemów automatyki.
• Elastyczne uzupełnianie wyposażenia: Możliwość dołożenia łącznika w dowolnym momencie eksploatacji bez konieczności wymiany urządzenia głównego, co zwiększa uniwersalność całej instalacji.
• Prosty montaż: Łącznik mocuje się bezpośrednio na obudowie rozłącznika lub przełącznika, co skraca czas instalacji i nie wymaga dodatkowych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników pomocniczych stosowanych w aparaturze rozdzielczej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami niskonapięciowymi. Przeznaczony jest do pracy w instalacjach elektrycznych o napięciu do 400 V AC (standardowe warunki w rozdzielnicach). Szczegółowe dane dotyczące zgodności z konkretnymi normami (np. IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł łącznika pomocniczego 3KD9103-6 został zaprojektowany z myślą o rozbudowie funkcji sterowania i sygnalizacji w rozłącznikach izolacyjnych oraz przełącznikach sieciowych. Sprawdza się w różnych scenariuszach automatyki budynkowej i przemysłowej.

• Sygnalizacja stanu rozłącznika w szafach sterowniczych – informacja o położeniu „włączony/wyłączony” przekazywana do panelu operatorskiego lub systemu nadzoru.
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść przekaźnikowych sterowników PLC w aplikacjach rozdzielczych.
• Realizacja obwodów blokad i zabezpieczeń – np. uniemożliwienie załączenia odbiornika przy otwartym rozłączniku głównym.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub ogrzewaniem w oparciu o stan zasilania danej linii.

Wskazówki Montażowe

Montaż modułu łącznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV), po bezwzględnym odłączeniu napięcia od urządzenia głównego. Łącznik należy zamocować w dedykowanym gnieździe rozłącznika zgodnie z instrukcją producenta – nie wymaga użycia szyny TH35, ponieważ montowany jest bezpośrednio na obudowie. Przekrój przewodów podłączanych do zacisków należy dobrać do spodziewanego prądu obwodu pomocniczego (max. przekrój zgodny z dokumentacją). Moment dokręcania śrub zaciskowych musi być zgodny z danymi podanymi w karcie katalogowej urządzenia głównego. Po zakończeniu montażu należy sprawdzić działanie łącznika poprzez ręczne przełączenie rozłącznika.

FAQ

• Czy moduł łącznika pomocniczego jest podświetlany? Nie, jest to standardowy łącznik mechaniczny bez elementów świecących. Jeśli wymagana jest wizualna sygnalizacja stanu, należy zastosować oddzielną lampkę sygnalizacyjną w obwodzie.
• Jaki stopień ochrony ma moduł? Sam moduł nie posiada deklarowanego stopnia ochrony IP – przeznaczony jest do montażu wewnątrz rozdzielnicy lub obudowy urządzenia głównego. W typowej instalacji rozdzielnicowej obowiązuje stopień ochrony IP20 dla wnętrza szafy.
• Czy moduł może być zamontowany samodzielnie przez użytkownika końcowego? Montaż powinien przeprowadzić wykwalifikowany elektryk z uprawnieniami SEP, ponieważ wymaga odłączenia napięcia oraz znajomości instrukcji producenta. Samodzielna instalacja bez odpowiedniego przygotowania stwarza ryzyko porażenia prądem lub uszkodzenia urządzenia.
