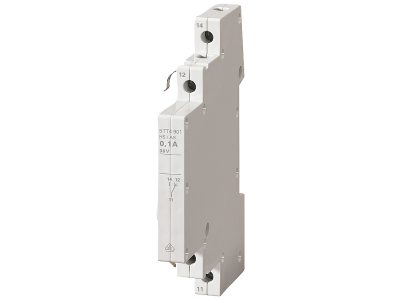

Pomocniczy wyłącznik prądu z 1 zestykiem zwiernym i 1 rozwiernym, zestyk do AC/DC 30V dla 5TT41 | 5TT4901 Siemens

Alternatywny kod produktu: 5TT4901

Opis i Kluczowe Cechy

Pomocniczy wyłącznik prądu Siemens 5TT4901 to moduł pomocniczy z jednym zestykiem zwiernym (NO) i jednym rozwiernym (NC), przeznaczony do pracy w obwodach AC/DC o napięciu do 30V. Stanowi uniwersalne uzupełnienie wyłączników z rodziny 5TT41, umożliwiając sygnalizację stanu łączeniowego lub realizację funkcji sterowniczych w instalacjach niskonapięciowych. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicy.

• 1 zestyk zwierny (NO) i 1 rozwierny (NC): Umożliwia jednoczesną sygnalizację załączenia i odłączenia obwodu głównego, zwiększając funkcjonalność układu sterowania.
• Napięcie łączeniowe do 30V AC/DC: Bezpieczna praca w obwodach niskiego napięcia, idealna do współpracy z układami elektronicznymi, PLC i przekaźnikami.
• Przeznaczony do wyłączników serii 5TT41: Łatwy montaż i integracja z istniejącą aparaturą Siemens, oszczędność miejsca w rozdzielnicy.
• Wykonanie modułowe: Szybki montaż na szynie TH35, charakterystyczny dla aparatury rozdzielczej Siemens, co przyspiesza instalację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane komponenty i proces produkcji gwarantują niezawodność i bezpieczeństwo pracy w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Pomocniczy wyłącznik prądu 5TT4901 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przesyłanie informacji o stanie głównego wyłącznika lub realizacja prostych funkcji przełączających w obwodach niskonapięciowych.

• Sygnalizacja stanu załączenia/wyłączenia wyłącznika w szafach sterowniczych i rozdzielnicach.
• Sterowanie przekaźnikami pośrednimi, stycznikami lub wejściami PLC w układach automatyki budynkowej.
• Realizacja blokad logicznych w instalacjach niskonapięciowych, np. w systemach oświetlenia awaryjnego.
• Praca w obwodach sterowania napięciem 24V DC – typowego dla systemów automatyki.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Moduł montuje się na szynie TH35 (DIN). Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy zapewnić odpowiednią segregację obwodów niskiego i wysokiego napięcia.

FAQ

• Czy wyłącznik 5TT4901 może być używany w obwodach 230V AC? Nie, jest przeznaczony wyłącznie do napięcia maksymalnego 30V AC/DC. Do obwodów 230V należy stosować odpowiednie zestawy pomocnicze o wyższym napięciu znamionowym.
• Jaki jest stopień ochrony tego modułu? Jako aparat modułowy do montażu w rozdzielnicy, typowo posiada stopień ochrony IP20, zapewniający ochronę przed przypadkowym dotknięciem. Dokładne dane należy sprawdzić w karcie katalogowej.
• Czy styk zwierny i rozwierny działają jednocześnie? Tak, oba zestyk są sprzężone mechanicznie – gdy wyłącznik główny jest załączony, zestyk zwierny jest zwarty, a rozwierny rozwarty (i odwrotnie). Umożliwia to sygnalizację obu stanów.
