Łącznik pomocniczy, 1 zestyk przełączny zgodny z normami elektronicznymi do wielkości NH000 wyposaż. | 3NP1920-1FB00 Siemens

Alternatywny kod produktu: 3NP19201FB00

Opis i Kluczowe Cechy

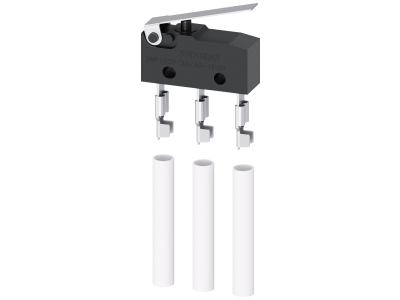

Łącznik pomocniczy Siemens 3NP1920-1FB00 to akcesorium przeznaczone do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH000. Wyposażony w jeden zestyk przełączny przystosowany do obwodów elektronicznych, umożliwia niezawodną sygnalizację stanu bezpieczników – przepalenie lub zadziałanie urządzenia jest natychmiast identyfikowane przez układ sterowania. Dzięki modułowej budowie i prostemu montażowi wewnątrz rozłącznika stanowi elementarny blok funkcji w systemach monitoringu sieci i automatyki budynkowej.

• 1 zestyk przełączny (SPDT): Umożliwia przekazanie dwóch stanów logicznych (NO/NC) do sterownika PLC, stycznika lub przekaźnika, zwiększając bezpieczeństwo diagnostyki obwodów.
• Przystosowany do obwodów elektronicznych: Zaprojektowany z myślą o sygnałach niskonapięciowych i małych prądach, co zapewnia kompatybilność z nowoczesnymi systemami sterowania.
• Dedykowany do wielkości NH000: Idealnie współpracuje z rozłącznikami izolacyjnymi 3NP1 w tej wielkości, gwarantując bezproblemową integrację mechaniczną i elektryczną.
• Akcesorium do serii 3NP1: Uzupełnia funkcjonalność rozłączników Siemens, umożliwiając zdalne monitorowanie stanu bezpieczników bez ingerencji w główny obwód.
• Łatwa zmiana punktu czasowego łączenia: Możliwość ustawienia styku jako synchronicznego lub wyprzedzającego (względem wyzwolenia bezpiecznika), co pozwala na elastyczne dostosowanie do wymogów aplikacji.

Zgodność z Normami

Łącznik pomocniczy 3NP1920-1FB00 został zaprojektowany zgodnie z wymaganiami norm elektronicznych dla aparatury łączeniowej. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach spełniających europejskie standardy bezpieczeństwa. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Łącznik pomocniczy jest elementem wykonawczym w układach monitoringu i sygnalizacji stanu zabezpieczeń. Sprawdza się wszędzie tam, gdzie konieczne jest szybkie przekazanie informacji o zadziałaniu bezpiecznika do systemu nadrzędnego.

• Syganalizacja przepalenia bezpiecznika w rozdzielnicach przemysłowych i infrastrukturalnych.
• Przekazywanie impulsów do styczników, przekaźników lub wejść cyfrowych PLC w celu automatycznego wyłączenia lub alarmu.
• Monitoring stanu rozłączników izolacyjnych w systemach zarządzania energią (EMS) i automatyki budynkowej.
• Zastosowanie w obwodach bezpieczeństwa – zestyk przełączny może być wykorzystany do odcięcia zasilania w przypadku awarii.

Wskazówki Montażowe

Montaż łącznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się wewnątrz rozłącznika izolacyjnego 3NP1 (wielkość NH000) zgodnie z instrukcją producenta. Należy zwrócić uwagę na prawidłowe ustawienie punktu czasowego łączenia (synchroniczne/wyprzedzające) oraz moment dokręcania śrub zaciskowych – wartości podane w dokumentacji technicznej. Przekrój przewodów sygnałowych dobrać do obciążenia styków (maksymalny prąd i napięcie zgodne z danymi katalogowymi produktu). Po zakończeniu prac sprawdzić działanie łącznika ręcznym wyzwoleniem bezpiecznika.

FAQ

• Czy łącznik pomocniczy ma podświetlenie? Produkt nie posiada własnego podświetlenia – jest to czysty element przełączny przeznaczony do sygnalizacji elektrycznej (styk NO/NC). W razie potrzeby należy zastosować oddzielną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony łącznika? Stopień ochrony zależy od rozłącznika, w którym jest zamontowany. Sam łącznik jako element wewnętrzny nie posiada odrębnego IP – standardowo dla aparatury w rozdzielnicy przyjmuje się IP20, a w przypadku rozłączników 3NP1 osiągalne jest do IP4x.
• Jak działa tryb pracy styku – synchronicznie czy wyprzedzająco? Łącznik pozwala na ustawienie punktu czasowego łączenia: w trybie synchronicznym styk przełącza się równocześnie z wyzwoleniem bezpiecznika; w trybie wyprzedzającym styk przełącza się wcześniej, co umożliwia odcięcie zasilania obwodów sterowania przed rozłączeniem głównego obwodu. Konfigurację wykonuje się podczas montażu zgodnie z instrukcją.
