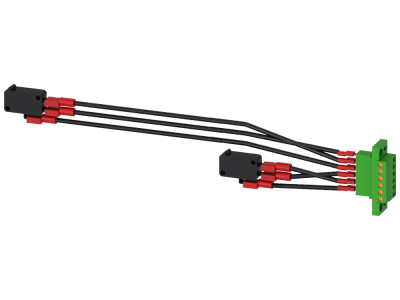

Wyposażenie do 3KC4 3KC8 łącznik pomocniczy zawiera 2 zestyki przełączne 1 zestyk przeł. do POZ I | 3KC9803-2 Siemens

Alternatywny kod produktu: 3KC98032

Opis i Kluczowe Cechy

Łącznik pomocniczy Siemens 3KC9803-2 to wyposażenie dodatkowe przeznaczone do rozłączników izolacyjnych i przełączników sieciowych serii 3KC4 oraz 3KC8. Zawiera 2 zestyki przełączne oraz 1 zestyk przełączny dedykowany do pozycji I (POZ I), co umożliwia elastyczne rozszerzenie funkcji sterowania i sygnalizacji w rozdzielnicach oraz szafach sterowniczych. Dzięki modułowej budowie urządzenie pozwala na łatwą rozbudowę systemu bez konieczności wymiany głównego aparatu.

• 2 zestyki przełączne + 1 zestyk przełączny do POZ I: Umożliwiają niezależne sygnalizowanie stanu łącznika w różnych obwodach, co zwiększa elastyczność konfiguracji układów sterowania.
• Dedykowane do serii 3KC4 i 3KC8: Gwarantuje bezproblemowy montaż i pełną kompatybilność mechaniczną oraz elektryczną z rozłącznikami i przełącznikami sieciowymi tych serii.
• Rozszerzalna konstrukcja: Pozwala w każdej chwili uzupełnić wyposażenie aparatu głównego o dodatkowe funkcje, np. sygnalizację załączenia, bez ingerencji w podstawowy układ.
• Wykonanie zgodne z wymaganiami przemysłowymi: Przystosowane do pracy w środowisku rozdzielnic wymagających niezawodnej sygnalizacji i sterowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Jego konstrukcja oraz parametry są zgodne z ogólnymi standardami DIN dla wyposażenia dodatkowego aparatury modułowej, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Łącznik pomocniczy 3KC9803-2 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne monitorowanie stanu łącznika głównego lub przekazywanie impulsów sterujących. Idealnie sprawdza się w układach automatyki budynkowej oraz przemysłowych szaf sterowniczych.

• Sygnlizacja stanu załączenia/wyłączenia rozłącznika w systemach BMS (Building Management System).
• Przekazywanie sygnałów sterujących do styczników, przekaźników lub wejść PLC w celu sekwencyjnego załączania obwodów.
• Rozszerzenie funkcji przełącznika sieciowego o dodatkowe obwody pomocnicze w rozdzielnicach głównych.
• Realizacja blokad i warunków logicznych w układach rozdziału energii elektrycznej.

Wskazówki Montażowe

Montaż i podłączenie łącznika pomocniczego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od całego układu. Element montuje się wewnątrz aparatu głównego serii 3KC4/3KC8 zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dostosowanym do prądu roboczego, a moment dokręcania zacisków musi być zgodny z dokumentacją techniczną. Przed przystąpieniem do prac należy upewnić się, że urządzenie jest odłączone od sieci i zabezpieczone przed przypadkowym załączeniem.

FAQ

• Jakie zestyki zawiera ten łącznik pomocniczy? Łącznik 3KC9803-2 posiada 2 zestyki przełączne (każdy z parą NO/NC) oraz 1 dodatkowy zestyk przełączny przeznaczony do pozycji I (POZ I). Łącznie daje to 3 niezależne obwody pomocnicze.
• Czy mogę zamontować go w rozłączniku innej serii niż 3KC4/3KC8? Nie – łącznik pomocniczy został zaprojektowany wyłącznie dla aparatów serii 3KC4 i 3KC8. Montaż w innych urządzeniach jest niemożliwy ze względu na różnice mechaniczne.
• Czy wymaga osobnego zasilania? Nie, łącznik pomocniczy jest elementem pasywnym – nie wymaga zasilania zewnętrznego. Zestyki przełączają obwody zewnętrzne, do których są podłączone.
