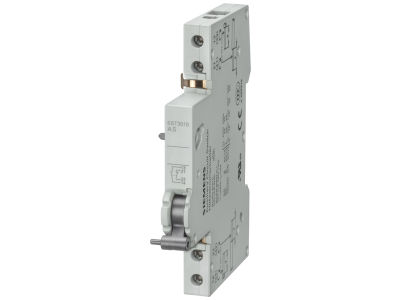

Pomocniczy wyłącznik prądu małej mocy, 2NO do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP | 5ST3014 Siemens

Alternatywny kod produktu: 5ST3014

Opis i Kluczowe Cechy

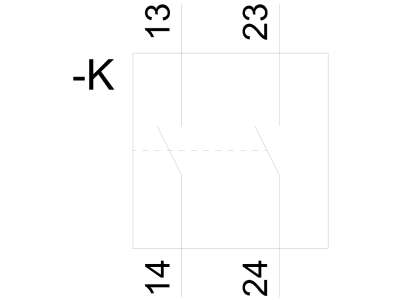

Pomocniczy wyłącznik prądu małej mocy Siemens 5ST3014 to akcesorium przeznaczone do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY, 5SP oraz wybranymi urządzeniami różnicowoprądowymi (5TL1, 5SU1, 5SV). Wyposażony w dwa zestyków zwierne (2NO) umożliwia przekazywanie sygnału o stanie wyłącznika do systemów automatyki, sterowania lub sygnalizacji. Kompaktowa konstrukcja montowana bocznie na szynie TH35 pozwala na łatwą rozbudowę rozdzielnicy.

• 2 zestyki zwierne (2NO): Umożliwiają oddzielne sterowanie dwoma obwodami lub redundantną sygnalizację położenia wyłącznika, zwiększając niezawodność instalacji.
• Kompatybilność z seriami 5SL, 5SY, 5SP, 5TL1, 5SU1, 5SV: Gwarantuje uniwersalne zastosowanie w rozdzielnicach Siemens SENTRON bez konieczności stosowania dodatkowych adapterów (z wyjątkiem 5SU1 z dedykowanym złączem 5ST3805-1).
• Przeznaczenie do prądów małej mocy: Idealny do obwodów sterowniczych i sygnalizacyjnych, gdzie nie występują duże obciążenia – bezpieczne przekazywanie stanu wyłącznika.
• Montaż boczny na szynie TH35: Prosta i szybka instalacja bez naruszania głównego toru prądowego wyłącznika, minimalizuje czas prac montażowych.
• System SENTRON: Część sprawdzonej rodziny urządzeń ochronnych Siemens, zapewniająca spójność techniczną i łatwą rozbudowę instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Pomocniczy wyłącznik 5ST3014 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie stanu głównego wyłącznika nadmiarowo-prądowego lub różnicowoprądowego. Przekazuje sygnały do układów automatyki budynkowej, sterowników PLC, systemów sygnalizacji awaryjnej oraz do bezpośredniego sterowania stycznikami i przekaźnikami.

• Zdalna sygnalizacja zadziałania wyłącznika w rozdzielnicach mieszkaniowych i biurowych.
• Przekazywanie impulsów do sterowników PLC w instalacjach przemysłowych.
• Sterowanie przekaźnikami lub stycznikami w układach automatycznego załączania rezerwy (SZR).
• Integracja z systemami inteligentnego budynku (BMS) poprzez sygnały pomocnicze.

Wskazówki Montażowe

Montaż wyłącznika pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) po prawej lub lewej stronie wyłącznika głównego – należy zweryfikować zgodność z instrukcją producenta. Przekrój przewodów doprowadzających do zacisków pomocniczych należy dobrać do prądu roboczego obwodu sterowniczego (zalecane 0,5–1,5 mm²). Moment dokręcania oraz parametry przyłączeniowe znajdują się w dokumentacji technicznej Siemens.

FAQ

• Czy wyłącznik 5ST3014 pasuje do wszystkich wyłączników nadmiarowo-prądowych Siemens? Tak, jest kompatybilny z seriami 5SL, 5SY, 5SP oraz z wyłącznikami różnicowoprądowymi 5TL1, 5SU1 (wymagane złącze 5ST3805-1) i 5SV.
• Jaki jest stopień ochrony tego wyłącznika pomocniczego? Dane producenta nie podają konkretnej wartości IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie standardowo występuje ochrona IP20.
• Czy styki 2NO mogą być używane w obwodach sygnalizacyjnych 230V AC? Tak, styki przystosowane są do pracy przy małej mocy i napięciu sieciowym, ale należy sprawdzić obciążalność prądową według dokumentacji technicznej instalacji.
