Pomocniczy wyłącznik prądu małej mocy, 2NC do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP | 5ST3015 Siemens

Alternatywny kod produktu: 5ST3015

Opis i Kluczowe Cechy

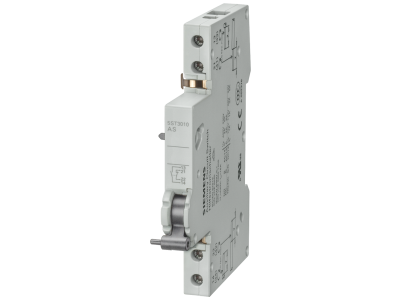

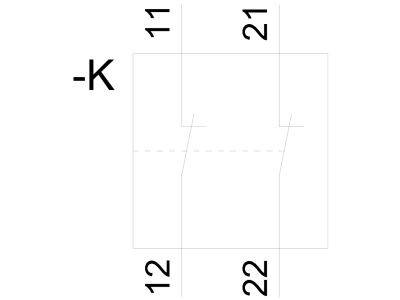

Pomocniczy wyłącznik prądu małej mocy 5ST3015 firmy Siemens przeznaczony jest do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY oraz 5SP (rodzina SENTRON). Wyposażony w dwa niezależne zestyków rozwierne (2NC) umożliwia niezawodną sygnalizację zadziałania wyłącznika w dwóch oddzielnych obwodach sterowniczych. Stanowi kompaktowe rozwiązanie do rozbudowy instalacji w rozdzielnicach bez konieczności stosowania dodatkowych przekaźników.

• 2 zestyków rozwierne (2NC): Dwa niezależne tory sygnalizacyjne pozwalają jednocześnie powiadomić system nadzoru (PLC) i wysterować lokalną lampkę ostrzegawczą – bez stosowania dodatkowych elementów.
• Kompatybilność z wyłącznikami 5SL, 5SY, 5SP: Dedykowany do głównej linii nadmiarowo-prądowej Siemens SENTRON – gwarantuje bezproblemowy montaż i pewną stykowość.
• Możliwość zastosowania z 5TL1, RCBO 5SU1 (złącze 5ST3805-1 wymagane) i RCCB 5SV: Rozszerza funkcjonalność istniejących rozdzielnic o sygnalizację zadziałania bez ingerencji w główną linię zasilania.
• Przeznaczony do obwodów małej mocy: Idealny do sygnalizacji i sterowania w instalacjach niskoprądowych (brak obciążenia głównego toru prądowego) – nie obciąża styków wyłącznika.
• Łatwy montaż w rozdzielnicy: Konstrukcja przystosowana do szybkiego osadzenia bez użycia narzędzi, zgodna z typowymi szynami TH35 (DIN).

Zgodność z Normami

Pomocniczy wyłącznik prądu małej mocy 5ST3015 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Został zaprojektowany zgodnie z ogólnymi normami dla osprzętu do wyłączników nadmiarowo-prądowych oraz z standardami DIN stosowanymi w instalacjach niskiego napięcia. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami krajowymi (np. SEP, PN-IEC).

Zastosowanie

Pomocniczy wyłącznik 5ST3015 sygnalizuje stan (zadziałanie) nadrzędnego wyłącznika nadmiarowo-prądowego, co ma kluczowe znaczenie w monitorowaniu i automatyzacji instalacji. Sprawdza się wszędzie tam, gdzie konieczne jest zdalne informowanie o przerwie w obwodzie głównym.

• Sygnalizacja zadziałania wyłącznika nadmiarowo-prądowego w systemach sterowania PLC – oddzielny zestyk rozwierny dostarcza magistrali sygnał o wyłączeniu.
>li>Wysterowanie lampki ostrzegawczej lub sygnalizatora dźwiękowego na panelu operatorskim – drugi zestyk NC umożliwia lokalną informację wizualną.
• Blokada załączania stycznika lub przekaźnika po zadziałaniu wyłącznika – zestyk NC przerywa obwód sterowniczy, zapobiegając niekontrolowanemu włączeniu.
• Rozbudowa istniejących rozdzielnic o funkcję sygnalizacji bez wymiany wyłącznika głównego – prosty montaż na wyłączniku 5SL/5SY/5SP.

Wskazówki Montażowe

Montaż i podłączenie pomocniczego wyłącznika prądu małej mocy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Sposób osadzania zależy od modelu wyłącznika głównego – postępuj zgodnie z dokumentacją producenta (Siemens). Przekroje przewodów przyłączeniowych dobieraj do występujących obciążeń prądowych (max. prąd zestyku – zgodnie z danymi wyłącznika głównego). Nie przekraczaj momentu dokręcania zacisków podanego w instrukcji produktu. Używaj śrubokręta z odpowiednim momentem, aby uniknąć uszkodzenia połączeń.

FAQ

• Czy ten pomocniczy wyłącznik wymaga osobnego zasilania? Nie, nie wymaga zasilania zewnętrznego. Działa jako bierny element sygnalizacyjny – jego styki przełączają się mechanicznie pod wpływem ruchu w wyłączniku głównym.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP. Podobnie jak większość aparatury modułowej do rozdzielnic, jest przeznaczony do montażu wewnątrz rozdzielnic o stopniu ochrony min. IP20 (lub wyższym), zgodnie z wymaganiami instalacji niskiego napięcia.
• Czy styki są zwierne czy rozwierne? Zestyków są rozwierne (NC – normalnie closed). Zostają zamknięte w stanie spoczynku wyłącznika, a rozwierają się po zadziałaniu wyłącznika nadmiarowo-prądowego, sygnalizując przerwę w obwodzie głównym.
