Auxiliary_solenoid_ST/CC_220-240_V_ac/dc | 3VW9011-0AD07 Siemens

Alternatywny kod produktu: 3VW90110AD07

Opis i Kluczowe Cechy

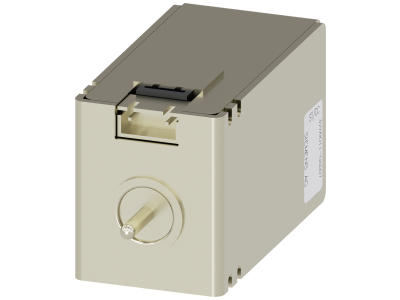

Magnes pomocniczy ST/CC (wyzwalacz napięciowy / magnes włączający) firmy Siemens o symbolu 3VW9011-0AD07 przeznaczony do wyłączników serii 3WL10 oraz 3VA27. Urządzenie zasilane napięciem 220…240 V AC/DC umożliwia zarówno realizację funkcji wyzwalacza napięciowego (ST), jak i magnesu włączającego (CC) w zależności od konfiguracji instalacji. Szeroki zakres napięcia oraz kompatybilność z prądem przemiennym i stałym zapewniają elastyczne zastosowanie w różnych systemach sterowania i zabezpieczeń.

• Napięcie 220…240 V AC/DC: szeroki zakres zasilania umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego bez konieczności stosowania dodatkowych przetwornic – jeden model do różnych systemów.
• Podwójna funkcja ST/CC: może pracować jako wyzwalacz napięciowy (undervoltage release) do automatycznego wyłączania przy zaniku napięcia lub jako magnes włączający (closing coil) do zdalnego załączania wyłącznika – maksymalna wszechstronność w jednym module.
• Kompatybilność z wyłącznikami 3WL10 i 3VA27: dedykowane rozwiązanie do wyłączników Siemens zapewnia pewne osadzenie, prawidłowe połączenia elektryczne i mechaniczną zgodność bez konieczności przeróbek.
• Uniwersalność AC/DC: konstrukcja przystosowana do napięcia stałego i przemiennego eliminuje problem doboru wersji napięciowej – uproszczenie magazynu i procesu montażu.
• Kompaktowa budowa akcesoryjna: element montowany wewnątrz wyłącznika nie zwiększa gabarytów rozdzielnicy – idealne rozwiązanie do rozdzielnic o ograniczonej przestrzeni montażowej.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardami jakości Siemens. Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Jako oryginalne wyposażenie wyłączników 3WL10 i 3VA27 spełnia rygorystyczne wymagania stawiane aparaturze łączeniowo-sterowniczej w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Magnes pomocniczy ST/CC 3VW9011-0AD07 znajduje zastosowanie w układach sterowania i zabezpieczeń z wyłącznikami Siemens serii 3WL10 oraz 3VA27. Jego podwójna funkcjonalność pozwala na realizację różnych scenariuszy w zależności od potrzeb instalacji.

• Funkcja wyzwalacza napięciowego (ST) – automatyczne wyłączenie wyłącznika w przypadku zaniku lub spadku napięcia poniżej wartości progowej, zabezpieczając odbiorniki przed pracą w niekontrolowanych warunkach.
• Funkcja magnesu włączającego (CC) – zdalne załączanie wyłącznika sygnałem z przycisków sterowniczych, przekaźników lub układów automatyki PLC.
• Sterowanie w układach automatyki budynkowej i przemysłowej – realizacja sekwencji załączania/wyłączania w systemach zarządzania energią i procesami technologicznymi.
• Zabezpieczenie maszyn i urządzeń – współpraca z obwodami bezpieczeństwa umożliwiająca wyłączenie wyłącznika w sytuacji awaryjnej (funkcja ST).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wyłącznika i całej instalacji. Element przeznaczony jest do montażu wewnątrz wyłączników Siemens 3WL10 lub 3VA27 zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia. Momenty dokręcania połączeń śrubowych stosować według zaleceń producenta wyłącznika. Nie wykraczać poza podany zakres napięcia roboczego.

FAQ

• Czy magnes pomocniczy 3VW9011-0AD07 może pracować zarówno jako wyzwalacz, jak i magnes włączający? Tak, urządzenie posiada podwójną funkcjonalność ST (wyzwalacz napięciowy) oraz CC (magnes włączający). Wybór trybu pracy zależy od sposobu podłączenia w instalacji – należy postępować zgodnie z dokumentacją techniczną wyłącznika.
• Jakie jest napięcie zasilania tego elementu? Zakres napięcia roboczego wynosi 220…240 V – zarówno dla prądu przemiennego (AC), jak i stałego (DC). Nie wymaga stosowania dodatkowych zasilaczy ani konwerterów napięcia.
• Dla jakich wyłączników Siemens przeznaczony jest ten magnes pomocniczy? Model 3VW9011-0AD07 dedykowany jest do wyłączników serii 3WL10 oraz 3VA27. Przed montażem należy upewnić się, że dany model wyłącznika jest kompatybilny z tym akcesorium.
