Przyłącze przewodów pomocniczych 0,25-1 mm², do wielkości NH2, NH3 | 3NP1953-1BG30 Siemens

Alternatywny kod produktu: 3NP19531BG30

Opis i Kluczowe Cechy

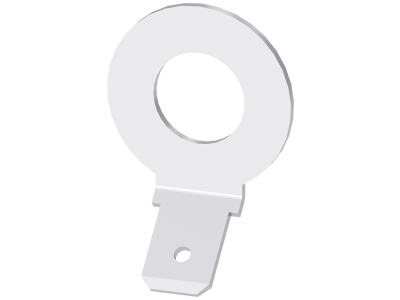

Przyłącze przewodów pomocniczych Siemens o oznaczeniu 3NP1953-1BG30 to dedykowane akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1. Zaprojektowane do obsługi przewodów o przekroju 0,25–1 mm², przeznaczone do wielkości wkładek NH2 i NH3. W skład zestawu wchodzą 3 sztuki przyłączy z zaciskiem obejmowym lub pryzmatycznym, co zapewnia elastyczność w doborze metody podłączenia przy budowie układów sygnalizacji i sterowania.

• Przekrój przewodów 0,25–1 mm²: umożliwia pewne przyłączanie cienkich przewodów pomocniczych w obwodach sygnalizacyjnych i sterowniczych, minimalizując ryzyko poluzowania połączenia.
• Dedykowane do wielkości NH2 i NH3: gwarantuje kompatybilność z najczęściej stosowanymi wkładkami bezpiecznikowymi w przemyśle i infrastrukturze, co ułatwia integrację z istniejącą instalacją.
• W komplecie 3 sztuki: pokrywa typowe zapotrzebowanie na przyłącza pomocnicze w jednym rozłączniku – oszczędność czasu i kosztów przy zamawianiu.
• Zacisk obejmowy lub pryzmatyczny: umożliwia dobór optymalnego sposobu mocowania w zależności od konstrukcji przewodu i preferencji instalatora, zapewniając trwałe i bezpieczne połączenie.
• Akcesorium do rozłączników Siemens 3NP1: systemowe rozwiązanie gwarantujące pełną zgodność mechaniczną i elektryczną przy rozbudowie rozdzielnic bezpiecznikowych.

Zgodność z Normami

Produkt został zaprojektowany jako akcesorium do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1, które spełniają wymagania obowiązujących norm europejskich i posiadają certyfikat CE. Samo przyłącze podlega standardom jakości i bezpieczeństwa stosowanym przez firmę Siemens.

Zastosowanie

Przyłącze przewodów pomocniczych służy do podłączania obwodów sygnalizacji, sterowania i monitoringu w rozłącznikach bezpiecznikowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne połączenie cienkich przewodów pomocniczych z główną aparaturą zabezpieczającą.

• Podłączanie sygnalizacji zadziałania bezpiecznika w rozłącznikach NH2 i NH3.
• Dostarczanie napięcia sterowniczego do łączników pomocniczych, wyzwalaczy i styczników w rozdzielnicach.
• Integracja z systemami monitoringu sieci i kontroli stanu bezpieczników (np. czujniki przepalenia wkładki).
• Wykorzystanie w rozdzielnicach głównych i podrozdzielniach do komunikacji ze sterownikami PLC w automatyce przemysłowej.

Wskazówki Montażowe

Montaż przyłącza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozłącznika. Przyłącze instaluje się w dedykowanych gniazdach rozłącznika 3NP1 zgodnie z dokumentacją techniczną producenta. Należy stosować przewody o przekroju mieszczącym się w zakresie 0,25–1 mm², a moment dokręcania zacisków dostosować do wartości podanych w instrukcji. Używać właściwych narzędzi do zdejmowania izolacji i zaciskania.

FAQ

• Czy przyłącze jest kompatybilne z rozłącznikami innych producentów? Przyłącze jest dedykowane do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1. Kompatybilność z urządzeniami innych marek nie jest gwarantowana.
• Jaki typ zacisku znajduje się w zestawie – obejmowy czy pryzmatyczny? W zależności od wariantu produkcyjnego zestaw zawiera przyłącza z zaciskiem obejmowym lub pryzmatycznym. Szczegółowe oznaczenie widnieje na etykiecie produktu.
• Czy do montażu potrzebne są specjalistyczne narzędzia? Wymagane są standardowe narzędzia instalatorskie: ściągacz izolacji, wkrętak odpowiedni do zacisku oraz ewentualnie klucz dynamometryczny do kontroli momentu dokręcania. Zalecane wartości momentu należy sprawdzić w dokumentacji dołączonej do rozłącznika.
