Przyłącze przewodów pomocniczych 0,25-1 mm², do wielkości NH1 | 3NP1943-1BG30 Siemens

Alternatywny kod produktu: 3NP19431BG30

Opis i Kluczowe Cechy

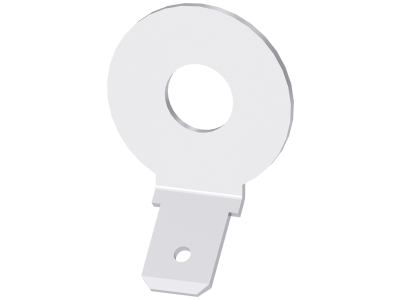

Akcesorium firmy Siemens – przyłącze przewodów pomocniczych o symbolu 3NP1943-1BG30, przeznaczone do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH1. Umożliwia podłączenie przewodów o przekroju od 0,25 do 1 mm², co pozwala na elastyczne prowadzenie sygnałów sterowniczych i sygnalizacyjnych bezpośrednio w aparacie. Zawiera trzy komplety zacisków obejmowych lub pryzmatycznych, co zapewnia pewne i bezpieczne połączenie przewodów pomocniczych. To niezbędny element wyposażenia do rozbudowy funkcji monitoringu i sterowania w rozłącznikach bezpiecznikowych.

• Przekrój przewodu 0,25–1 mm²: umożliwia podłączenie cienkich przewodów pomocniczych (np. sygnałowych, sterowniczych) bez ryzyka poluzowania lub uszkodzenia izolacji.
• Kompatybilność z wielkością NH1: dedykowany do rozłączników bezpiecznikowych 3NP1 wielkości NH1, gwarantuje dopasowanie mechaniczne i elektryczne.
• Zaciski obejmowe/pryzmatyczne: zapewniają trwały i niskooporowy styk, odporny na wibracje i drgania podczas pracy urządzenia.
• W zestawie 3 przyłącza: wystarczające do obsługi trzech przewodów pomocniczych w jednym rozłączniku, upraszcza zamówienie i montaż.
• Oryginalne akcesorium Siemens: pełna zgodność z serią 3NP1, zachowanie parametrów znamionowych i bezpieczeństwa całej instalacji.

Zgodność z Normami

Akcesorium przeznaczone do bezpiecznikowych rozłączników izolacyjnych serii 3NP1, które spełniają wymagania obowiązujących norm europejskich (oznakowanie CE). Produkt jest certyfikowany i dopuszczony do stosowania w instalacjach przemysłowych oraz infrastrukturalnych. Montaż zgodny z dokumentacją techniczną producenta gwarantuje zachowanie pełnej ochrony personelu i instalacji.

Zastosowanie

Przyłącze przewodów pomocniczych 3NP1943-1BG30 służy do wyprowadzenia sygnałów sterowniczych i monitorujących z rozłączników bezpiecznikowych serii 3NP1. Znajduje zastosowanie w układach automatyki przemysłowej, rozdzielnicach głównych i podrozdzielnicach, wszędzie tam, gdzie wymagana jest kontrola stanu bezpieczników i zdalne sygnalizowanie awarii.

• Podłączenie styków pomocniczych (sygnalizacja zadziałania bezpiecznika) do sterownika PLC lub systemu nadzoru.
• Realizacja sygnalizacji optycznej lub akustycznej (np. dioda LED, brzęczyk) przy przepaleniu wkładki topikowej.
• Wyprowadzenie napięcia sterowniczego do kaskadowego łączenia rozłączników w układach wymagających sekwencyjnego odłączania.
• Integracja z systemami BMS (Building Management Systems) do zdalnego monitorowania stanu instalacji elektrycznej.

Wskazówki Montażowe

Montaż przyłącza przewodów pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – montaż pod napięciem jest zabroniony. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozłącznika i upewnić się, że jest on odizolowany od źródła zasilania. Przyłącze montuje się w dedykowanych gniazdach w obudowie rozłącznika wielkości NH1, zgodnie z instrukcją producenta Siemens. Przekrój podłączanych przewodów nie może przekraczać 1 mm², a siła dokręcenia zacisków powinna być zgodna z dokumentacją – zaleca się użycie dynamometrycznego wkrętaka. Po montażu sprawdzić pewność osadzenia oraz drożność okienek kontrolnych rozłącznika.

FAQ

• Czy to akcesorium jest kompatybilne ze wszystkimi rozłącznikami serii 3NP1? Przyłącze jest dedykowane wyłącznie do rozłączników wielkości NH1. Do innych wielkości (NH2, NH3) należy stosować odpowiednie akcesoria Siemens o właściwym oznaczeniu.
• Jakie przewody można podłączyć do tego przyłącza? Przewody o przekroju od 0,25 do 1 mm² – najlepiej giętkie z końcówkami tulejkowymi. Zaciski są przystosowane zarówno do przewodów jednożyłowych, jak i linki.
• Ile przyłączy znajduje się w opakowaniu? W jednym opakowaniu znajdują się trzy przyłącza – komplet potrzebny do jednego rozłącznika (dla trzech przewodów pomocniczych).
