Przyłącze przewodów pomocniczych 0,25-1 mm², do wielkości NH1, NH2, NH3 | 3NP1943-1BG10 Siemens

Alternatywny kod produktu: 3NP19431BG10

Opis i Kluczowe Cechy

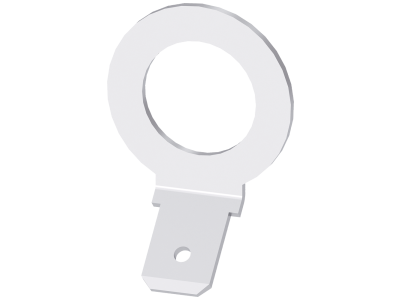

Przyłącze przewodów pomocniczych o symbolu 3NP1943-1BG10 firmy Siemens przeznaczone jest do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkościach NH1, NH2 i NH3. Umożliwia podłączenie przewodów o przekroju od 0,25 do 1 mm² za pomocą przyłącza śrubowego, zapewniając pewne i trwałe połączenie w obwodach pomocniczych. Zestaw zawiera 3 przyłącza, co ułatwia szybki montaż w układach sterowania i sygnalizacji.

• Zakres przekrojów 0,25–1 mm²: dopasowanie do cienkich przewodów sygnałowych i sterowniczych, typowo stosowanych w pomocniczych obwodach rozłączników.
• Przyłącze śrubowe: gwarantuje niską rezystancję styku i odporność na wibracje, co zwiększa niezawodność połączeń w szafach sterowniczych.
• Kompatybilność z wielkościami NH1, NH2, NH3: uniwersalne zastosowanie w popularnych rozłącznikach bezpiecznikowych Siemens 3NP1 bez konieczności stosowania dodatkowych adapterów.
• Zestaw 3 sztuk: gotowy do użycia w typowych konfiguracjach trójfazowych lub do równoległego podłączenia kilku obwodów pomocniczych.
• Dedykowane do serii 3NP1: optymalne dopasowanie mechaniczne i elektryczne do podstawowych korpusów rozłączników, ułatwiające szybki i bezpieczny montaż.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Jako oryginalne akcesorium Siemens 3NP1 spełnia wymagania stawiane w instalacjach przemysłowych i infrastrukturalnych. Szczegółowe normy dla samego przyłącza nie są podane w dokumentacji – zaleca się stosowanie zgodnie z przeznaczeniem opisanym przez producenta.

Zastosowanie

Przyłącze przewodów pomocniczych 3NP1943-1BG10 znajduje zastosowanie w rozłącznikach bezpiecznikowych Siemens 3NP1 wszędzie tam, gdzie wymagane jest wyprowadzenie sygnałów pomocniczych (stan bezpiecznika, sygnalizacja zadziałania, sterowanie zdalne).

• Podłączenie styków pomocniczych i czujników w rozłącznikach bezpiecznikowych do systemów automatyki budynkowej.
• Wyprowadzenie przewodów do sygnalizacji optycznej (lampki, diody LED) informującej o zadziałaniu bezpiecznika lub stanie rozłącznika.
• Wykorzystanie w obwodach sterowania styczników i przekaźników współpracujących z rozłącznikami 3NP1.
• Podłączanie przewodów do elektronicznej kontroli bezpieczników (monitoring sieci) w rozłącznikach serii 3NP1.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przyłącze montuje się w odpowiednim gnieździe rozłącznika 3NP1 – dokładny sposób instalacji opisany jest w instrukcji producenta. Przewody należy odizolować na odpowiednią długość i dokręcić śruby z momentem zgodnym z dokumentacją. Przekrój przewodu (0,25–1 mm²) dobrać do obciążenia prądowego obwodu pomocniczego. Nie przekraczać dopuszczalnych parametrów znamionowych rozłącznika.

FAQ

• Czy przyłącze pasuje do rozłączników wielkości NH4? Nie, przyłącze 3NP1943-1BG10 jest przeznaczone wyłącznie do wielkości NH1, NH2 i NH3. Dla NH4 należy stosować dedykowane akcesorium.
• Ile przyłączy znajduje się w opakowaniu? Zestaw zawiera 3 sztuki przyłączy przewodów pomocniczych.
• Czy można stosować to przyłącze w innych rozłącznikach niż Siemens 3NP1? Nie – produkt jest zaprojektowany specjalnie do rozłączników izolacyjnych bezpiecznikowych Siemens serii 3NP1. Nie gwarantuje się poprawnego montażu w innych systemach.
