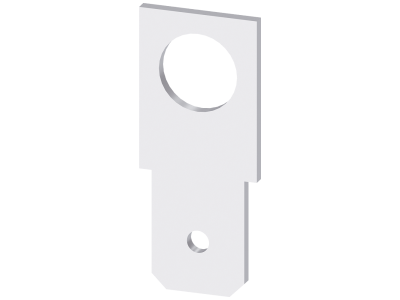

Przyłącze przewodów pomocniczych 0,25-1 mm2, do wielkości NH00 z zaciskiem pryzmatycznym wyposażenie | 3NP1933-1BG30 Siemens

Alternatywny kod produktu: 3NP19331BG30

Opis i Kluczowe Cechy

Przyłącze przewodów pomocniczych o symbolu 3NP1933-1BG30 firmy Siemens to dedykowane akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 wielkości NH00. Wyposażone w zacisk pryzmatyczny umożliwia pewne i trwałe łączenie przewodów o przekroju od 0,25 do 1 mm², co gwarantuje niezawodność połączeń pomocniczych w systemach sterowania i sygnalizacji. Zestaw zawiera 3 przyłącza, co ułatwia kompleksowe wyposażenie jednego rozłącznika.

• Zacisk pryzmatyczny: Zapewnia mocne, samoczyszczące połączenie przewodów pomocniczych, minimalizując ryzyko poluzowania pod wpływem wibracji lub temperatury.
• Zakres przekroju 0,25–1 mm²: Umożliwia podłączenie typowych przewodów sygnałowych i sterowniczych, bez potrzeby stosowania dodatkowych tulejek.
• Dedykowany do wielkości NH00: Idealnie pasuje do bezpiecznikowych rozłączników izolacyjnych Siemens 3NP1 w tej wielkości, zapewniając szybki i pewny montaż.
• Zestaw 3 sztuk: Pozwala na jednoczesne wyposażenie trzech biegunów rozłącznika, co przyspiesza instalację i redukuje liczbę zamówień.
• Akcesorium oryginalne Siemens: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z serią 3NP1, a także zachowanie parametrów znamionowych całego układu.

Zgodność z Normami

Przyłącze przewodów pomocniczych 3NP1933-1BG30 zostało zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i jakości obowiązującymi w budowie aparatury modułowej. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach spełniających wymogi dyrektyw niskonapięciowych. Zaleca się montaż zgodny z dokumentacją techniczną rozłącznika 3NP1.

Zastosowanie

Przyłącze przewodów pomocniczych służy do wyprowadzenia sygnałów pomocniczych z bezpiecznikowych rozłączników izolacyjnych 3NP1 wielkości NH00. Znajduje zastosowanie wszędzie tam, gdzie potrzebne jest monitorowanie stanu bezpiecznika, sygnalizacja zadziałania lub realizacja układów blokad i sterowania.

• Podłączenie styków pomocniczych (sygnalizacja przepalenia bezpiecznika) do układów PLC lub paneli sygnalizacyjnych.
• Realizacja obwodów sterowania i sygnalizacji w rozdzielnicach przemysłowych i infrastrukturalnych.
• Wyprowadzenie przewodów do zdalnego monitorowania stanu wkładek bezpiecznikowych w systemach automatyki budynkowej.
• Zastosowanie w rozłącznikach 3NP1 pracujących w obwodach zasilania maszyn, szaf sterowniczych oraz instalacjach tymczasowych.

Wskazówki Montażowe

Montaż przyłącza przewodów pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozłącznika bezpiecznikowego. Należy postępować zgodnie z instrukcją montażu dostarczoną z rozłącznikiem 3NP1 – przyłącze mocuje się w dedykowanym miejscu obudowy. Przed dokręceniem zacisku pryzmatycznego należy przygotować przewód poprzez zdjęcie izolacji na długości odpowiedniej do zacisku (zgodnie z danymi producenta). Moment dokręcania oraz dopuszczalny przekrój przewodów muszą być zgodne z dokumentacją techniczną. Przewody należy prowadzić w sposób uniemożliwiający ich zaczepienie o inne elementy rozłącznika. Nie wolno przekraczać zakresu przekroju 0,25–1 mm² – użycie przewodów o większym przekroju może uszkodzić zacisk.

FAQ

• Czy przyłącze jest podświetlane / ma wbudowaną diodę LED? Nie, przyłącze przewodów pomocniczych 3NP1933-1BG30 nie zawiera podświetlenia ani elementów sygnalizacyjnych. Służy wyłącznie do podłączenia przewodów do styków pomocniczych rozłącznika.
• Jaki stopień ochrony ma to przyłącze? Producent nie podaje oddzielnego stopnia ochrony dla samego przyłącza. Po zamontowaniu w rozłączniku 3NP1 obowiązuje stopień ochrony całego urządzenia – w zależności od wersji do IP40.
• Czy zestaw zawiera tylko jeden egzemplarz czy więcej? Zestaw zawiera trzy sztuki przyłączy, co pozwala na wyposażenie trzech biegunów jednego rozłącznika NH00. W razie potrzeby można dokupić dodatkowe zestawy.
