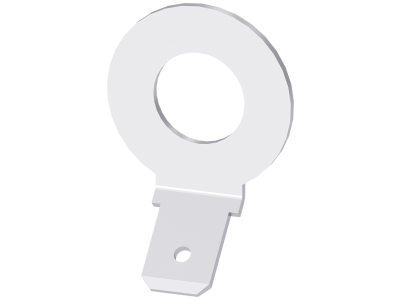

Przyłącze przewodów pomocniczych 0,25-1 mm², do wielkości NH00 z przyłączem śrubowym | 3NP1933-1BG10 Siemens

Alternatywny kod produktu: 3NP19331BG10

Opis i Kluczowe Cechy

Przyłącze przewodów pomocniczych Siemens o symbolu 3NP1933-1BG10 to akcesorium przeznaczone do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH00. Umożliwia podłączenie przewodów o przekroju 0,25–1 mm² za pomocą przyłącza śrubowego, co zapewnia pewny i trwały styk elektryczny. W skład zestawu wchodzą trzy przyłącza, co ułatwia realizację typowych obwodów sygnalizacyjnych i sterowniczych.

• Zakres przekroju przewodów 0,25–1 mm²: Elastyczność podłączenia cienkich przewodów sygnalizacyjnych i sterowniczych bez konieczności stosowania dodatkowych adapterów.
• Przyłącze śrubowe: Pewne i trwałe połączenie mechaniczne i elektryczne, odporne na drgania oraz wstrząsy występujące w rozdzielnicach.
• Dla wielkości NH00: Dedykowane dopasowanie do rozłączników bezpiecznikowych 3NP1 w standardowej wielkości NH00, gwarantujące łatwy i bezpieczny montaż.
• Zawiera 3 przyłącza: Kompletny zestaw umożliwiający podłączenie trzech przewodów pomocniczych bez potrzeby dodatkowego wyposażenia.
• Integracja z systemem modułowym 3NP1: Łatwa rozbudowa funkcji rozłącznika o sygnalizację, sterowanie lub monitoring bez konieczności modyfikacji szafy.

Zgodność z Normami

Przyłącze jest akcesorium zaprojektowanym do współpracy z rozłącznikami izolacyjnymi bezpiecznikowymi Siemens 3NP1. Cała seria 3NP1 spełnia wymagania odpowiednich norm międzynarodowych i europejskich, a produkt posiada oznaczenie CE. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną i niezawodną pracę.

Zastosowanie

Przyłącze przewodów pomocniczych 3NP1933-1BG10 służy do wyprowadzenia sygnałów sterowniczych i sygnalizacyjnych z rozłącznika bezpiecznikowego 3NP1 wielkości NH00. Umożliwia monitorowanie stanu bezpiecznika, przekazywanie impulsów do układów automatyki oraz realizację funkcji pomocniczych.

• Podłączenie łączników pomocniczych do rozłącznika w celu sygnalizacji zadziałania lub położenia rękojeści.
• Przekazywanie sygnałów do sterowników PLC, systemów BMS lub przekaźników.
• Integracja rozłącznika z obwodami sterowania awaryjnego (np. wyłącznik bezpieczeństwa).
• Rozbudowa funkcji rozłącznika o monitoring prądu lub temperatury za pomocą dodatkowych czujników.

Wskazówki Montażowe

Montaż i podłączenie przyłącza przewodów pomocniczych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od rozłącznika oraz upewnić się, że jest on wyłączony i zabezpieczony przed przypadkowym załączeniem. Przyłącze montuje się w dedykowanym gnieździe rozłącznika 3NP1 zgodnie z instrukcją producenta. Przewody o przekroju 0,25–1 mm² należy odpowiednio odizolować i dokręcić śrubami z zalecanym momentem dokręcania podanym w dokumentacji technicznej. Należy stosować przewody o izolacji odpowiedniej do napięcia i warunków środowiskowych. Po montażu sprawdzić poprawność połączeń i wykonać próbę działania.

FAQ

• Jaki jest stopień ochrony tego akcesorium? Stopień ochrony wynika z obudowy rozłącznika, w którym jest montowane. Końcówka przyłączeniowa nie ma własnego stopnia IP – dla rozłączników 3NP1 dostępne są warianty do IP40 (szczegóły w karcie katalogowej rozłącznika).
• Czy przyłącze jest podświetlane? Nie, jest to pasywne przyłącze śrubowe bez elementów LED. Służy wyłącznie do podłączenia przewodów pomocniczych.
• Jaki jest tryb pracy styku przyłącza? Przyłącze samo w sobie nie zawiera styków – jest elementem przyłączeniowym do podłączenia zewnętrznych przewodów do łączników pomocniczych wewnątrz rozłącznika. Konfiguracja styków (zwierny, rozwierny, przełączny) zależy od zastosowanego modułu łącznika pomocniczego.
