Łącznik pomocniczy, elektron. opóźniony, opóźnione załączanie przekaźnika 1 zestyk przełączny | 3RA2813-2AW10 Siemens

Alternatywny kod produktu: 3RA28132AW10

Opis i Kluczowe Cechy

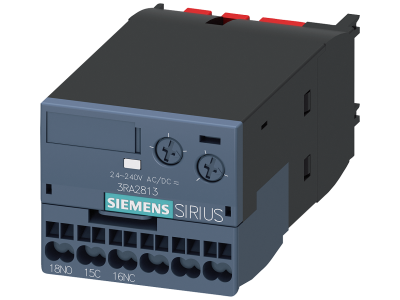

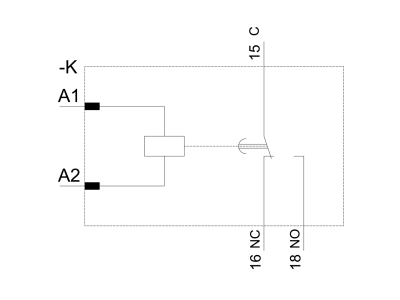

Siemens SIRIUS łącznik pomocniczy elektroniczny opóźniony o symbolu 3RA2813-2AW10 przeznaczony jest do opóźnionego załączania przekaźnika. Wyposażony w jeden zestyk przełączny (SPDT) oraz szeroki zakres napięcia sterowania AC/DC 24-240 V. Montowany bezpośrednio na stycznikach 3RT2 i stycznikach pomocniczych 3RH2, co pozwala zaoszczędzić miejsce na szynie DIN. Oferuje wysoką dokładność ustawienia czasu dzięki przełączanym zakresom czasowym.

• Dokładność ustawienia czasu: Przełączane zakresy czasowe umożliwiają precyzyjne dopasowanie opóźnienia do wymagań procesu, eliminując ryzyko błędów sterowania.
• Zintegrowana blokada elektryczna i warystor: Chronią obwód sterowania przed przepięciami i nieprawidłowym działaniem, zwiększając niezawodność instalacji.
• Beznarzędziowe podłączanie: Łatwy montaż i podłączenie bez użycia narzędzi skraca czas instalacji i redukuje ryzyko błędów okablowania.
• Oszczędność miejsca: Mocowanie od przodu do stycznika nie wymaga dodatkowego miejsca na szynie DIN, co jest kluczowe w gęsto zabudowanych rozdzielnicach.
• Międzynarodowe aprobaty: Potwierdzenie zgodności z IEC, CCC, UL/CSA gwarantuje możliwość stosowania w instalacjach na całym świecie.

Zgodność z Normami

Łącznik pomocniczy posiada międzynarodowe aprobaty, w tym IEC, CCC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w różnych regionach. Certyfikat CE świadczy o zgodności z wymaganiami europejskimi.

Zastosowanie

Elektroniczny łącznik opóźniony sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne czasowe załączanie obwodów. Jego kompaktowa budowa i szeroki zakres napięcia ułatwiają integrację z istniejącymi systemami automatyki.

• Opóźnione załączanie styczników głównych w sekwencjach rozruchu silników.
• Sterowanie czasowe przekaźników w układach automatyki budynkowej (oświetlenie, wentylacja).
• Generowanie impulsów opóźnionych dla sterowników PLC w procesach technologicznych.
• Sygnalizacja opóźnionego zadziałania w układach zabezpieczeń i monitoringu.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się od frontu na stycznikach serii 3RT2 lub 3RH2 (zgodnie z dokumentacją producenta). Zaleca się dobór przekroju przewodów odpowiedni do spodziewanego obciążenia oraz moment dokręcania zacisków zgodnie z instrukcją – w przypadku wersji śrubowej. W wersji sprężynowej podłączenie odbywa się beznarzędziowo.

FAQ

• Jak ustawić czas opóźnienia? Czas ustawia się za pomocą przełączników zakresów czasowych umieszczonych na obudowie. Dokładne zakresy oraz sposób ustawienia opisane są w karcie katalogowej urządzenia.
• Czy łącznik wymaga oddzielnego zasilania? Nie, jest zasilany bezpośrednio z obwodu sterowania o napięciu AC/DC 24-240 V, co upraszcza instalację.
• Jaki jest stopień ochrony? Łącznik nie posiada własnej obudowy – stopień ochrony zapewnia obudowa stycznika lub rozdzielnicy. Typowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20.
