Łącznik pomocniczy, elektron. opóźniony, opóźnione rozłącz. z napięciem pomocniczym | 3RA2814-2AW10 Siemens

Alternatywny kod produktu: 3RA28142AW10

Opis i Kluczowe Cechy

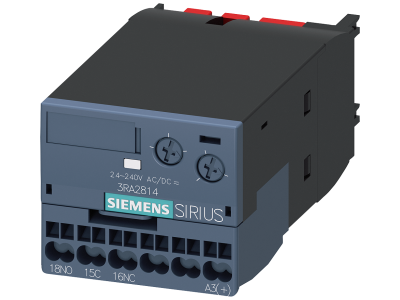

Siemens 3RA2814-2AW10 to elektroniczny łącznik pomocniczy z opóźnionym rozłączaniem, przeznaczony do bezpośredniego montażu na stycznikach 3RT2 i łącznikach pomocniczych 3RH2. Urządzenie oferuje szeroki zakres napięcia sterowania 24-240 V AC/DC oraz wyjście 1NO+1NC, co zapewnia uniwersalność zastosowań przy jednoczesnym oszczędzaniu miejsca na szynie montażowej i redukcji okablowania.

• Zakres napięcia sterowania AC/DC 24–240 V: uniwersalne zasilanie pozwala stosować łącznik w różnych instalacjach bez konieczności doboru oddzielnego wariantu napięciowego.

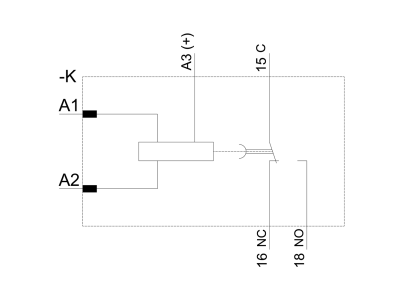

• Wyjście 1NO + 1NC: elastyczna konfiguracja styków umożliwia zarówno sygnalizację stanu, jak i sterowanie pomocnicze w obwodach automatyki.
• Elektroniczne opóźnienie rozłączania: precyzyjne ustawienie czasu opóźnienia (przełączane zakresy) zapewnia dokładne sekwencjonowanie procesów technologicznych.
• Beznarzędziowe podłączanie: szybki montaż bez użycia narzędzi minimalizuje błędy okablowania i skraca czas uruchomienia.
• Zintegrowany warystor i blokada elektryczna: fabrycznie wbudowana ochrona przepięciowa oraz zabezpieczenie przed przypadkowym załączeniem zwiększają niezawodność i bezpieczeństwo.

Zgodność z Normami

Produkt posiada międzynarodowe aprobaty IEC, CCC oraz UL/CSA, co potwierdza jego zgodność z globalnymi standardami i umożliwia stosowanie na całym świecie. Urządzenie spełnia wymagania dyrektyw unijnych i posiada certyfikat CE.

Zastosowanie

Elektroniczny łącznik pomocniczy 3RA2814-2AW10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione załączanie lub rozłączanie obwodów sterowania – w automatyce przemysłowej i budynkowej.

• Opóźnione załączanie i wyłączanie obwodów sterowania styczników i przekaźników – idealne do sekwencyjnego rozruchu.
• Sterowanie impulsami czasowymi w układach PLC – precyzyjne opóźnienia eliminują konieczność programowania zewnętrznych timerów.
• Sygnalizacja stanów pracy maszyn i urządzeń – styki pomocnicze informują o pozycji łącznika głównego.
• Automatyka budynkowa – realizacja funkcji opóźnionego wyłączenia oświetlenia, wentylacji lub rolet.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik mocuje się bezpośrednio do przodu stycznika 3RT2 lub łącznika pomocniczego 3RH2 (wielkości S00–S3) – proces jest beznarzędziowy i nie wymaga dodatkowych elementów. Przewody przyłączyć zgodnie z dokumentacją techniczną producenta, dobierając przekrój do prądu obciążenia. Przed pierwszym uruchomieniem sprawdzić ustawienia zakresu czasów opóźnienia. Nigdy nie przekraczać dopuszczalnych parametrów znamionowych.

FAQ

• Czy łącznik jest podświetlany? Nie, produkt nie posiada podświetlenia – jest to łącznik pomocniczy przeznaczony wyłącznie do sterowania i sygnalizacji, bez elementów świetlnych.
• Jaki jest stopień ochrony IP? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 dla części stykowych. Dokładny stopień ochrony nie został podany w karcie katalogowej – zalecamy montaż w obudowie o odpowiedniej klasie szczelności.
• Czy mogę użyć łącznika do opóźnionego rozłączania obwodu głównego silnika? Nie, urządzenie jest przeznaczone wyłącznie do obwodów sterowania (napięcie sterowania, nie obciążenia). Styki 1NO+1NC nie nadają się do przełączania prądów roboczych silników – do tego celu należy stosować styczniki główne.
