Łącznik pomocniczy, elektron. opóźniony, opóźnione rozłącz. z napięciem pomocniczym | 3RA2814-1AW10 Siemens

Alternatywny kod produktu: 3RA28141AW10

Opis i Kluczowe Cechy

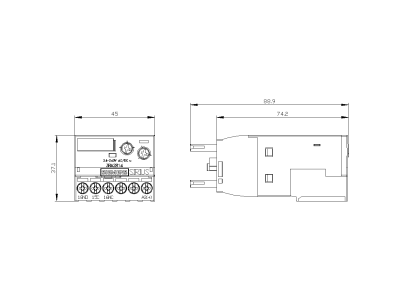

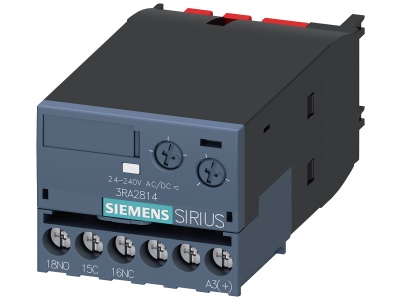

Elektronicznie opóźniony łącznik pomocniczy Siemens 3RA2814 (symbol 3RA2814-1AW10) przeznaczony jest do beznarzędziowego montażu na stycznikach 3RT2 oraz łącznikach pomocniczych 3RH2. Umożliwia precyzyjne realizowanie opóźnionego rozłączania obwodów prądowych, niezależnie od głównego sterowania. Dzięki szerokiemu zakresowi napięcia sterowania 24–240 V AC/DC oraz zintegrowanemu warystorowi i blokadzie elektrycznej zapewnia niezawodną i bezpieczną pracę w instalacjach przemysłowych.

• Elektroniczne opóźnienie czasu: Przełączane zakresy czasowe gwarantują wysoką dokładność ustawienia, co umożliwia precyzyjne sterowanie sekwencjami w automatyce.
• Zintegrowany warystor i blokada elektryczna: Fabryczny obwód ochronny zabezpiecza styki przed przepięciami, a blokada elektryczna zapobiega przypadkowemu przełączeniu – zwiększa to trwałość i bezpieczeństwo instalacji.
• Beznarzędziowe podłączanie: Łatwe i szybkie przyłączanie przewodów eliminuje błędy okablowania i redukuje czas testów – oszczędność kosztów montażu.
• Mocowanie z przodu stycznika: Montaż bezpośrednio na urządzeniu oszczędza miejsce na szynie TH35, co jest szczególnie istotne w ciasnych rozdzielnicach.
• Szeroki zakres napięcia pomocniczego 24–240 V AC/DC: Uniwersalne zasilanie umożliwia stosowanie w różnych systemach sterowania bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Łącznik pomocniczy 3RA2814 spełnia wymagania norm IEC oraz posiada międzynarodowe aprobaty CCC i UL/CSA, co potwierdza jego bezpieczeństwo i dopuszczenie do eksploatacji w instalacjach na całym świecie. Produkt jest oznaczony znakiem CE, zgodnie z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki funkcji opóźnionego rozłączania oraz niezależności od głównego obwodu sterowania, łącznik znajduje zastosowanie wszędzie tam, gdzie wymagane jest sekwencyjne lub czasowe przełączanie obwodów pomocniczych.

• Sterowanie sekwencjami załączania/wyłączania silników, wentylatorów lub pomp z zadanym opóźnieniem
• Generowanie impulsów czasowych dla styczników, przekaźników pośredniczących lub sterowników PLC
• Opóźnione sygnalizowanie stanów awaryjnych lub pracy w układach automatyki budynkowej
• Zabezpieczanie procesów technologicznych wymagających opóźnienia reakcji na zanik napięcia sterowania

Wskazówki Montażowe

Montaż łącznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku 3RT2/3RH2 za pomocą zatrzasku. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążeniem prądowym, a moment dokręcania zacisków dostosować do wartości podanych w dokumentacji producenta. Przed pierwszym uruchomieniem należy sprawdzić poprawność ustawienia zakresu czasowego.

FAQ

• Czy łącznik posiada jakiekolwiek podświetlenie lub wskaźnik LED? Nie, model 3RA2814-1AW10 nie jest wyposażony w podświetlenie ani diodę sygnalizacyjną. Stan zadziałania można kontrolować poprzez podłączony obwód sygnalizacji zewnętrznej.
• Jaki stopień ochrony ma to urządzenie? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20. W przypadku montażu w innych warunkach należy zastosować dodatkową obudowę o odpowiedniej klasie szczelności.

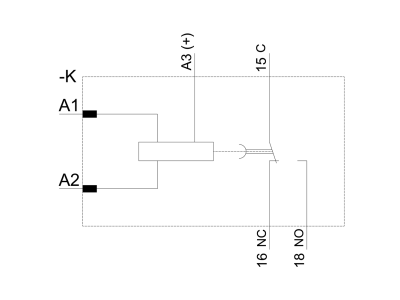

• Jak działa tryb pracy styku – opóźnienie przy rozłączaniu? Łącznik realizuje opóźnione rozłączanie obwodu: po zaniku napięcia sterowania (np. sygnału z przycisku lub PLC) styki pozostają zwarte przez ustawiony czas, a następnie rozłączają się. Pozwala to na kontrolowane wyłączanie odbiorników.
