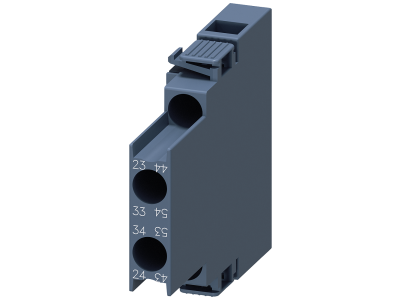

Blok łączników pomocniczych boczny, 2NO, tor prąd.: 1NO, 1NO do styczników silnikowych, S00 | 3RH2911-1DA20 Siemens

Alternatywny kod produktu: 3RH29111DA20

Opis i Kluczowe Cechy

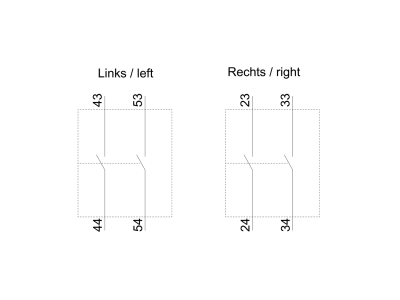

Blok łączników pomocniczych boczny Siemens SIRIUS o symbolu 3RH2911-1DA20 to element rozszerzający zestyków pomocniczych w obwodzie sterowniczym. Wyposażony w 2 zestyki normalnie otwarte (2NO), dedykowany do styczników silnikowych serii S00. Montaż boczny odbywa się bez użycia narzędzi, co skraca czas instalacji i ułatwia modernizację szaf sterowniczych.

• 2 zestyki NO (2NO): Dwukrotne zwiększenie liczby styków pomocniczych w obwodzie sterowniczym, umożliwiające przekazywanie większej liczby sygnałów sterujących i sygnalizacyjnych.
• Montaż boczny bez narzędzi: Błyskawiczne mocowanie na stycznikach 3RT2 bez konieczności stosowania narzędzi – oszczędność czasu podczas rozbudowy lub serwisu.
• Kompatybilność z serią S00 i stycznikami 3RT2: Idealne dopasowanie do małych styczników silnikowych, zapewniające mechaniczną i elektryczną spójność systemu SIRIUS.
• Możliwość rozbudowy do 4 przełączających NO lub 2 wyprzedzających NC: Elastyczna konfiguracja zestyków pomocniczych w zależności od potrzeb aplikacji (w ramach rodziny 3RH19/3RH29).
• System modułowy SIRIUS: Prosty i efektywny sposób na skalowalną aparaturę łączeniową – jeden standard dla różnych zadań.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do pracy w obwodach sterowniczych w typowych warunkach przemysłowych, zgodnie z wymaganiami dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Blok łączników pomocniczych 3RH2911-1DA20 służy do rozbudowy styczników silnikowych o dodatkowe zestyki pomocnicze w obwodzie sterowania i sygnalizacji. Sprawdza się w różnorodnych scenariuszach automatyki przemysłowej i budynkowej.

• Rozbudowa styczników silnikowych SIRIUS S00 o dodatkowe styki pomocnicze w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń (np. załączony/wyłączony) za pomocą 2 niezależnych obwodów NO.
• Przekazywanie impulsów sterujących do przekaźników, styczników pomocniczych lub wejść PLC.
• Zastosowanie w automatyce budynkowej do rozbudowy styczników w układach sterowania oświetleniem, wentylacją lub pompami.

Wskazówki Montażowe

Montaż i podłączenie bloku łączników pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od stycznika i całego obwodu. Blok montuje się bocznie na styczniku 3RT2 bez użycia narzędzi – wystarczy zatrzasnąć go w odpowiednim gnieździe. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta (karta katalogowa). Nie montować na stycznikach innych niż dedykowane serie SIRIUS.

FAQ

• Czy blok łączników posiada podświetlenie? Nie, jest to standardowy blok zestyków pomocniczych bez elementów podświetlających – przeznaczony wyłącznie do przekazywania sygnałów elektrycznych.
• Jaki jest stopień ochrony (IP) tego bloku? Producent nie podaje konkretnego stopnia IP. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej wewnątrz rozdzielnic, przyjmuje się ochronę IP20. W razie potrzeby wyższej ochrony należy stosować dodatkowe obudowy.
• Czy styki są normalnie otwarte czy normalnie zamknięte? Blok 3RH2911-1DA20 wyposażony jest w dwa zestyki normalnie otwarte (2NO). Nie zawiera styków NC.
