Blok łączników pomocniczych boczny, 2NC, tor prąd.:1NC, 1NC do styczników silnikowych, S0 | 3RH2921-1DA02 Siemens

Alternatywny kod produktu: 3RH29211DA02

Opis i Kluczowe Cechy

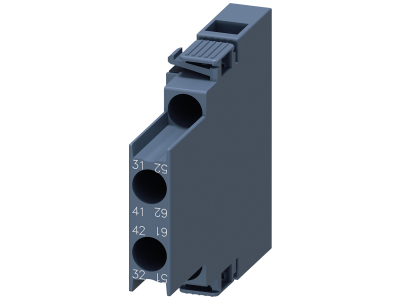

Blok łączników pomocniczych boczny Siemens SIRIUS o symbolu 3RH2921-1DA02 to moduł rozszerzający zestyków pomocniczych przeznaczony do styczników silnikowych serii S0. Urządzenie dostarcza dwa normalnie zamknięte zestyki (2NC w konfiguracji 1NC+1NC, każdy w osobnym torze prądowym), co umożliwia precyzyjną sygnalizację stanu stycznika lub realizację dodatkowych funkcji sterujących. Montaż boczny odbywa się bez użycia narzędzi, niezależnie od wielkości stycznika, co znacząco skraca czas instalacji i ułatwia późniejszą rozbudowę układu.

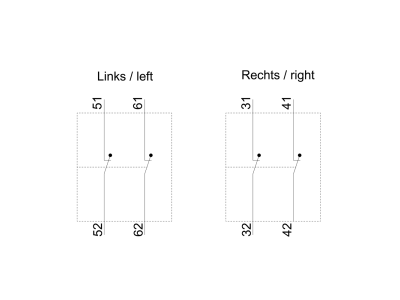

• Konfiguracja styków 2NC (1NC+1NC): Dwa niezależne zestyki normalnie zamknięte zapewniają redundancję w obwodach sterowniczych, co zwiększa niezawodność sygnalizacji i bezpieczeństwo funkcjonalne.
• Montaż boczny bez narzędzi: Blok można szybko osadzić na stycznikach 3RT2 bez konieczności stosowania dodatkowych narzędzi, co pozwala zaoszczędzić czas podczas montażu w szafach sterowniczych.
• Kompatybilność ze stycznikami S0 (seria 3RT2): Dedykowany do styczników silnikowych w standardowej wielkości S0 – idealne uzupełnienie istniejących układów napędowych.
• Możliwość rozbudowy do 4 zestyków: W połączeniu z innymi blokami (montowanymi z przodu lub z boku) system SIRIUS umożliwia konfigurację do czterech zestyków przełączających lub dwóch wyprzedzających NC, co daje elastyczność w projektowaniu obwodów sterowania.
• Wymuszone przełączanie styków: Zestyki charakteryzują się mechanicznym wymuszeniem przełączania, gwarantującym jednoznaczny stan rozwarcia w przypadku awarii – kluczowe dla zachowania bezpieczeństwa w obwodach sterowniczych.

Zgodność z Normami

Produkt należy do modułowego systemu SIRIUS i spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zestyki z wymuszonym przełączaniem odpowiadają standardom bezpieczeństwa funkcjonalnego obowiązującym w aparaturze sterowniczej. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2921-1DA02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie zestyków pomocniczych w stycznikach silnikowych S0. Umożliwia sygnalizację stanu załączenia stycznika, realizację blokad krzyżowych lub przekazanie sygnału do systemu nadrzędnego.

• Sterowanie i sygnalizacja stanu pracy silników trójfazowych w szafach sterowniczych.
• Generowanie impulsów sterujących dla przekaźników, styczników pomocniczych lub wejść PLC.
• Realizacja blokad bezpieczeństwa w obwodach załączania napędów (np. przy zmianie kierunku obrotów).
• Rozbudowa układów automatyki budynkowej i przemysłowej w aplikacjach wymagających dodatkowych sygnałów pomocniczych.

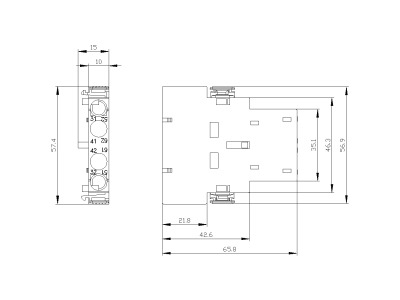

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu, w którym montowany jest stycznik. Blok mocuje się bocznie na styczniku 3RT2 bez użycia narzędzi – należy sprawdzić prawidłowe zatrzaśnięcie i stabilne osadzenie. Momenty dokręcania połączeń śrubowych (jeśli występują) oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy obwodu sterowniczego.

FAQ

• Czy blok 3RH2921-1DA02 można montować na stycznikach innych niż 3RT2? Zgodnie z danymi producenta, blok przeznaczony jest wyłącznie do styczników silnikowych S0 z serii 3RT2. Stosowanie na innych stycznikach może skutkować nieprawidłowym działaniem i utratą gwarancji.
• Jaka jest konfiguracja styków w tym bloku? Blok wyposażony jest w dwa normalnie zamknięte zestyki (2NC), każde w oddzielnym torze prądowym (1NC+1NC). Oznacza to, że obwody są od siebie niezależne.
• Czy do montażu wymagane są narzędzia? Nie – blok mocuje się bocznie na styczniku bez użycia narzędzi, co przyspiesza instalację. Demontaż również jest beznarzędziowy.
