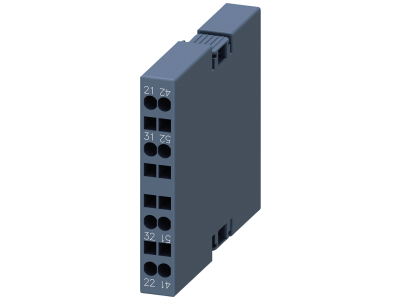

Blok łączników pomocniczych boczny, 2NC, tor prąd.: 1NC, 1NC, dla styczników silnikowych | 3RH2911-2DA02 Siemens

Alternatywny kod produktu: 3RH29112DA02

Opis i Kluczowe Cechy

Blok łączników pomocniczych boczny 3RH2911-2DA02 firmy Siemens z serii SIRIUS to dedykowane rozwiązanie do rozbudowy zestyków pomocniczych w obwodzie sterowniczym styczników silnikowych. Wyposażony w dwa zestyki normalnie zamknięte (2NC) umożliwia niezawodną sygnalizację stanu pracy lub realizację funkcji blokad. Montowany z boku styczników 3RT2 bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko błędów montażowych.

• Dwa zestyki NC (2NC): zapewniają redundancję w obwodzie sygnalizacji lub blokady, zwiększając niezawodność układu sterowania.
• Montaż bez narzędzi na stycznikach 3RT2: szybkie i pewne osadzenie na boku aparatu – oszczędność czasu i eliminacja potrzeby dokręcania.
• System modułowy SIRIUS: pełna kompatybilność z rodziną styczników i przekaźników pomocniczych Siemens – łatwa rozbudowa instalacji.
• Kompaktowa konstrukcja boczna: nie zwiększa gabarytów rozdzielnicy, pozwala na zachowanie czytelnego układu w szafie sterowniczej.
• Zestyk normalnie zamknięty (NC): bezpieczne przełączanie w obwodach sterowniczych – w przypadku braku napięcia styki pozostają zwarte, co ułatwia diagnostykę.

Zgodność z Normami

Blok łączników pomocniczych 3RH2911-2DA02 został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi, co potwierdza certyfikat CE. Produkt spełnia wymagania dla aparatury modułowej montowanej w rozdzielnicach niskiego napięcia. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują bezpieczną i niezawodną pracę w obwodach sterowniczych.

Zastosowanie

Blok łączników pomocniczych bocznego montażu stosuje się przede wszystkim w instalacjach automatyki przemysłowej i budynkowej, gdzie wymagane jest rozszerzenie funkcji stycznika o dodatkowe sygnalizacje lub blokady bez ingerencji w główny obwód mocy.

• Rozbudowa obwodu sygnalizacji stanu załączenia stycznika silnikowego (NC jako sygnalizacja braku zasilania).
• Realizacja prostych blokad lub przełączeń w szafach sterowniczych i rozdzielniach.
• Współpraca z układami PLC lub przekaźnikami w celu przekazania sygnału o stanie stycznika.
• Zastosowanie w aplikacjach wymagających redundantnej informacji o pozycji styków głównych.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na boku styczników serii 3RT2. Zaciski należy dokręcać zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia w obwodzie sterowniczym. Przed przystąpieniem do prac należy odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny.

FAQ

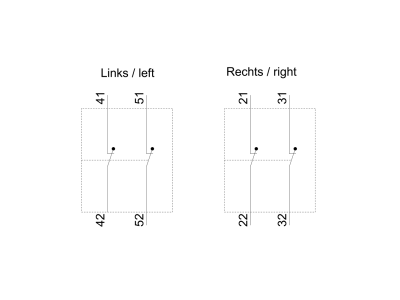

• Jakie styki ma ten blok łączników pomocniczych? Blok wyposażony jest w dwa zestyki normalnie zamknięte (2NC), co oznacza, że w stanie spoczynku styki są zwarte, a rozwierają się po załączeniu cewki stycznika.
• Czy do montażu potrzebne są narzędzia? Nie, blok 3RH2911-2DA02 montuje się na stycznikach 3RT2 bez użycia narzędzi – wystarczy nasunąć go na boczny zaczep stycznika do wyczuwalnego zatrzaśnięcia.
• Jaki jest stopień ochrony tego łącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcami). Szczegółowe dane należy sprawdzić w dokumentacji technicznej producenta dla konkretnej konfiguracji.
