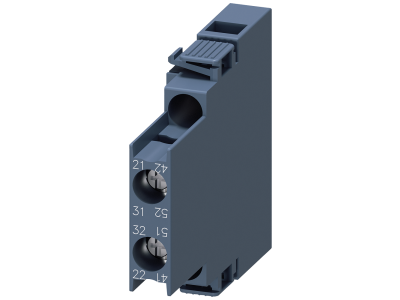

Blok łączników pomocniczych boczny, 2NC, tor prąd.: 1NC, 1NC, dla styczników silnikowych | 3RH2911-1DA02 Siemens

Alternatywny kod produktu: 3RH29111DA02

Opis i Kluczowe Cechy

Boczny blok łączników pomocniczych Siemens SIRIUS o symbolu 3RH2911-1DA02 przeznaczony jest do rozbudowy zestyków pomocniczych w stycznikach silnikowych serii 3RT2. Wyposażony w dwa zestawy normalnie zamknięte (2NC) – każdy w osobnym torze prądowym (1NC + 1NC) – umożliwia niezależne przerywanie dwóch obwodów sterowniczych. Montowany bezpośrednio z boku stycznika bez użycia narzędzi, co skraca czas instalacji. Wyposażony w przyłącze śrubowe zapewniające pewne i trwałe połączenie przewodów.

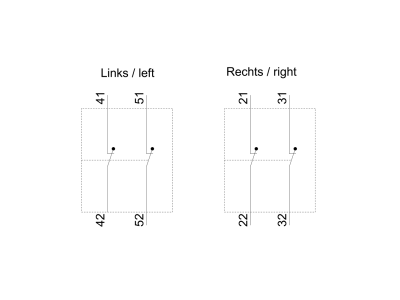

• 2 styki normalnie zamknięte (2NC): Dwa niezależne tory prądowe z zestykami NC umożliwiają redundantne przerywanie obwodów sterowania, zwiększając bezpieczeństwo funkcjonalne instalacji.
• Montaż boczny bez narzędzi: Blok zatrzaskuje się na styczniku 3RT2 – nie wymaga śrub ani narzędzi, co przyspiesza rozbudowę szafy sterowniczej.
• Przyłącze śrubowe: Zaciski śrubowe gwarantują pewne i łatwe do kontroli połączenie przewodów, typowe dla aplikacji przemysłowych.
• Dedykowany do styczników serii 3RT2: Pełna kompatybilność mechaniczna i elektryczna z silnikowymi stycznikami SIRIUS, niezależnie od ich wielkości.
• Modułowa budowa systemu SIRIUS: Rozbudowa funkcji sterowniczych w ramach jednej platformy – proste dołączanie kolejnych bloków pomocniczych, przekaźników czy ograniczników przepięć.

Zgodność z Normami

Blok łączników pomocniczych SIRIUS 3RH29 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami dotyczącymi aparatury sterowniczej oraz posiada oznakowanie CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego przydatność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Boczny blok łączników pomocniczych 2NC znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie zestyków sterowniczych stycznika silnikowego. Umożliwia realizację dodatkowych funkcji sygnalizacyjnych, blokad czy przekaźników pośredniczących w układach automatyki.

• Rozbudowa obwodów sterowania styczników silnikowych w szafach rozdzielczych i sterowniczych.
• Realizacja sygnalizacji stanu (np. informacja o wyłączeniu stycznika) w systemach nadzoru.
• Wykorzystanie jako element bezpieczeństwa – zestyk NC przerywa obwód sterowania w przypadku awarii stycznika (w połączeniu z odpowiednim układem).
• Montaż w rozdzielnicach i pulpitach operatorskich, gdzie wymagana jest dodatkowa separacja galwaniczna obwodów.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od wszystkich biegunów instalacji. Urządzenie montuje się na boku stycznika serii 3RT2 poprzez zatrzaśnięcie – nie wymaga użycia narzędzi. Przekrój przewodów oraz moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta i obciążalnością prądową obwodu. Prace prowadzić przy beznapięciowym obwodzie sterowniczym.

FAQ

• Czy blok 3RH2911-1DA02 może być montowany na stycznikach innych serii niż 3RT2? Jest on dedykowany wyłącznie do styczników silnikowych SIRIUS 3RT2. Montaż na innych typach styczników nie jest przewidziany i może skutkować nieprawidłowym działaniem.
• Czy łącznik posiada podświetlenie LED? Nie. Blok łączników pomocniczych 3RH29 nie jest wyposażony w moduł podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lampek kontrolnych lub przekaźników.
• Jaki stopień ochrony IP ma ten blok? Producent nie podaje odrębnego stopnia ochrony dla samego bloku. Montowany na styczniku wewnątrz rozdzielnicy pracuje w typowych warunkach IP20 (ochrona przed dotykiem ciał stałymi >12,5 mm). W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkowe obudowy.
