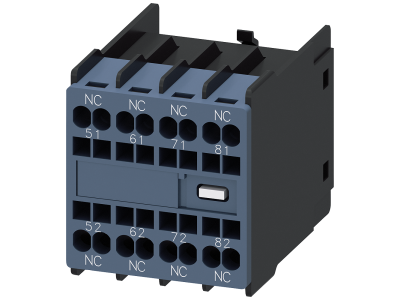

Blok łączników pomocniczych 4NC, tor prąd.: 1NC, 1NC, 1NC, 1NC | 3RH2911-2XA04-0MA0 Siemens

Alternatywny kod produktu: 3RH29112XA040MA0

Opis i Kluczowe Cechy

Blok łączników pomocniczych SIRIUS 3RH2911-2XA04-0MA0 firmy Siemens to moduł rozszerzający zestyków pomocniczych, wyposażony w cztery przełączające styki normalnie zamknięte (4NC). Przeznaczony do montażu na stycznikach serii 3RT2 oraz stycznikach pomocniczych 3RH2, umożliwia rozbudowę obwodów sterowniczych bez użycia narzędzi. Szerokość modułu dostosowana jest do wielkości stycznika – montaż odbywa się z przodu, niezależnie od wymiaru aparatu.

• Cztery styki normalnie zamknięte (4NC): pozwalają na jednoczesne sterowanie czterema niezależnymi obwodami pomocniczymi, zwiększając funkcjonalność układu sterowania bez konieczności stosowania dodatkowych przekaźników.
• Montaż beznarzędziowy z przodu: blok można szybko i pewnie zamocować na styczniku bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko błędnego montażu.
• Kompatybilność z seriami 3RT2 i 3RH2: pasuje do różnych wielkości styczników mocy i pomocniczych, co ułatwia unifikację części zamiennych w szafie sterowniczej.

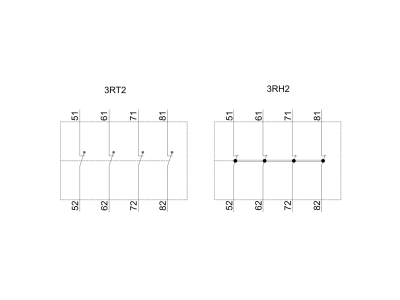

• Styki z wymuszonym przełączaniem (w stycznikach pomocniczych 3RH) lub styki lustrzane (w stycznikach mocy 3RT): zapewniają bezpieczeństwo funkcjonalne poprzez mechaniczne sprzężenie styków, co jest kluczowe w obwodach bezpieczeństwa.
• Zintegrowany system SIRIUS: modułowa konstrukcja pozwala na elastyczną rozbudowę zestyków – od 1 do 4 styków NO/NC w zależności od potrzeb aplikacji.

Zgodność z Normami

Produkt zgodny z europejskimi normami dotyczącymi aparatury łączeniowej i sterowniczej. Posiada certyfikat CE. Stosowanie w obwodach sterowania zgodnych z wymaganiami IEC/EN zapewnia bezpieczeństwo i niezawodność w warunkach przemysłowych. Wszelkie modyfikacje i instalacja muszą być wykonane zgodnie z dokumentacją producenta.

Zastosowanie

Blok łączników pomocniczych 4NC znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie liczby styków pomocniczych w stycznikach. Idealnie sprawdza się w układach automatyki przemysłowej i budynkowej, szczególnie w obwodach o znaczeniu bezpieczeństwa.

• Rozbudowa zestyków w stycznikach mocy 3RT2 do sygnalizacji stanu załączenia (poprzez styki NC) w układach PLC.
• Podwajanie torów sterowania w stycznikach pomocniczych 3RH2 dla uzyskania redundantnych ścieżek sygnałowych.
• Wykorzystanie w obwodach wyłączeń awaryjnych – styki NC pozwalają na utrzymanie obwodu w stanie beznapięciowym w przypadku zaniku zasilania cewki.
• Integracja z systemami automatyki budynkowej, np. do przełączania grup odbiorników oświetlenia.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od całego układu. Blok montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku – w przypadku styczników 3RT2/3RH2 należy go nasunąć od przodu aż do zatrzaśnięcia. Nie wymaga dokręcania – mocowanie mechaniczne zapewnia bezpieczny kontakt. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z normą HD 60364. W przypadku wersji z przyłączem śrubowym zaleca się moment dokręcania zgodny z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność montażu i brak luzów.

FAQ

• Czy blok łączników 3RH2911 posiada podświetlenie? Nie, jest to blok zestyków pomocniczych bez wbudowanego wskaźnika optycznego. Sygnalizacja stanu możliwa jest przez podłączenie zewnętrznej lampki kontrolnej do styków NC.
• Jaki jest stopień ochrony tego modułu? Typowy dla aparatury modułowej montowanej w rozdzielnicy – stopień ochrony IP20. Po zamontowaniu w obudowie z IP wyższym, cały układ uzyskuje odpowiednią ochronę przed dotykiem.
• Czy styki działają jako normalnie zamknięte (NC) czy normalnie otwarte (NO)? W tym modelu wszystkie cztery tory są zestyku normalnie zamkniętego (NC) – przełączające bez opóźnienia. W stanie spoczynkowym (cewka stycznika niezasilona) styki są zwarte.
