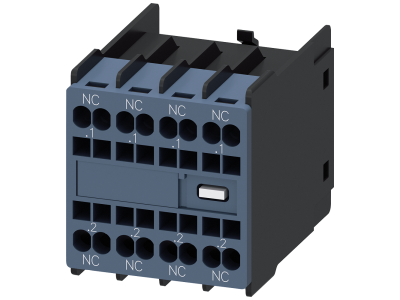

Blok łączników pomocniczych 4NC tory prądowye:1NC, 1NC 1NC do styczników pomocniczych/silnik. S00/S0 | 3RH2911-2FA04 Siemens

Alternatywny kod produktu: 3RH29112FA04

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-2FA04 to dedykowane akcesorium do rozbudowy zestyków w obwodzie sterowniczym styczników mocy i styczników pomocniczych. Wyposażony w cztery styki normalnie zamknięte (4NC) o przełączaniu bez opóźnienia, umożliwia sygnalizację stanu, blokady czy sterowanie dodatkowymi odbiornikami. Montowany z przodu styczników serii 3RT2 i 3RH2 w wielkościach S00/S0 – szybko i bez użycia narzędzi. Złącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• 4 styki normalnie zamknięte (NC): Umożliwiają realizację funkcji bezpieczeństwa, sygnalizacji i sterowania w obwodach pomocniczych – jeden blok zastępuje cztery osobne zestawy.
• Montaż przedni beznarzędziowy: Blok zatrzaskuje się bezpośrednio na styczniku 3RT2/3RH2 (S00/S0) bez konieczności użycia narzędzi – oszczędność czasu i eliminacja błędów montażowych.
• Przyłącze śrubowe: Sprawdzona technologia łączenia przewodów o odpowiednim przekroju – wysoka siła docisku, odporność na wibracje i łatwość kontroli połączeń.
• Kompatybilność z systemem SIRIUS: Zaprojektowany jako integralna część modułowej rodziny styczników Siemens – gwarancja dopasowania mechanicznego i elektrycznego w rozdzielnicach i sterowniach.
• Bez opóźnienia przełączania: Styki reagują natychmiastowo na zmianę stanu cewki – odpowiednie do szybkich sygnałów sterujących i blokad.

Zgodność z Normami

Produkt spełnia wymogi norm europejskich oraz posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne są zgodne z typowymi standardami dla aparatury sterowniczej w instalacjach przemysłowych. Montaż i użytkowanie zgodnie z instrukcją producenta zapewnia bezpieczną pracę w obwodach pomocniczych.

Zastosowanie

Blok łączników pomocniczych 4NC przeznaczony jest do rozbudowy styczników w układach automatyki przemysłowej i budynkowej, szczególnie tam, gdzie potrzebne są dodatkowe sygnały sterujące, blokady lub sygnalizacja stanu.

• Rozbudowa zestyków pomocniczych w stycznikach mocy 3RT2 i stycznikach pomocniczych 3RH2 w celu uzyskania dodatkowych sygnałów sterujących dla PLC lub przekaźników.
• Realizacja funkcji blokad wzajemnych (np. dla dwóch napędów) dzięki czterem stykom NC – możliwość podłączenia kilku obwodów jednocześnie.
• Sygnalizacja stanu zadziałania stycznika (wskazanie załączenia/wyłączenia) w szafach sterowniczych i na pulpitach operatorskich.
• Układy bezpieczeństwa wymagające zwierania obwodu w stanie spoczynku (styki NC) – np. w pętlach awaryjnego zatrzymania.

Wskazówki Montażowe

Montaż i podłączenie bloku łączników pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania stycznika oraz całego obwodu. Blok osadzić na zaczepach stycznika od strony czołowej, docisnąć do oporu (zatrzaśnięcie słyszalne). Nie używać nadmiernej siły. Połączenia elektryczne wykonać z zachowaniem odpowiedniego momentu dokręcania śrub (zgodnie z dokumentacją producenta) oraz przekroju przewodów dobranego do maksymalnego prądu roboczego obwodu sterowniczego. Po montażu sprawdzić poprawność działania styków przed ponownym załączeniem napięcia.

FAQ

• Ile styków zawiera ten blok i w jakiej konfiguracji? Blok 3RH2911-2FA04 wyposażony jest w cztery styki normalnie zamknięte (4NC). Wszystkie styki przełączają bez opóźnienia, co oznacza, że reagują jednocześnie ze stanem cewki stycznika.
• Czy montaż wymaga narzędzi? Nie. Blok zaprojektowano do beznarzędziowego montażu przedniego na stycznikach serii 3RT2 i 3RH2 w wielkościach S00/S0. Wystarczy go nasunąć i zatrzasnąć.
• Do jakich styczników można go zastosować? Blok jest przeznaczony wyłącznie do styczników mocy Siemens 3RT2 oraz styczników pomocniczych 3RH2 w rozmiarach S00 i S0. Nie pasuje do większych obudów (S2, S3) ani do innych producentów.
