Blok łączników pomocniczych 3NC tory prądowye:1NC, 1NC do styczników pomocniczych/silnikowych S00/S0 | 3RH2911-2HA03 Siemens

Alternatywny kod produktu: 3RH29112HA03

Opis i Kluczowe Cechy

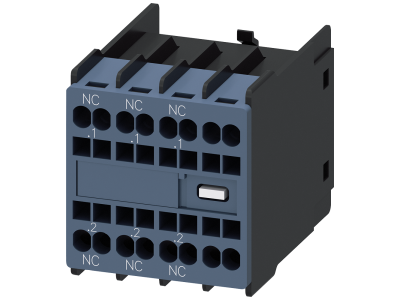

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-2HA03 przeznaczony jest do rozbudowy zestyków pomocniczych w stycznikach pomocniczych i silnikowych serii S00/S0. Wyposażony w dwa tory prądowe o styku normalnie zamkniętym (NC), umożliwia sygnalizację stanu oraz realizację funkcji blokad w obwodach sterowniczych. Montowany bez użycia narzędzi na przedniej stronie styczników 3RT2 i 3RH2, co skraca czas instalacji i minimalizuje ryzyko błędów połączeniowych.

• Dwa styki NC (normalnie zamknięte): Zapewniają niezawodne przerywanie obwodu w stanie spoczynkowym – kluczowe dla realizacji zabezpieczeń i obwodów bezpieczeństwa.
• Montaż przedni bez narzędzi: Blok zatrzaskuje się bezpośrednio na styczniku, co eliminuje potrzebę użycia narzędzi i przyspiesza proces rozbudowy układu.
• Przyłącze śrubowe: Umożliwia solidne i pewne połączenie przewodów – typowe dla instalacji przemysłowych wymagających dużej wytrzymałości mechanicznej.
• Kompatybilność ze stycznikami SIRIUS S00/S0: Dedykowany do styczników 3RT2 oraz styczników pomocniczych 3RH2, co gwarantuje idealne dopasowanie i zachowanie parametrów elektrycznych.
• System modułowy SIRIUS: Umożliwia elastyczną rozbudowę zestyków pomocniczych zarówno z przodu, jak i z boku (dla innych wariantów), ułatwiając dostosowanie do wymagań konkretnej aplikacji.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja spełniają standardy bezpieczeństwa stosowane w przemyśle i energetyce. Brak szczegółowych numerów norm w dostarczonej dokumentacji – zalecamy weryfikację w karcie katalogowej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2HA03 znajduje zastosowanie w układach sterowania i sygnalizacji, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych. Dzięki dwóm stykom NC idealnie nadaje się do realizacji funkcji blokad, obwodów bezpieczeństwa oraz sygnalizacji stanu stycznika.

• Rozbudowa zestyków pomocniczych w stycznikach S00/S0 w szafach sterowniczych i rozdzielnicach.
• Realizacja obwodów sygnalizacji stanu załącz/wyłącz stycznika (sygnalizacja pozycji spoczynkowej).
• Wbudowanie w obwody zabezpieczeń – styki NC służą do przerywania obwodu w przypadku zaniku napięcia lub awarii.
• Zastosowanie w automatyce budynkowej i przemysłowej jako element układów sterowania PLC lub przekaźnikowych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Blok montuje się na szynie DIN TH35 (lub bezpośrednio na styczniku) zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu obciążenia – w przypadku braku danych w dokumentacji należy kierować się ogólnymi zasadami doboru przewodów do obwodów sterowniczych. Moment dokręcania śrub zaciskowych stosować według zaleceń producenta (zwykle 0,5–0,6 Nm dla przyłącza śrubowego). Po zakończeniu montażu sprawdzić poprawność połączeń oraz działanie styków.

FAQ

• Czy blok łączników pomocniczych 3RH2911-2HA03 jest podświetlany? Nie, jest to blok styków pomocniczych bez elementów podświetlających. Do sygnalizacji optycznej należy zastosować osobne moduły sygnalizacyjne.
• Jaki stopień ochrony ma ten blok? Producent nie podaje konkretnego stopnia IP dla tego elementu. W standardowych warunkach pracy w rozdzielnicy aparatura modułowa posiada zwykle ochronę IP20 – oznacza to ochronę przed dotknięciem palcem, ale nie przed wilgocią. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zapewnić dodatkową obudowę.
• Czy styki są normalnie otwarte czy zamknięte? Blok wyposażony jest w dwa tory prądowe ze stykami normalnie zamkniętymi (NC). Oznacza to, że w stanie spoczynkowym obwód jest zamknięty, a sygnał jest przerywany po załączeniu stycznika.
