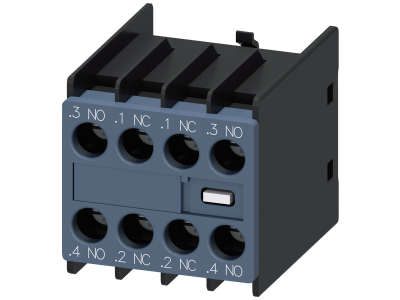

Łącznik pomocniczy przedni, 2NO+2NC, tor prądowy 1NO, 1NC, 1NC, 1NO przyłącze śrubowe | 3RH2916-1FA22 Siemens

Alternatywny kod produktu: 3RH29161FA22

Opis i Kluczowe Cechy

Łącznik pomocniczy 3RH2916-1FA22 z 2 zestykami normalnie otwartymi (NO) i 2 zestykami normalnie zamkniętymi (NC) to modułowe rozwiązanie do rozbudowy funkcjonalności styczników w obwodach sterowniczych. Montowany bezpośrednio na styczniku 3RT2 lub 3RH29 bez użycia narzędzi, zapewnia elastyczność w projektowaniu układów sterowania. Wyposażony w tor prądowy 1NO + 1NC + 1NC + 1NO, oferuje możliwość konfiguracji sygnałów sterujących. Posiada przyłącze śrubowe, co gwarantuje niezawodne i trwałe połączenia elektryczne.

• 2NO + 2NC (łącznie 4 styki): Zwiększa liczbę dostępnych obwodów sterowniczych, umożliwiając rozbudowę funkcjonalności układu bez konieczności wymiany stycznika.
• Tor prądowy 1NO+1NC+1NC+1NO: Umożliwia elastyczne przypisanie sygnałów sterujących w zależności od potrzeb aplikacji.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie elektryczne, odporne na wibracje i obciążenia mechaniczne w instalacjach przemysłowych.
• Montaż bez narzędzi: Szybki i prosty montaż na styczniku – oszczędność czasu podczas prac instalacyjnych i serwisowych.
• Modułowa budowa: Kompatybilny z systemem SIRIUS – uniwersalny dla różnych typów styczników i układów sterowania.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dla aparatury łączeniowej i sterowniczej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Kompatybilny z normami VDE i IEC dotyczącymi łączników pomocniczych w systemach sterowania.

Zastosowanie

Łącznik pomocniczy 3RH2916-1FA22 znajduje zastosowanie w układach sterowania elektrycznego, gdzie wymagana jest rozbudowa liczby obwodów sygnałowych.

• Sterowanie układami napędowymi w maszynach przemysłowych – rozbudowa sygnałów dla bezpieczeństwa i kontroli.
• Modernizacja istniejących instalacji – uzupełnienie brakujących styków bez wymiany całego stycznika.
• Systemy automatyki budynkowej – integracja dodatkowych sygnałów w obwodach sterowniczych.
• Układy zabezpieczeń i blokad – zwiększenie liczby dostępnych styków dla funkcji awaryjnych.

Wskazówki Montażowe

Montaż łącznika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć zasilanie od stycznika i sprawdzić stan techniczny połączeń. Łącznik montować bezpośrednio na styczniku, dociskając go do odpowiedniego gniazda aż do zatrzaśnięcia. Po montażu należy dokręcić śruby przyłącza w celu zapewnienia pewnego połączenia. Upewnić się, że konfiguracja styków (NO/NC) odpowiada wymaganiom aplikacji. W przypadku wątpliwości skonsultować się z dokumentacją techniczną stycznika.

FAQ

• Czy łącznik można montować na stycznikach innych niż SIRIUS 3RT2/3RH29? Tak – łącznik jest kompatybilny z innymi stycznikami odpowiedniej wielkości i konstrukcji, jednak zaleca się weryfikację zgodności z dokumentacją techniczną.
• Jaki jest maksymalny prąd roboczy łącznika? Maksymalny prąd roboczy nie został podany w dostępnych danych. Sprawdź kartę katalogową produktu lub etykietę, aby uzyskać dokładne parametry.
• Czy łącznik można stosować w obwodach niskonapięciowych? Tak – łącznik przeznaczony jest do stosowania w obwodach sterowniczych niskonapięciowych, zgodnie z normami VDE i IEC.
