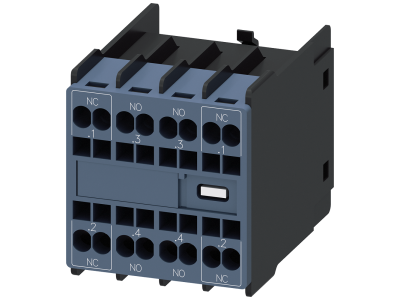

Łącznik pomocniczy przedni, 2NO+2NC, tor prądowy 1NC, 1NO, 1NO, 1NC, przyłącze sprężynowe | 3RH2911-2NF22 Siemens

Alternatywny kod produktu: 3RH29112NF22

Opis i Kluczowe Cechy

Łącznik pomocniczy przedni 3RH2911-2NF22 (symbol 3RH2911-2NF22) to modułowy element służący do rozbudowy zestyków pomocniczych w obwodzie sterowniczym styczników. Montowany bezpośrednio na styczniku z serii 3RT2 lub 3RH2 bez użycia narzędzi – szybki i wygodny montaż. Zestykowy układ 2NO+2NC (2 normalnie otwarte, 2 normalnie zamknięte) oraz tor prądowy 1NC, 1NO, 1NO, 1NC zapewnia elastyczność w projektowaniu obwodów sterowniczych.

• Montaż bez narzędzi: Umożliwia szybkie dołączanie do stycznika z serii 3RT2/3RH2, co skraca czas instalacji i eliminuje potrzebę stosowania dodatkowych akcesoriów montażowych.
• Zestykowy układ 2NO+2NC: Pozwala na elastyczne sterowanie obwodami – łączniki normalnie otwarte służą do sygnalizacji, zaś normalnie zamknięte do blokad lub awaryjnego zatrzymania.

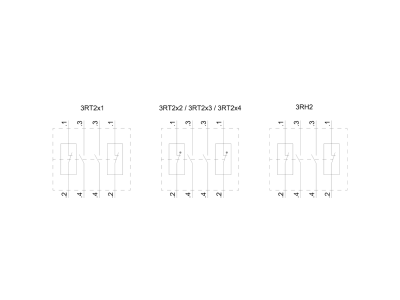

• Tor prądowy 1NC, 1NO, 1NO, 1NC: Rozbudowa funkcjonalności sterowniczej z możliwością indywidualnego przypisania styków do różnych obwodów.
• Przyłącze sprężynowe: Zapewnia szybkie i pewne podłączenie przewodów, redukując ryzyko poluzowania się połączeń w czasie eksploatacji.
• Modułowa konstrukcja SIRIUS: Kompatybilność z szeroką gamą styczników i przekaźników tej samej serii, co ułatwia standaryzację wyposażenia.

Zgodność z Normami

Łącznik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury sterowniczej i zabezpieczającej w zakresie izolacji, trwałości oraz bezpieczeństwa użytkowania.

Zastosowanie

Łącznik pomocniczy 3RH2911-2NF22 znajduje zastosowanie przede wszystkim w układach sterowania elektrycznego, gdzie wymagana jest rozbudowa zestyków pomocniczych styczników.

• Dodatkowe styki sygnalizacyjne w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Rozbudowa obwodów blokujących lub awaryjnych w maszynach przemysłowych.
• Sterowanie dodatkowymi obwodami sygnalizacji świetlnej lub dźwiękowej.
• Uzupełnienie funkcjonalności styczników mocy o dodatkowe styki pomocnicze w układach automatyki.

Wskazówki Montażowe

Montaż łącznika należy przeprowadzić zgodnie z instrukcją producenta stycznika docelowego. Łącznik montuje się od przodu stycznika, wciskając go w specjalne prowadnice. Przed montażem należy upewnić się, że stycznik jest odłączony od napięcia. Przewody należy podłączać do przyłączy sprężynowych zgodnie z oznaczeniami na łączniku, zwracając uwagę na odpowiednie napięcie i przekrój przewodów. Po montażu przeprowadzić próbę działania zestyków.

FAQ

• Czy łącznik można montować na stycznikach różnych producentów? Tak – łącznik 3RH2911-2NF22 jest kompatybilny z stycznikami serii 3RT2 i 3RH2. Przed montażem należy zweryfikować zgodność wymiarową z konkretnym modelem stycznika.
• Jakie jest maksymalne obciążenie zestyków? Dokładne wartości obciążenia nie zostały podane w danych produktu. Należy zapoznać się z dokumentacją techniczną stycznika, do którego łącznik jest montowany.
• Czy łącznik można stosować w obwodach bezpieczeństwa? Tak – zestykowy układ 2NO+2NC może być wykorzystywany w obwodach bezpieczeństwa, jednak należy uwzględnić odpowiednie normy dotyczące wymuszonego przełączania (np. EN 60947-5-1).
