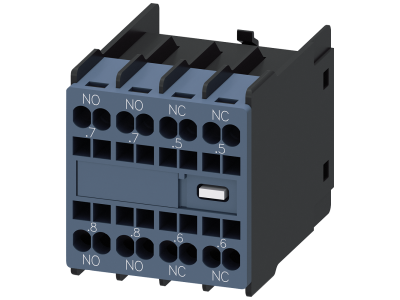

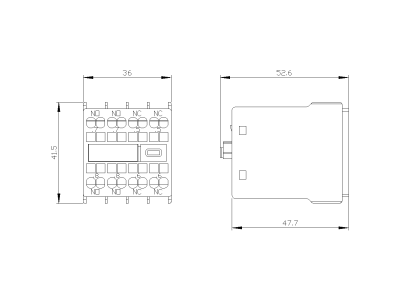

Blok łączników pomocniczych 22U, 2NO+2NC tory prądowe: 1NO, 1NO, 1NC, 1NC | 3RH2911-2FC22 Siemens

Alternatywny kod produktu: 3RH29112FC22

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS o symbolu 3RH2911-2FC22 (typ 22U) służy do rozbudowy zestyków pomocniczych w obwodzie sterowniczym styczników. Wyposażony w 2 zestyki normalnie otwarte (NO) i 2 normalnie zamknięte (NC) – każdy tor prądowy prowadzony oddzielnie (1NO, 1NO, 1NC, 1NC). Przeznaczony do montażu na stycznikach serii 3RT2 oraz stycznikach pomocniczych 3RH2. Dzięki beznarzędziowemu mocowaniu instalacja jest szybka i nie wymaga dodatkowych narzędzi, co skraca czas prac w szafie sterowniczej.

• 2 zestyki NO + 2 zestyki NC (tory niezależne): Umożliwia elastyczne konfigurowanie obwodów sterowania, sygnalizacji i sprzężeń zwrotnych bez konieczności stosowania dodatkowych przekaźników.
• Montaż beznarzędziowy na stycznikach 3RT2 / 3RH2: Zapewnia szybki i powtarzalny montaż, eliminuje ryzyko błędów przy dokręcaniu – idealne rozwiązanie w produkcji seryjnej i modernizacji.
• Możliwość montażu z przodu lub z boku: Pozwala dostosować rozmieszczenie łączników do układu szafy sterowniczej, optymalizując przestrzeń i dostępność.
• Styki z wymuszonym przełączaniem (w stycznikach pomocniczych) lub styki lustrzane (w stycznikach mocy): Gwarantują niezawodną separację galwaniczną i bezpieczeństwo funkcjonalne w obwodach sterowania.
• Dostępny w wariantach z przyłączem śrubowym i sprężynowym: Umożliwia wybór techniki łączenia odpowiedniej do wymagań instalacji – szybkie połączenia beznarzędziowe lub tradycyjne zaciski śrubowe.

Zgodność z Normami

Produkt należy do modułowego systemu SIRIUS firmy Siemens i jest zgodny z wymaganiami obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczony do pracy w warunkach przemysłowych, zapewnia odpowiednią izolację i trwałość mechaniczną. Szczegółowe informacje o normach zawarte są w dokumentacji technicznej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2FC22 został zaprojektowany do rozbudowy obwodów sterowniczych w stycznikach. Znajduje zastosowanie wszędzie tam, gdzie potrzebne są dodatkowe zestyki pomocnicze do sygnalizacji, sprzężeń zwrotnych czy rozdzielania obwodów sterowania.

• Sterowanie odbiornikami – dodatkowe zestyki NO/NC do załączania małych obciążeń sygnalizacyjnych lub blokad.
• Impulsy do styczników, przekaźników lub PLC – realizacja funkcji sprzężenia zwrotnego i monitorowania stanu łącznika głównego.
• Sygnalizacja położenia stycznika (np. załączony/wyłączony) dla systemów nadzoru i wizualizacji.
• Automatyka budynkowa i przemysłowa – rozbudowa układów sterowania w szafach rozdzielczych, maszynach i instalacjach HVAC.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Blok mocuje się na styczniku docelowym (seria 3RT2 lub 3RH2) bez użycia narzędzi – należy go zatrzasnąć w odpowiednim gnieździe. W przypadku montażu bocznego stosuje się dodatkowe elementy dystansowe (zgodnie z instrukcją producenta). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz temperatury otoczenia. Moment dokręcania zacisków (jeśli dotyczy wersji śrubowej) oraz parametry przyłączy sprężynowych należy pobrać z dokumentacji technicznej produktu.

FAQ

• Czy łącznik można zamontować na dowolnym styczniku? Nie – łącznik pomocniczy 3RH29 jest dedykowany do styczników serii 3RT2 i styczników pomocniczych 3RH2. Montaż beznarzędziowy jest możliwy tylko na tych urządzeniach.
• Jakie konfiguracje styków są dostępne w tej serii? W zależności od wersji bloki łączników oferują maksymalnie 4 zestyki normalnie otwarte (NO) lub maksymalnie 2 zestyki normalnie zamknięte (NC). Model 3RH2911-2FC22 posiada 2NO+2NC, co odpowiada 4 torom prądowym (1NO, 1NO, 1NC, 1NC).
• Czy styki są z wymuszonym przełączaniem? W stycznikach pomocniczych 3RH stosuje się styki z wymuszonym przełączaniem, a w stycznikach mocy 3RT – styki lustrzane. W zależności od zastosowania blok łączników może być wyposażony w jeden z tych typów, co zapewnia odpowiednią separację galwaniczną.
