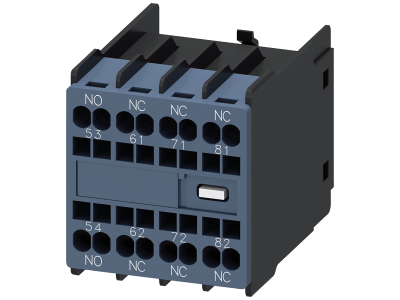

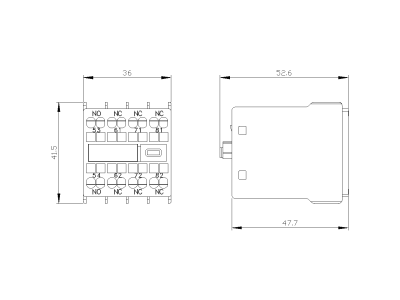

Blok łączników pomocniczych, 1NO+3NC, Tor prądowy 1NO, 1NC, 1NC, 1NC dla styczników pomocniczych S00 | 3RH2911-2GA13 Siemens

Alternatywny kod produktu: 3RH29112GA13

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH2912-2GA13 to rozszerzenie zestyków dla styczników pomocniczych w obwodzie sterowniczym. Konfiguracja styków 1NO+3NC (jeden normalnie otwarty, trzy normalnie zamknięte) umożliwia elastyczne programowanie logiki sterowania. Montaż beznarzędziowy na stycznikach 3RT2 i stycznikach pomocniczych 3RH2 – oszczędność czasu podczas instalacji. Przeznaczony do pracy bez opóźnienia, co zapewnia natychmiastową reakcję w obwodzie sterowniczym.

• Konfiguracja styków 1NO+3NC: umożliwia realizację zarówno obwodów załączających, jak i rozłączających w jednym module – redukcja liczby używanych elementów.
• Montaż beznarzędziowy na stycznikach SIRIUS 3RT2/3RH2: szybkie i pewne osadzenie bez konieczności użycia narzędzi – skrócenie czasu montażu i eliminacja ryzyka poluzowania.
• Wymuszone przełączanie styków (zestyki normalnie otwarte i zamknięte bez opóźnienia): gwarantuje jednoznaczny stan pracy – zwiększa bezpieczeństwo funkcjonalne obwodu sterowniczego.
• Przyłącze śrubowe (w standardzie): pewne i trwałe połączenie przewodów – odporność na wibracje i obciążenia mechaniczne w szafie sterowniczej.
• Modułowy system SIRIUS: pełna kompatybilność z aparaturą Siemens – łatwa rozbudowa i wymiana w istniejących rozdzielnicach.

Zgodność z Normami

Blok łączników pomocniczych SIRIUS 3RH2912-2GA13 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami dla osprzętu stycznikowego w obwodach sterowniczych. Szczegółowe normy (np. IEC/EN) należy zweryfikować w dokumentacji technicznej konkretnej aplikacji.

Zastosowanie

Blok łączników pomocniczych rozszerza liczbę zestyków pomocniczych w stycznikach głównych i pomocniczych. Sprawdza się wszędzie tam, gdzie potrzebne są dodatkowe sygnały zwrotne, blokady czy sterowanie sekwencyjne.

• Rozbudowa obwodów sterowniczych w szafach sterowniczych maszyn i urządzeń – dodatkowe zestyk do sygnalizacji stanu stycznika.
• Realizacja blokad krzyżowych w układach nawrotnych – styki NC umożliwiają mechaniczne uniemożliwienie jednoczesnego załączenia dwóch styczników.
• Impulsowanie do przekaźników, styczników pomocniczych oraz wejść PLC – sygnały bez opóźnienia.
• Automatyka budynkowa i instalacje przemysłowe – sterowanie oświetleniem, wentylacją, pompami.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające obwód główny i sterowniczy. Blok łączników pomocniczych montuje się bezpośrednio na styczniku (z przodu) – nie wymaga szyny TH35. Dokręcanie śrub przyłączeniowych należy wykonać zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów doprowadzających do bloku należy dobrać do prądu obwodu sterowniczego (minimum 0,5 mm², maksymalny przekrój wg dokumentacji). W przypadku stosowania styków NC w obwodach bezpieczeństwa należy uwzględnić spełnienie wymogów kategorii bezpieczeństwa (wymuszone przełączanie).

FAQ

• Czy blok łączników ma podświetlenie LED? Nie, blok 3RH2912-2GA13 nie jest wyposażony w podświetlenie. Jest to czysty zestyk pomocniczy. Sygnalizację stanu można uzyskać przez dodatkowy moduł podświetlenia (np. LED z serii SIRIUS) lub poprzez styki wprowadzone na wejścia PLC.
• Jaki jest stopień ochrony IP tego bloku? Producent nie podaje w danych katalogowych konkretnego stopnia ochrony. Standardowo dla aparatury montowanej we wnętrzu rozdzielnicy (sterownice) zakłada się ochronę IP20. W przypadku montażu na zewnątrz szaf wymagane jest zastosowanie obudowy o odpowiedniej szczelności.

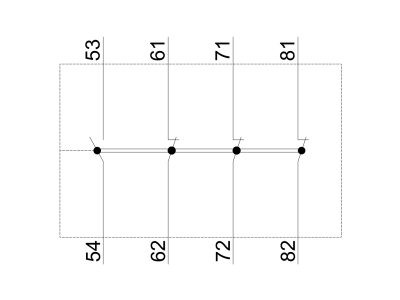

• Czy styki pracują w trybie zwiernym czy rozwiernym? Blok oferuje jeden styk normalnie otwarty (NO, zwierny) i trzy styki normalnie zamknięte (NC, rozwierne). Wszystkie działają bez opóźnienia – przełączają natychmiast po zadziałaniu stycznika głównego.
