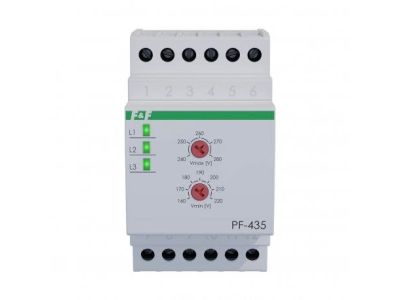

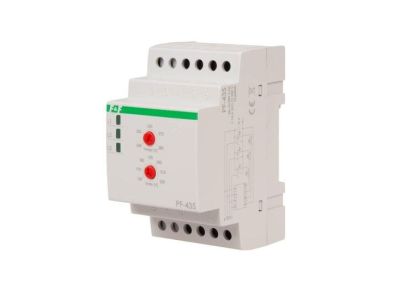

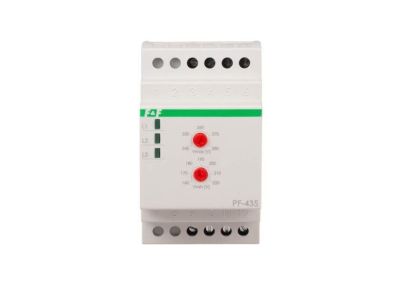

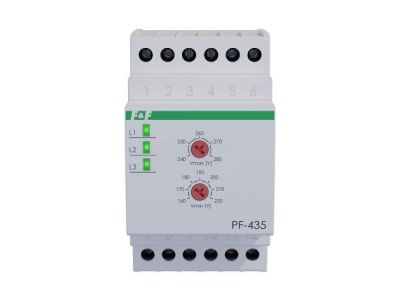

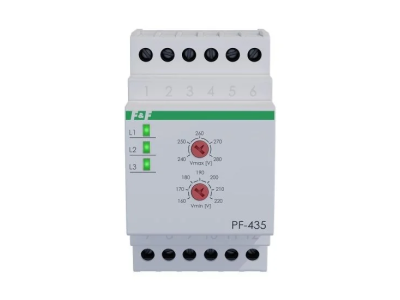

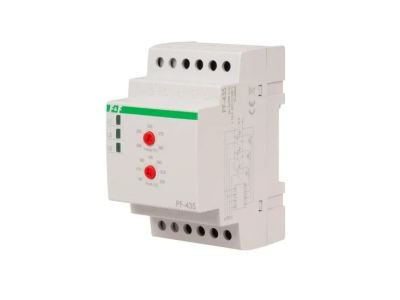

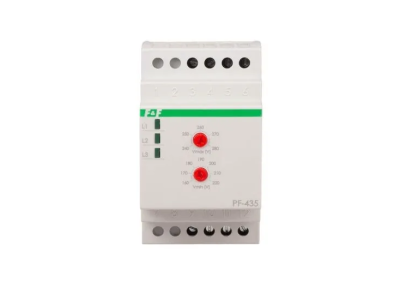

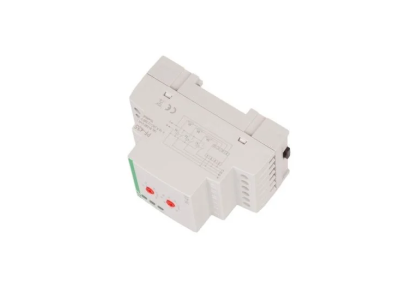

Automatyczny przełącznik faz do współpracy ze stycznikiem bez fazy priorytetowej z regulacją | PF-435-TRMS F&F

Opis i Kluczowe Cechy

Automatyczny przełącznik faz PF-435 TRMS to zaawansowane urządzenie zabezpieczające, które zapewnia ciągłość zasilania odbiornika jednofazowego w przypadku zaniku lub nieprawidłowych parametrów napięcia w sieci trójfazowej 3×230 V+N. Mierzy wartość skuteczną napięcia (True RMS), co pozwala na precyzyjną detekcję odchyleń nawet w zniekształconych sieciach zasilających, typowych dla układów z zasilaczami impulsowymi. Kompaktowa konstrukcja ułatwia montaż w szafach elektrycznych, oszczędzając cenne miejsce.

• Pomiar True RMS: Dokładna analiza napięcia fazowego, niezależnie od kształtu przebiegu – kluczowe dla stabilności pracy nowoczesnych układów automatyki.
• Regulacja progów napięć Vmin/Vmax: Możliwość indywidualnego ustawienia zakresów napięć minimalnego (Vmin) i maksymalnego (Vmax) dla każdej z faz, dostosowując urządzenie do specyficznych wymagań instalacji.
• Bezfazowy priorytet pracy: Wszystkie fazy mają równą ważność – urządzenie wybiera pierwszą fazę o prawidłowych parametrach, zapewniając szybkie przywrócenie zasilania.
• Zabezpieczenie przed sklejeniem styczników: Styk kontrolny monitoruje stan wyjściowy, wykrywając nieprawidłowości takie jak sklejone styki styczników lub zewnętrzne napięcie na wyjściu, co zapobiega niekontrolowanym załączeniom.
• Sygnalizacja LED i opóźnienia: Zielone diody LED wskazują aktywną fazę wyjściową. Przełączenie na inną fazę następuje z 10-sekundowym opóźnieniem przy wykroczeniu napięcia poza zakres, natomiast natychmiastowe odłączenie następuje przy zaniku napięcia o 10 V poniżej progu Vmin.

Zgodność z Normami

Przełącznik faz PF-435 TRMS spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla urządzeń automatyki przemysłowej, zapewniając ochronę przed przepięciami i stabilność parametrów wyjściowych.

Zastosowanie

Urządzenie przeznaczone jest do instalacji wymagających niezawodnego zasilania odbiorników jednofazowych, gdzie kluczowe jest zachowanie ciągłości zasilania w przypadku zakłóceń w sieci trójfazowej.

• Zasilanie krytycznych obwodów sterowania w układach automatyki przemysłowej.
• Podtrzymanie zasilania w systemach alarmowych, monitoringowych i telekomunikacyjnych.
• Ochrona wrażliwych odbiorników (np. komputerów, serwerów) przed skutkami zaników lub wahań napięcia.
• Stabilizacja zasilania w urządzeniach medycznych i laboratoryjnych wymagających dokładnych parametrów napięcia.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Urządzenie należy zamontować w szafie elektrycznej, zachowując odpowiednie odstępy od innych elementów, aby zapewnić odpowiednią cyrkulację powietrza. Podłączenie napięcia trójfazowego 3×230 V+N oraz odbiornika jednofazowego powinno być wykonane zgodnie z oznaczeniami na obudowie. Przed uruchomieniem należy ustawić progi napięć Vmin i Vmax zgodnie z wymaganiami instalacji. Podczas pracy urządzenie monitoruje stan wyjściowy – wszelkie anomalie (np. sklejenie stycznika) są sygnalizowane migającymi diodami.

FAQ

• Czy urządzenie wymaga współpracy ze stycznikami? Tak – PF-435 TRMS współpracuje ze stycznikami, które sterują załączaniem poszczególnych faz. Urządzenie nie działa samodzielnie jako stycznik.
• Jakie jest maksymalne obciążenie wyjściowe? Maksymalne obciążenie nie zostało określone w danych produktu. Sprawdź dokumentację techniczną lub etykietę urządzenia przed doborem odbiornika.
• Czy urządzenie wyłącza obciążenie przy zaniku wszystkich faz? Tak – jeśli napięcie żadnej z faz nie mieści się w ustawionym zakresie Vmin/Vmax, obciążenie wyjściowe zostaje natychmiast odłączone, aby zapobiec uszkodzeniu odbiornika.
