Automat zmierzchowy AZH 24V/10A z wewnętrznym czujnikiem światłoczułym | AZH-24V F&F

Opis i Kluczowe Cechy

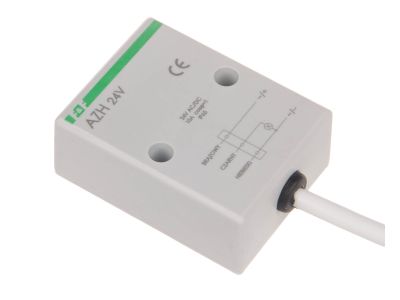

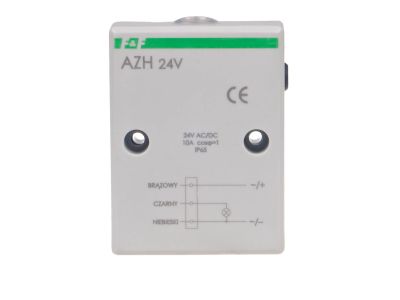

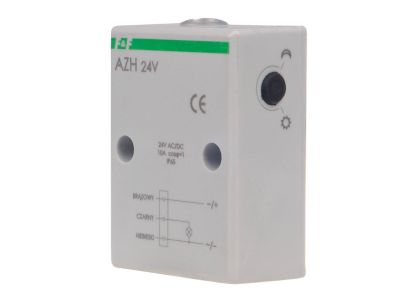

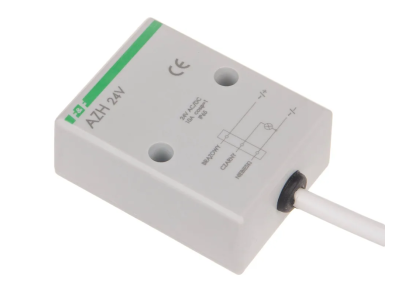

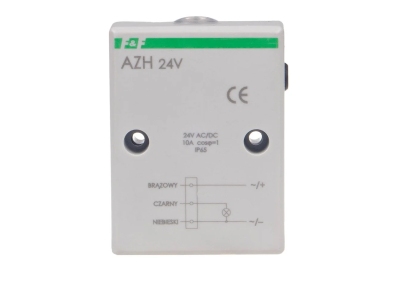

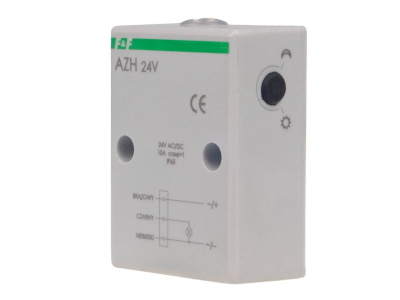

Automat zmierzchowy AZH-24V to urządzenie przeznaczone do automatycznego sterowania odbiornikami w zależności od natężenia oświetlenia. Zasilany napięciem 24 V AC/DC, wyposażony w wbudowany czujnik światłoczuły oraz przekaźnik o konfiguracji styków 1×NO i maksymalnym prądzie obciążenia AC-1 wynoszącym 10 A. Niewielkie wymiary (51×67×26 mm) i hermetyczna obudowa o stopniu ochrony IP65 umożliwiają montaż natynkowy nawet w trudnych warunkach zewnętrznych.

• Regulowany próg zadziałania 2÷1000 Lx: pozwala precyzyjnie dostosować czułość do specyfiki oświetlenia otoczenia, eliminując niepożądane załączenia przy zmierzchu.
• Histereza ok. 15 Lx oraz opóźnienia (włączenie ok. 10 s, wyłączenie ok. 20 s): zapobiegają migotaniu i częstym przełączeniom przy gwałtownych zmianach oświetlenia (np. chwilowe zachmurzenie, reflektory samochodowe).
• Hermetyczna obudowa IP65: umożliwia bezpieczną pracę na zewnątrz budynków – odporna na wilgoć, kurz i zachlapania.
• Wbudowany czujnik światłoczuły: eliminuje konieczność oddzielnego montażu czujnika, upraszcza instalację i zmniejsza liczbę elementów w systemie.
• Przyłącze przewodem OMY 3×0,75 mm² o długości 0,8 m: ułatwia podłączenie w standardowej puszce instalacyjnej bez potrzeby stosowania dodatkowych listew zaciskowych.

Zgodność z Normami

Automat zmierzchowy AZH-24V został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania standardów branżowych dla aparatury sterującej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Automat zmierzchowy AZH-24V znajduje zastosowanie wszędzie tam, gdzie potrzebne jest automatyczne załączanie i wyłączanie odbiorników w zależności od poziomu natężenia światła dziennego. Dzięki regulowanemu progowi i opóźnieniom nadaje się zarówno do prostych, jak i wymagających aplikacji.

• Sterowanie oświetleniem zewnętrznym budynków – elewacje, reklamy, podjazdy, ścieżki.
• Automatyczne włączanie i wyłączanie iluminacji ogrodowej, tarasów, bram wjazdowych.
• Sterowanie innymi odbiornikami (np. wentylatorami, zasilaczami) w zależności od pory dnia – pod warunkiem dostosowania prądu obciążenia do wartości znamionowych przekaźnika.
• Zastosowanie w małych systemach automatyki budynkowej jako element wykonawczy sygnalizacji świetlnej lub sterowania markizami.

Wskazówki Montażowe

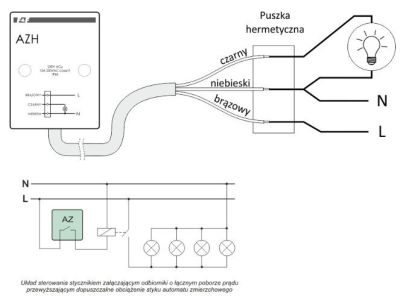

Montaż i podłączenie automatu zmierzchowego AZH-24V może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w całym obwodzie. Urządzenie przeznaczone jest do montażu natynkowego (IP65) w miejscu osłoniętym przed bezpośrednim opadem deszczu. Przewód przyłączeniowy o długości 0,8 m należy podłączyć zgodnie ze schematem producenta. Przekrój przewodów obciążeniowych dobrać do wartości prądu znamionowego (10 A) oraz obowiązujących przepisów. Należy unikać zacieniania czujnika przez elementy konstrukcyjne budynku – zaleca się skierowanie czujnika w stronę północną dla stabilnego pomiaru natężenia oświetlenia.

FAQ

• Jaki jest fabrycznie ustawiony próg zadziałania? Automat jest ustawiony fabrycznie na ok. 7 Lx. Próg można regulować w zakresie 2÷1000 Lx pokrętłem znajdującym się na obudowie.
• Czy czujnik światłoczuły jest wbudowany, czy wymaga osobnego montażu? Czujnik jest wbudowany w obudowę automatu – nie ma potrzeby stosowania zewnętrznego czujnika. Dzięki temu instalacja jest szybsza i prostsza.
• Jaki jest stopień ochrony i czy można montować urządzenie na zewnątrz? Stopień ochrony wynosi IP65 (hermetyczny). Automat można montować natynkowo na zewnątrz budynków, jednak należy zapewnić osłonę przed bezpośrednim działaniem strumienia wody (np. pod okapem).
