Automat zmierzchowy AZH 230V/10A z wewnętrznym czujnikiem światłoczułym | AZH F&F

Opis i Kluczowe Cechy

Automat zmierzchowy AZH 230V/10A marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania oświetleniem w zależności od natężenia światła naturalnego. Urządzenie charakteryzuje się zintegrowaną konstrukcją, w której element światłoczuły został wbudowany bezpośrednio w obudowę, co eliminuje konieczność prowadzenia dodatkowych przewodów do zewnętrznych sond. Sercem urządzenia jest przekaźnik o maksymalnym prądzie obciążenia wynoszącym 10A (dla kategorii AC-1), co pozwala na bezpośrednie sterowanie obwodami oświetleniowymi o znacznej mocy bez konieczności stosowania dodatkowych styczników w mniejszych instalacjach.

• Szeroki zakres regulacji: Możliwość ustawienia progu zadziałania w przedziale od 2 do 1000 Lx pozwala na dostosowanie pracy automatu do specyficznych warunków lokalnych.
• Wysoka szczelność: Obudowa o stopniu ochrony IP65 gwarantuje pełną hermetyczność, chroniąc układ elektroniczny przed pyłem oraz strugami wody, co jest kluczowe przy montażu zewnętrznym.
• Inteligentna zwłoka czasowa: Opóźnienie włączenia (ok. 10 s) oraz wyłączenia (ok. 20 s) zapobiega błędnym reakcjom automatu na nagłe zmiany oświetlenia, takie jak błyskawice czy światła przejeżdżających pojazdów.
• Histereza: Wbudowana histereza na poziomie ok. 15 Lx eliminuje zjawisko oscylacji (częstego załączania i wyłączania) przy powolnych zmianach natężenia światła o zmierzchu i świcie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Urządzenie pracuje przy napięciu znamionowym 230 V AC z tolerancją napięcia w zakresie od -10% do +10%, co zapewnia stabilną pracę nawet w sieciach o obniżonej jakości parametrów zasilania. Brak separacji styku (konfiguracja 1 × NO) sprawia, że urządzenie jest dedykowane do bezpośredniego podawania napięcia fazowego na odbiornik.

Zastosowanie

Automat AZH znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno w sektorze prywatnym, jak i przemysłowym. Idealnie sprawdza się w sterowaniu:

• Oświetleniem ulicznym, parkowym oraz ogrodowym.
• Iluminacją elewacji budynków i witryn sklepowych.
• Systemami reklamowymi i billboardami.
• Oświetleniem ciągów komunikacyjnych i parkingów zewnętrznych.

Wskazówki Montażowe

Montaż natynkowy urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Należy zwrócić uwagę na następujące aspekty techniczne:

• Lokalizacja: Automat należy zamontować w miejscu o stałym dostępie do światła dziennego, unikając miejsc bezpośrednio oświetlanych przez sterowane źródło światła (aby uniknąć pętli sprzężenia zwrotnego).
• Orientacja: Zaleca się montaż pionowy, aby zapewnić optymalną pracę uszczelek i odprowadzanie wilgoci z obudowy.

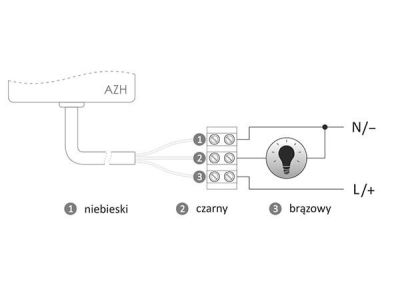

• Podłączenie: Przewody należy podłączyć zgodnie ze schematem, dbając o odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków przy maksymalnym obciążeniu 10A.
• Regulacja: Nastawy progu zadziałania dokonuje się za pomocą potencjometru. Fabrycznie urządzenie ustawione jest na ok. 7 Lx.

FAQ

Czy automat AZH może pracować na zewnątrz bez dodatkowej obudowy?
Tak, dzięki klasie szczelności IP65 urządzenie jest w pełni przystosowane do pracy w trudnych warunkach atmosferycznych i nie wymaga dodatkowych osłon hermetycznych.

Jaki jest maksymalny prąd obciążenia dla oświetlenia LED?
Maksymalny prąd obciążenia AC-1 wynosi 10A. W przypadku oświetlenia LED, ze względu na wysokie prądy rozruchowe, zaleca się stosowanie obciążenia nieprzekraczającego 15-20% wartości znamionowej lub zastosowanie dodatkowego przekaźnika/stycznika.

Czy czujnik światła jest w zestawie?
Tak, automat AZH posiada wbudowany element światłoczuły, co oznacza, że jest to kompletne urządzenie gotowe do pracy bez konieczności dokupowania zewnętrznych sond.
