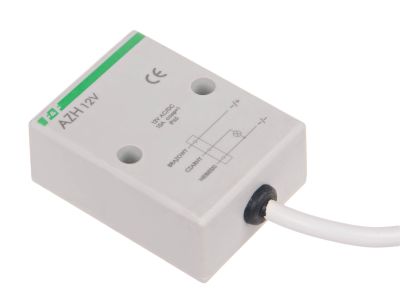

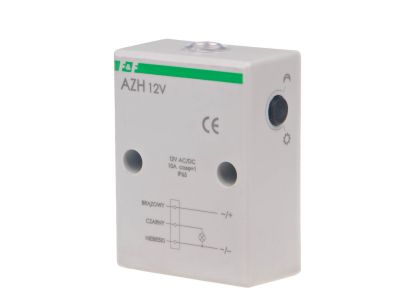

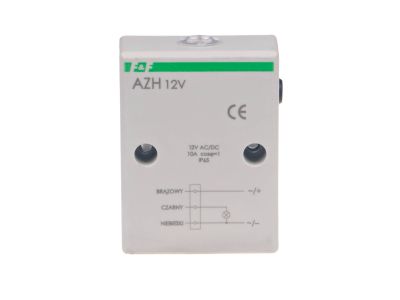

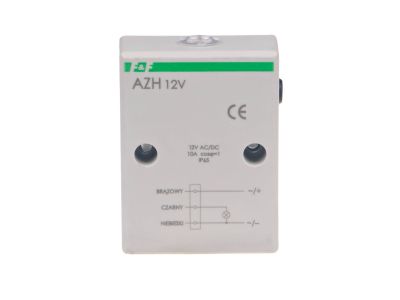

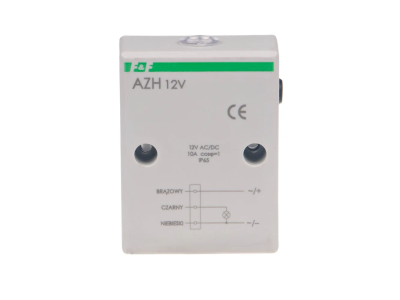

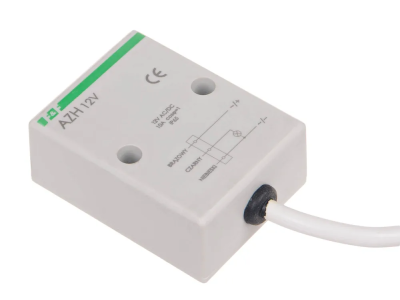

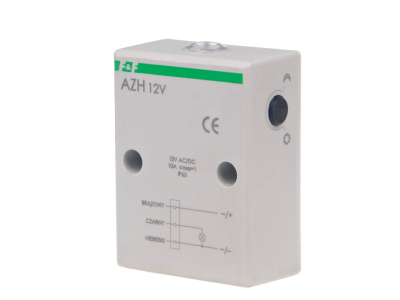

Automat zmierzchowy AZH-12V 12V/10A z wewnętrznym czujnikiem światłoczułym | AZH-12V F&F

Opis i Kluczowe Cechy

Automat zmierzchowy AZH-12V (symbol AZH-12V) to urządzenie przeznaczone do automatycznego sterowania źródłami światła oraz innymi odbiornikami w zależności od natężenia oświetlenia. Zasilany napięciem 12 V AC/DC o tolerancji -15 ÷ +10%, wyposażony w przekaźnikowy element wykonawczy z konfiguracją styków 1 × NO (separacja styku brak). Maksymalny prąd obciążenia w kategorii AC-1 wynosi 10 A. Urządzenie oferuje regulowany próg zadziałania w zakresie 2 ÷ 1000 Lx (fabrycznie ustawiony ok. 7 Lx), co pozwala na precyzyjne dopasowanie do warunków otoczenia. Wbudowany czujnik światłoczuły i stopień ochrony IP65 umożliwiają montaż natynkowy na zewnątrz budynków. Wymiary: 51×67×26 mm (±1 mm).

• Zasilanie 12 V AC/DC: niskie napięcie zapewnia bezpieczną pracę w instalacjach wykonawczych i automatyce budynkowej, bez ryzyka porażenia prądem o wysokim napięciu.
• Maksymalny prąd obciążenia 10 A (AC-1): umożliwia bezpośrednie sterowanie obwodami oświetleniowymi o znacznym poborze mocy, bez konieczności stosowania dodatkowych styczników.
• Regulowany próg zadziałania 2 ÷ 1000 Lx: możliwość dostosowania czułości do lokalnych warunków oświetleniowych – od silnego zacienienia po jasne otoczenie.
• Histereza ok. 15 Lx oraz opóźnienia (włączenie ok. 10 s, wyłączenie ok. 20 s): zapobiegają niepożądanym cyklom przełączania przy chwilowych zmianach natężenia światła (np. reflektory samochodów, chwilowe zachmurzenie).
• Stopień ochrony IP65 – hermetyczny: pyłoszczelność i odporność na strugi wody umożliwiają bezpośredni montaż na zewnątrz, w pobliżu elewacji, ogrodzeń czy bram.

Zgodność z Normami

Automat zmierzchowy AZH-12V został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania dla urządzeń instalacyjnych przeznaczonych do pracy w środowisku zewnętrznym (IP65).

Zastosowanie

Automat zmierzchowy AZH-12V znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne włączanie i wyłączanie oświetlenia lub innych odbiorników energii elektrycznej w zależności od poziomu światła dziennego. Dzięki niskiemu napięciu zasilania i szczelnej obudowie sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Sterowanie oświetleniem zewnętrznym (ogrodowym, elewacyjnym, parkowym) – automatyczne załączanie o zmierzchu i wyłączanie o świcie.
• Automatyczne sterowanie tablicami reklamowymi, witrynami sklepowymi lub iluminacją budynków – eliminacja ręcznego załączania i oszczędność energii.
• Sterowanie wentylatorami, pompami lub innymi urządzeniami w funkcji oświetlenia (np. w tunelach, garażach, szklarniach).
• Podstawowy element automatyki budynkowej – może współpracować z systemami sterowania PLC lub stycznikami modułowymi dla większych mocy.

Wskazówki Montażowe

Montaż i podłączenie automatu zmierzchowego AZH-12V powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przystosowane jest do montażu natynkowego (obudowa IP65). Przyłącze realizowane jest za pomocą fabrycznego kabla OMY 3×0,75 mm² o długości 0,8 m. Przekrój przewodów obciążenia należy dobrać do prądu odbiornika (max 10 A). Producent nie podaje momentu dokręcania – zaleca się stosowanie standardowych zasad połączeń śrubowych w instalacjach niskiego napięcia. Nie wymaga montażu na szynie DIN – przewidziano mocowanie za pomocą wkrętów (pomocnicze otwory montażowe w obudowie).

FAQ

• Czy automat zmierzchowy może być stosowany z lampami LED? Tak, maksymalny prąd 10 A (AC-1) jest wystarczający do obciążeń rezystancyjnych i indukcyjnych o charakterze podobnym do tradycyjnych żarówek i świetlówek. W przypadku odbiorników LED z dużym prądem rozruchowym zalecamy sprawdzenie charakterystyki i ewentualne zastosowanie przekaźnika pośredniczącego.
• Jaki jest stopień ochrony automatu? Stopień ochrony IP65 (hermetyczny) – urządzenie jest pyłoszczelne i odporne na strugi wody, co umożliwia montaż na zewnątrz bez dodatkowej obudowy.
• Jak regulować próg zadziałania i co oznacza histereza? Próg zadziałania (od 2 do 1000 Lx) ustawia się za pomocą potencjometru wewnątrz obudowy. Histereza ok. 15 Lx oznacza, że przy progach np. 7 Lx (włączenie o zmierzchu) wyłączenie nastąpi przy ok. 22 Lx (o świcie) – zapobiega to cyklicznemu przełączaniu przy niewielkich zmianach oświetlenia. Opóźnienia włączenia (10 s) i wyłączenia (20 s) dodatkowo stabilizują pracę.
