Opis i Kluczowe Cechy

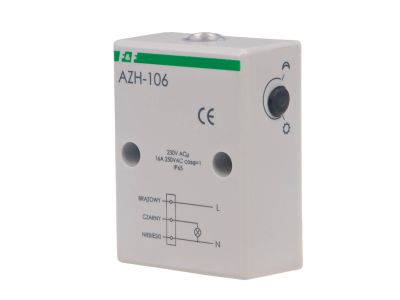

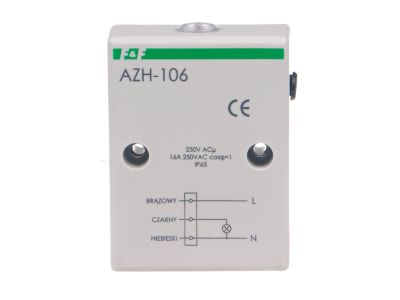

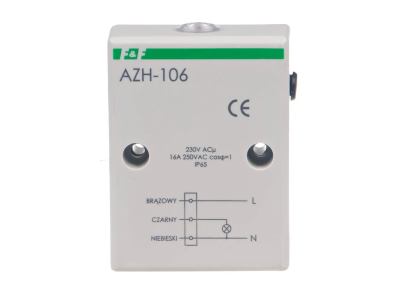

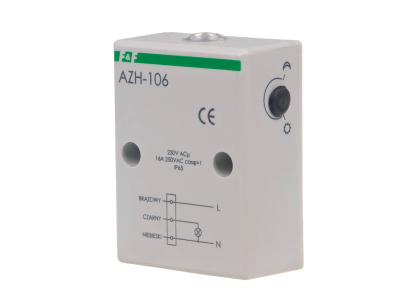

Automat zmierzchowy AZH-106 marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania oświetleniem w zależności od natężenia światła naturalnego. Wyposażony w zintegrowany, wewnętrzny element światłoczuły, eliminuje konieczność montażu zewnętrznych sond, co znacząco upraszcza proces instalacji. Urządzenie pracuje pod napięciem znamionowym 230 V AC, wykazując wysoką tolerancję na wahania sieci w zakresie od -10% do +10%.

• Wysoka obciążalność: Maksymalny prąd obciążenia wynosi 16 A (kategoria AC-1), co pozwala na bezpośrednie sterowanie rozbudowanymi obwodami oświetleniowymi bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Szeroki zakres regulacji: Próg zadziałania jest regulowany płynnie w zakresie od 2 do 1000 luksów, co umożliwia precyzyjne dostosowanie momentu załączenia do specyficznych wymagań obiektu.
• Inteligentna zwłoka czasowa: Zastosowanie opóźnienia włączenia (ok. 10 s) oraz wyłączenia (ok. 20 s) zapobiega przypadkowym przełączeniom spowodowanym przez nagłe zmiany oświetlenia, takie jak błyskawice czy światła przejeżdżających pojazdów.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,56 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w eksploatacji ciągłej.
• Hermetyczna obudowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz odporność na strugi wody, co jest kluczowe przy montażu natynkowym na zewnątrz budynków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Urządzenie spełnia wymagania dotyczące aparatury sterowniczej niskiego napięcia. Wysoka jakość komponentów użytych przez firmę F&F zapewnia długotrwałą i bezawaryjną pracę w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza przystosowanie do pracy w trudnych warunkach klimatycznych.

Zastosowanie

Automat AZH-106 znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz prywatnym. Jest idealnym rozwiązaniem do automatyzacji oświetlenia:

• Ulic, placów oraz parkingów,
• Witryn sklepowych i reklam świetlnych,
• Ciągów komunikacyjnych i posesji prywatnych,
• Ogrodów i terenów rekreacyjnych.

Dzięki konfiguracji styków 1 × NO (styk zwierny), automat skutecznie załącza zasilanie o zmierzchu i odłącza je o świcie, optymalizując zużycie energii elektrycznej.

Wskazówki Montażowe

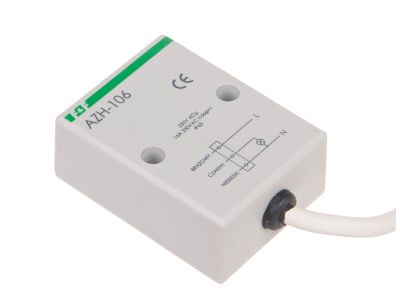

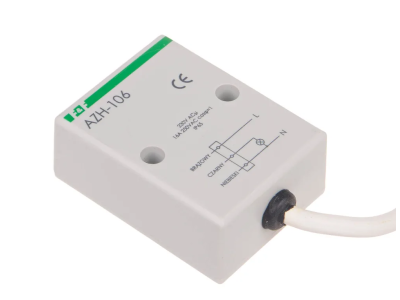

Montaż natynkowy urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Automat AZH-106 posiada fabrycznie wyprowadzone przyłącze w postaci przewodu OMY 3×0,75 mm² o długości 0,8 metra, co ułatwia podłączenie w puszce instalacyjnej. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Urządzenie powinno być zamontowane w miejscu o stałym dostępie do światła dziennego, ale z dala od źródeł światła sztucznego, które mogłyby zakłócać pracę wbudowanego czujnika (ryzyko pętli sprzężenia zwrotnego).
• Szczelność: Należy upewnić się, że dławnice i punkty wejścia przewodów są odpowiednio zabezpieczone, aby zachować stopień ochrony IP65.
• Moment dokręcania: W przypadku łączenia przewodu OMY z instalacją sztywną, zaleca się stosowanie odpowiednich złączek zaciskowych zapewniających trwały styk elektryczny.

FAQ

Czy automat AZH-106 może pracować na zewnątrz bez dodatkowej obudowy?
Tak, dzięki klasie szczelności IP65 urządzenie jest w pełni hermetyczne i przystosowane do bezpośredniego montażu natynkowego na elewacjach budynków.

Jak ustawić próg zadziałania?
Regulacja odbywa się za pomocą potencjometru. Fabrycznie urządzenie ustawione jest na ok. 7 luksów. Aby zwiększyć czułość (wcześniejsze załączanie), należy przekręcić regulator w stronę wyższych wartości luksów.

Czy urządzenie posiada separację styku?
Nie, model AZH-106 nie posiada separacji styku, co należy uwzględnić podczas projektowania schematu połączeń w rozdzielnicy.
