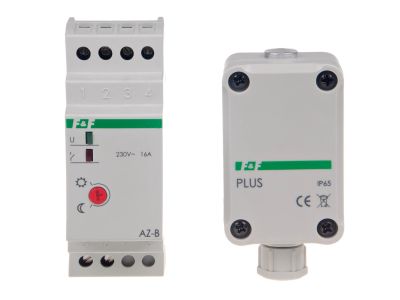

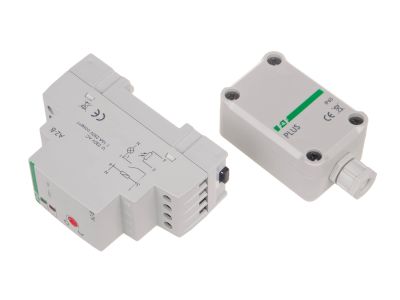

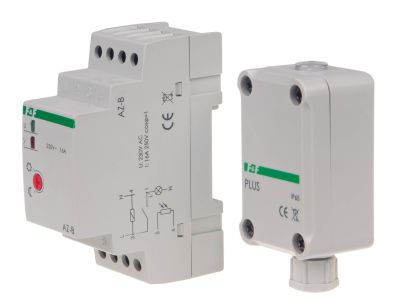

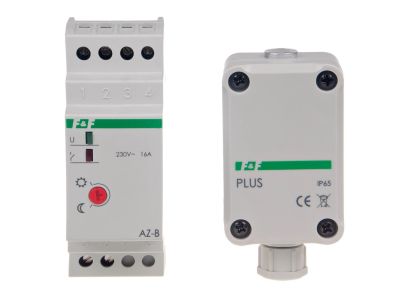

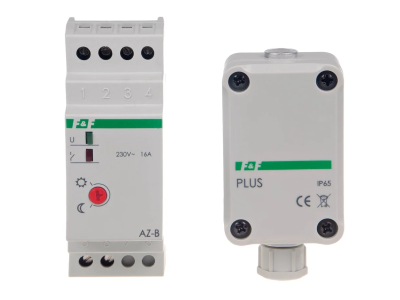

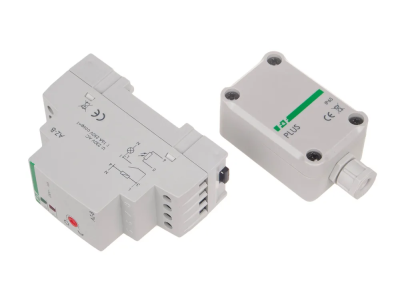

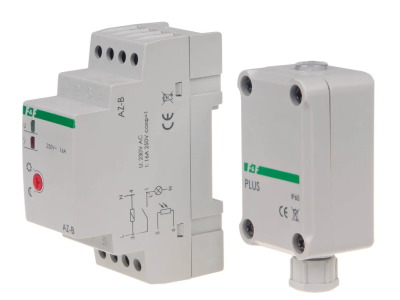

Automat zmierzchowy AZ-PLUS AZ-B-PLUS 230V/16A montaż na szynie DIN z zewnętrzną sondą hermetyczną | AZ-B-PLUS F&F

Opis i Kluczowe Cechy

Automat zmierzchowy AZ-B-PLUS marki F&F to zaawansowane urządzenie sterujące, zaprojektowane do precyzyjnego zarządzania oświetleniem oraz innymi odbiornikami energii w zależności od panujących warunków oświetleniowych. Urządzenie pracuje pod napięciem znamionowym 230 V AC, wykazując wysoką tolerancję na wahania napięcia w zakresie od -10% do +10%, co gwarantuje stabilną pracę nawet w niestabilnych sieciach energetycznych. Sercem urządzenia jest przekaźnik o maksymalnym prądzie obciążenia wynoszącym 16 A (kategoria AC-1), co pozwala na bezpośrednie sterowanie znacznymi mocami bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Regulowany próg zadziałania: Szeroki zakres regulacji od 2 do 1000 Lx pozwala na idealne dopasowanie momentu załączenia do specyficznych wymagań obiektu.
• Zewnętrzna sonda PLUS: Dołączona do zestawu hermetyczna sonda o stopniu ochrony IP65 umożliwia precyzyjny pomiar natężenia światła na zewnątrz budynku, podczas gdy moduł sterujący pozostaje bezpieczny w rozdzielnicy.
• Inteligentna zwłoka czasowa: Opóźnienie włączenia (ok. 10 s) oraz wyłączenia (ok. 20 s) eliminuje ryzyko przypadkowego zadziałania urządzenia pod wpływem krótkotrwałych impulsów świetlnych, takich jak błyskawice czy światła przejeżdżających pojazdów.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w eksploatacji ciągłej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 dla jednostki centralnej zapewnia bezpieczeństwo użytkowania wewnątrz rozdzielnic, natomiast zewnętrzna sonda spełnia rygorystyczne wymogi klasy IP65, co potwierdza jej całkowitą pyłoszczelność oraz odporność na strugi wody. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co czyni je niezawodnym rozwiązaniem w polskim klimacie.

Zastosowanie

Automat AZ-B-PLUS znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do automatycznego sterowania oświetleniem ulicznym, ogrodowym, parkingowym oraz iluminacją budynków. Dzięki wysokiej obciążalności 16 A, może być wykorzystywany nie tylko do sterowania systemami LED i tradycyjnym oświetleniem, ale również do aktywacji innych odbiorników energii, które powinny pracować wyłącznie w cyklu nocnym, takich jak reklamy świetlne czy systemy nawadniania sprzężone z czujnikami wilgotności.

Wskazówki Montażowe

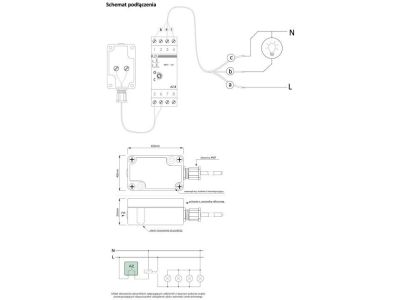

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Automat zajmuje szerokość 2 modułów (35 mm) i jest przeznaczony do montażu na standardowej szynie DIN (TH-35). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o przekroju do 4,0 mm², co pozwala na pewne osadzenie przewodów i minimalizację rezystancji styku. Zalecany moment dokręcania wynosi 0,5 Nm. Podczas instalacji sondy zewnętrznej należy pamiętać, aby nie była ona oświetlana przez załączane źródło światła, co mogłoby prowadzić do oscylacji (cyklicznego włączania i wyłączania).

FAQ

• Czy sonda może być wystawiona na bezpośrednie działanie deszczu? Tak, zewnętrzna sonda PLUS posiada stopień ochrony IP65, co oznacza pełną odporność na warunki atmosferyczne, w tym intensywne opady deszczu.
• Jaki jest fabryczny próg zadziałania? Urządzenie jest wstępnie ustawione na wartość około 7 Lx, co odpowiada typowym warunkom zmierzchowym, jednak użytkownik może to zmienić za pomocą potencjometru.
• Czy automat posiada separację styku? Nie, model AZ-B-PLUS nie posiada separacji styku (konfiguracja 1xNO).
