Automat zmierzchowy AZ-B UNI 16A 12-264VAC/DC | AZ-B-UNI F&F

Alternatywny kod produktu: AZ-B UNI

Opis i Kluczowe Cechy

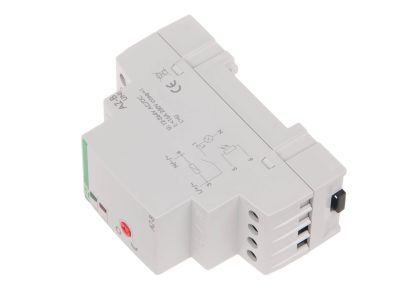

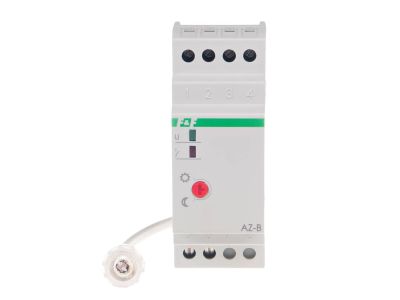

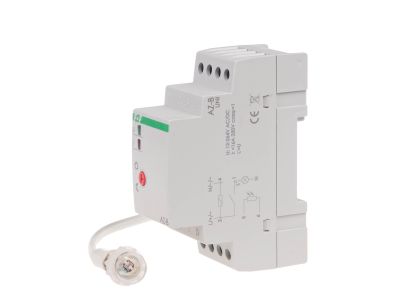

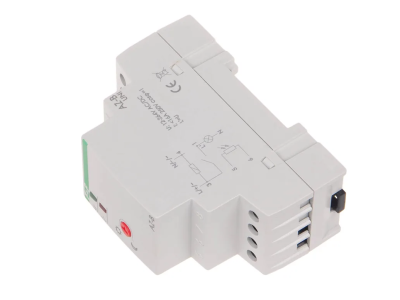

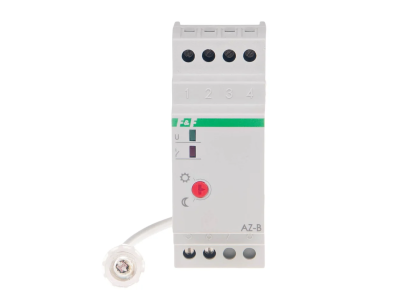

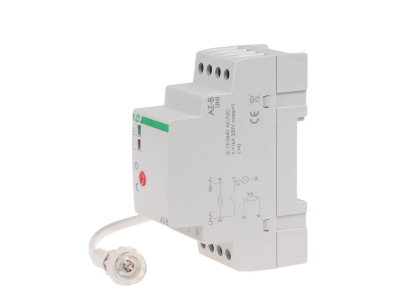

Automat zmierzchowy AZ-B-UNI to uniwersalne urządzenie do automatycznego sterowania oświetleniem w funkcji natężenia światła dziennego. Wyposażony w przekaźnikowe wyjście 1NO o maksymalnym prądzie obciążenia AC-1 16 A, współpracuje z zewnętrzną sondą światłoczułą Ø10 mm o stopniu ochrony IP65 – dostarczaną w komplecie. Szeroki zakres napięcia zasilania 12÷264 V AC/DC i regulowany próg zadziałania 2÷1000 Lx czynią go rozwiązaniem uniwersalnym zarówno w instalacjach niskonapięciowych, jak i sieciowych. Urządzenie zajmuje 2 moduły (35 mm) i montowane jest na szynie DIN.

• Zakres napięcia zasilania 12÷264 V AC/DC: uniwersalna praca w instalacjach niskiego i sieciowego napięcia – jeden model do różnych zastosowań bez konieczności doboru wersji napięciowej.
• Maksymalny prąd obciążenia AC-1 16 A: bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przeciążenia i przegrzania styków przekaźnika.
• Regulowany próg zadziałania 2÷1000 Lx (ustawiony fabrycznie ok. 7 Lx): precyzyjne dopasowanie czułości do lokalnych warunków oświetlenia zewnętrznego – od bardzo ciemnych do jasno oświetlonych lokalizacji.
• Zewnętrzna sonda światłoczuła Ø10 mm o stopniu ochrony IP65 w komplecie: odporna na pył i bryzgi wody, przeznaczona do montażu na elewacji lub w terenie – trwałość i niezawodność w każdych warunkach atmosferycznych.
• Opóźnienie załączania ok. 10 s i wyłączania ok. 20 s: eliminacja fałszywych przełączeń wywołanych chwilowymi zmianami natężenia światła (np. reflektory samochodów, błyskawice) – stabilna i przewidywalna praca instalacji.

Zgodność z Normami

Automat zmierzchowy AZ-B-UNI spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach na szynie TH35.

Zastosowanie

Automat zmierzchowy AZ-B-UNI znajduje zastosowanie wszędzie tam, gdzie konieczne jest automatyczne włączanie i wyłączanie odbiorników w zależności od poziomu naturalnego oświetlenia – przede wszystkim w systemach sterowania oświetleniem zewnętrznym i wewnętrznym.

• Automatyczne załączanie oświetlenia zewnętrznego (elewacje budynków, parkingi, chodniki, ogrody, reklamy) o zmierzchu i wyłączanie o świcie – oszczędność energii i komfort użytkowania.
• Sterowanie oświetleniem wewnętrznym w budynkach użyteczności publicznej, magazynach, halach produkcyjnych i biurach – optymalizacja zużycia energii elektrycznej przy zmiennym dostępie światła dziennego.
• Sygnalizacja świetlna i oświetlenie awaryjne (maszty sygnalizacyjne, wieże oświetleniowe, lądowiska) – włączanie przy spadku natężenia światła poniżej zadanego progu.
• Sterowanie poprzez stycznik lub przekaźnik pośredniczący w układach o wyższym prądzie obciążenia – wyjście 1NO o prądzie 16 A umożliwia współpracę z elementami wykonawczymi większej mocy.

Wskazówki Montażowe

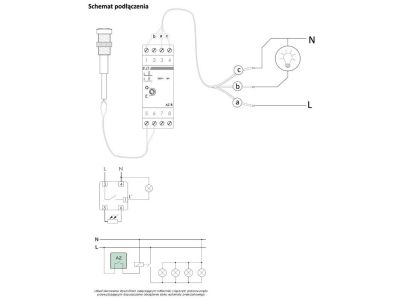

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Automat zmierzchowy przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy wewnątrz pomieszczeń. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia – maksymalny przekrój zacisków śrubowych wynosi 4,0 mm². Moment dokręcający zacisków: 0,5 Nm. Sondę zewnętrzną Ø10 mm (IP65) należy instalować w miejscu reprezentatywnym dla poziomu oświetlenia naturalnego, z dala od źródeł światła sterowanego przez automat.

FAQ

• Czy sonda światłoczuła jest odporna na warunki atmosferyczne? Tak, zewnętrzna sonda Ø10 mm dołączona do zestawu posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na bryzgi wody, co umożliwia jej montaż bezpośrednio na elewacji lub w terenie.
• Jaki jest stopień ochrony samego automatu zmierzchowego? Stopień ochrony urządzenia to IP20 – typowy dla aparatury modułowej przeznaczonej do montażu w rozdzielnicy wewnątrz pomieszczeń suchych.
• Czy styk wyjściowy automatu jest separowany galwanicznie od zasilania? Nie, automat zmierzchowy AZ-B-UNI nie posiada separacji galwanicznej między obwodem sterowania a wyjściem przekaźnikowym – należy uwzględnić to przy projektowaniu układu i doborze środków ochrony przeciwporażeniowej.
