Automat zmierzchowy AZ AZH-S-PLUS 230V z zewnętrzną sondą | AZH-S-PLUS F&F

Alternatywny kod produktu: AZH-S PLUS

Opis i Kluczowe Cechy

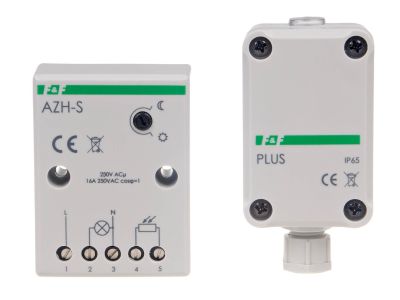

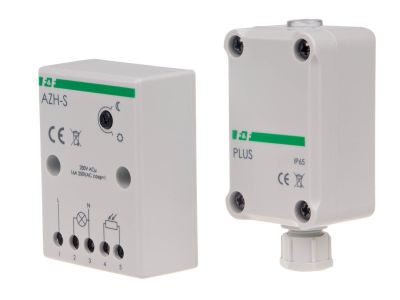

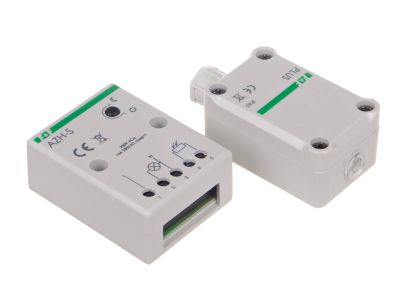

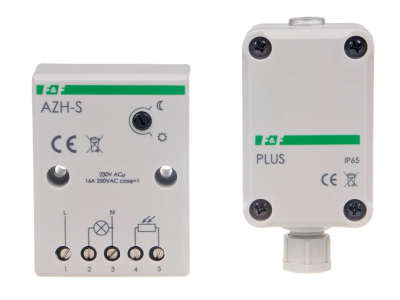

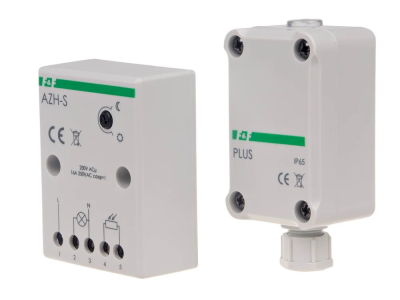

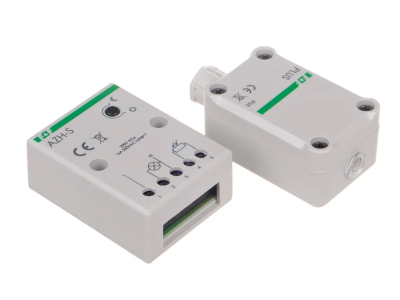

Automat zmierzchowy AZH-S-PLUS firmy AZ to zaawansowane urządzenie do automatycznego sterowania oświetleniem i innymi odbiornikami energii w funkcji natężenia światła. Wyposażony w zewnętrzną sondę PLUS o stopniu ochrony IP65 oraz przekaźnikowy styk 1×NO o maksymalnym prądzie obciążenia 16 A (AC-1), zapewnia niezawodne załączanie o zmierzchu i wyłączanie o świcie. Regulowany próg zadziałania (2–1000 Lx) oraz histereza i opóźnienia czasowe gwarantują precyzyjną i stabilną pracę bez fałszywych impulsów.

• Zewnętrzna sonda światłoczuła PLUS (IP65): Montowana w dowolnym miejscu na zewnątrz, odporna na wilgoć i pył – gwarantuje dokładny pomiar rzeczywistego natężenia oświetlenia nawet w trudnych warunkach atmosferycznych.
• Regulowany próg zadziałania 2÷1000 Lx: Umożliwia dopasowanie czułości do konkretnych potrzeb – od bardzo niskiego poziomu zmierzchu po silne oświetlenie sztuczne, zapobiegając niepotrzebnemu załączaniu.
• Histereza ok. 15 Lx i opóźnienia czasowe (włącz. ok. 10 s, wyłącz. ok. 20 s): Eliminują migotanie i fałszywe załączenia spowodowane chwilowymi zmianami oświetlenia (np. mijające reflektory), zapewniając stabilną pracę.
• Maksymalny prąd obciążenia 16 A (AC-1) i napięcie zasilania 230 V AC: Pozwala bezpośrednio sterować obwodami oświetleniowymi o znacznym obciążeniu bez konieczności stosowania dodatkowego stycznika.
• Szeroka tolerancja napięcia -10÷10% oraz zakres temperatury pracy -25÷50°C: Gwarantuje niezawodne działanie w różnych warunkach sieciowych i klimatycznych, zarówno wewnątrz, jak i na zewnątrz budynków.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury sterującej i automatyki budynkowej.

Zastosowanie

Automat zmierzchowy AZH-S-PLUS znajduje zastosowanie wszędzie tam, gdzie niezbędne jest automatyczne załączanie oświetlenia po zapadnięciu zmroku i wyłączanie o świcie. Dzięki dużej obciążalności i regulowanym parametrom może być używany do sterowania różnymi odbiornikami energii.

• Sterowanie oświetleniem zewnętrznym – ogrody, podjazdy, parkingi, elewacje budynków.
• Automatyka oświetlenia witryn sklepowych i reklam świetlnych.
• Syganizacja i sterowanie w instalacjach automatyki budynkowej (np. włączanie rolet, znaków świetlnych).
• Bezpośrednie załączanie styczników i przekaźników w rozdzielnicach – przekaźnik wykonawczy 16 A pozwala na sterowanie odbiornikami o większej mocy.

Wskazówki Montażowe

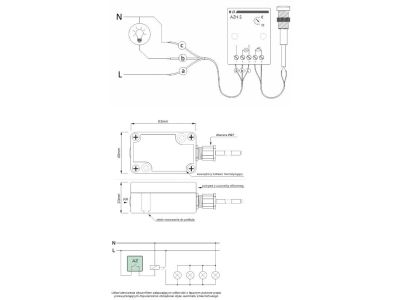

Montaż i podłączenie automatu zmierzchowego AZH-S-PLUS może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu natynkowego (wymiary 51×67×26 mm). Sonda zewnętrzna montowana jest w miejscu zapewniającym pomiar rzeczywistego oświetlenia, z dala od źródeł światła sztucznego. Przekrój przewodów dobierz do obciążenia (maks. 4 mm² przy zaciskach śrubowych). Moment dokręcający zacisków wynosi 0,5 Nm – stosuj się do wartości podanej w dokumentacji technicznej. Urządzenie posiada stopień ochrony IP20 (korpus) – montuj w suchym, osłoniętym miejscu.

FAQ

• Czy sonda zewnętrzna jest dołączona do zestawu? Tak, w komplecie znajduje się sonda PLUS, którą należy podłączyć do automatu.
• Jaki jest stopień ochrony sondy? Sonda posiada stopień ochrony IP65 – jest odporna na strumienie wody i kurz, co pozwala na montaż na zewnątrz.
• Czy próg zadziałania jest regulowany, a urządzenie ma opóźnienie? Tak, próg można ustawić w zakresie 2–1000 Lx (fabrycznie ok. 7 Lx). Dodatkowo zastosowano histerezę ok. 15 Lx oraz opóźnienie załączenia ok. 10 s i wyłączenia ok. 20 s, co eliminuje fałszywe zadziałania.
