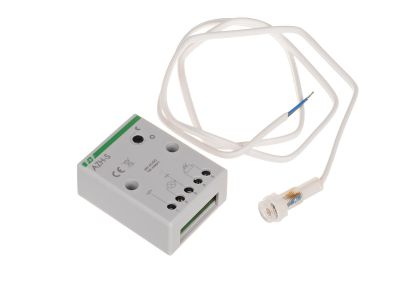

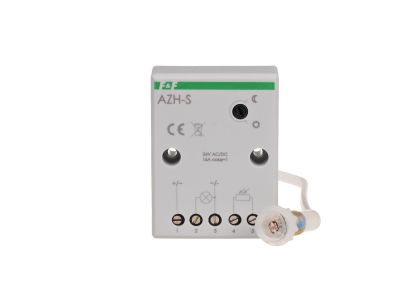

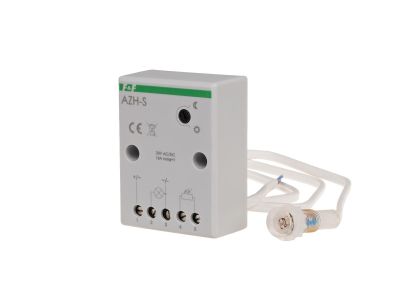

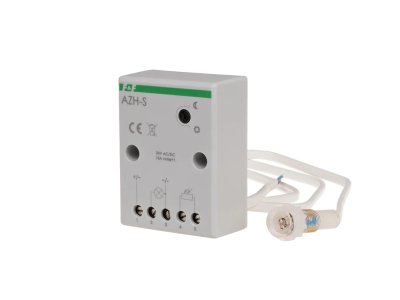

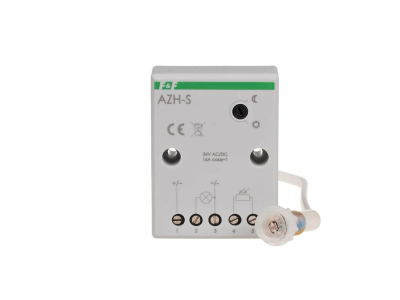

Automat zmierzchowy AZ AZH-S 24V z zewnętrzną sondą hermetyczną | AZH-S-24V F&F

Alternatywny kod produktu: AZH-S24V

Opis i Kluczowe Cechy

Automat zmierzchowy AZH-S-24V to urządzenie przeznaczone do automatycznego sterowania oświetleniem i innymi odbiornikami w zależności od poziomu natężenia oświetlenia. Zasilany napięciem 24 V AC/DC, wyposażony w przekaźnik o konfiguracji styku 1×NO i maksymalnym prądzie obciążenia AC-1 wynoszącym 16 A. Regulowany próg zadziałania w zakresie 2–1000 Lx pozwala na precyzyjne dostosowanie do warunków otoczenia. Urządzenie współpracuje z zewnętrzną sondą hermetyczną (Ø 10 mm) o stopniu ochrony IP65, co umożliwia instalację na zewnątrz budynków. Montaż natynkowy, obudowa o wymiarach 51×67×26 mm, stopień ochrony IP20.

• Maksymalny prąd obciążenia AC-1 16 A: umożliwia bezpieczne sterowanie obciążeniami o znacznym poborze mocy, np. kilkoma oprawami oświetleniowymi, bez ryzyka przeciążenia styków przekaźnika.
• Regulowany próg zadziałania 2–1000 Lx: daje swobodę dopasowania czułości do konkretnych warunków oświetleniowych – od ciemnych wnętrz po jasne otoczenie zewnętrzne.
• Zewnętrzna sonda hermetyczna IP65 (w komplecie): zapewnia niezawodny pomiar natężenia światła nawet w trudnych warunkach atmosferycznych, co gwarantuje stabilną pracę automatu przez cały rok.
• Napięcie zasilania 24 V AC/DC: niskie napięcie bezpieczeństwa, idealne do instalacji w systemach sterowania niskonapięciowych, zgodne z wymogami dla obwodów SELV/PELV.
• Histereza ok. 15 Lx + opóźnienia (włączenie ok. 10 s, wyłączenie ok. 20 s): zapobiega migotaniu i niepożądanym przełączeniom przy zmianach oświetlenia spowodowanych chwilowymi zjawiskami, np. przejeżdżającym samochodem.

Zgodność z Normami

Automat zmierzchowy AZH-S-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie znajduje szerokie zastosowanie w automatyce budynkowej oraz instalacjach przemysłowych, gdzie wymagane jest automatyczne załączanie/wyłączanie odbiorników na podstawie poziomu oświetlenia naturalnego.

• Sterowanie oświetleniem zewnętrznym – oprawy ogrodowe, fasadowe, reklamy – załączanie o zmierzchu, wyłączanie o świcie.
• Impulsy sterujące do styczników, przekaźników lub wejść PLC w celu zarządzania grupami odbiorników o większej mocy.
• Sygnalizacja poziomu oświetlenia w systemach BMS (Building Management System) – poprzez styk bezpotencjałowy.
• Automatyka szklarni, hal magazynowych, parkingów – precyzyjna kontrola oświetlenia poprawiająca efektywność energetyczną.

Wskazówki Montażowe

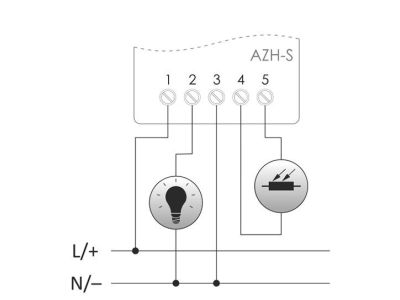

Montaż i podłączenie automatu zmierzchowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na powierzchni natynkowej (nie wymaga szyny TH35). Zaciski śrubowe umożliwiają przyłączenie przewodów o przekroju do 4,0 mm². Moment dokręcający zacisków wynosi 0,5 Nm – należy przestrzegać tej wartości, aby uniknąć uszkodzenia lub poluzowania połączenia. Przekrój przewodów dobrać do maksymalnego prądu obciążenia (16 A) zgodnie z obowiązującymi normami. Sondę zewnętrzną (IP65) montować w miejscu reprezentatywnym dla poziomu oświetlenia naturalnego, unikając bezpośredniego strumienia sztucznych źródeł światła.

FAQ

• Czy sonda jest podświetlana? Sonda światłoczuła w zestawie nie zawiera elementów podświetlających – jest pasywnym czujnikiem natężenia oświetlenia. Automat nie posiada wbudowanego podświetlenia przycisku ani wyświetlacza.
• Jaki jest stopień ochrony urządzenia i sondy? Obudowa automatu ma stopień ochrony IP20 (przeznaczona do montażu wewnątrz pomieszczeń). Zewnętrzna sonda hermetyczna charakteryzuje się stopniem ochrony IP65, co pozwala na instalację na zewnątrz.
• Jak działa tryb pracy styku? Styk przekaźnika pracuje w trybie zwiernym (NO – normalnie otwarty). W warunkach ciemności (poniżej ustawionego progu) styk się zwiera, załączając odbiornik. Gdy natężenie światła wzrośnie powyżej progu + histerezy, styk rozłącza się – następuje wyłączenie odbiornika.
