Automat zmierzchowy AZ AZH-S 12VDC z zewnętrzną sondą hermetyczną | AZH-S-12V F&F

Alternatywny kod produktu: AZH-S12V

Opis i Kluczowe Cechy

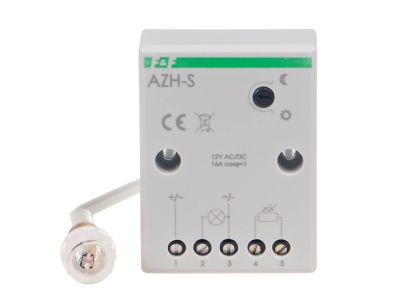

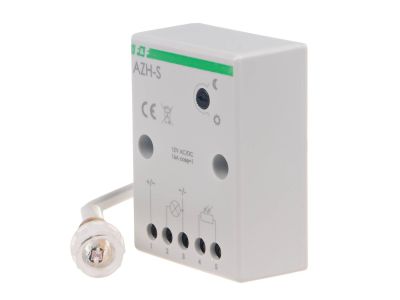

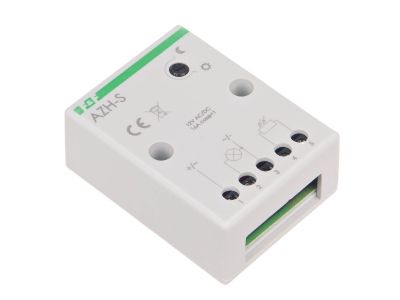

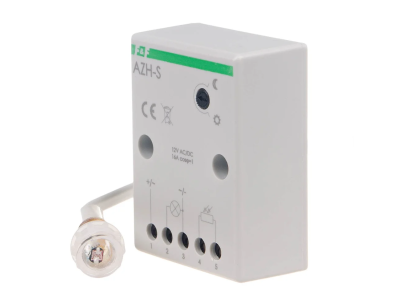

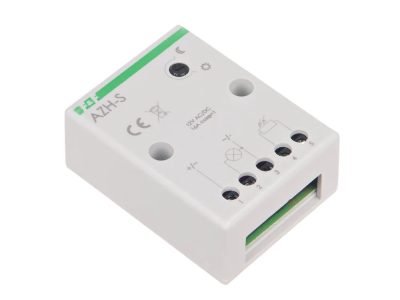

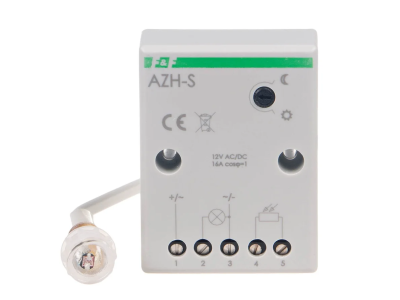

Automat zmierzchowy AZH-S-12V (symbol AZH-S-12V) to urządzenie przeznaczone do automatycznego sterowania oświetleniem i innymi odbiornikami w zależności od natężenia światła. Współpracuje z zewnętrzną sondą hermetyczną o średnicy 10 mm (IP65). Dzięki przekaźnikowemu elementowi wykonawczemu z jednym stykiem NO i maksymalnym prądem obciążenia AC-1 wynoszącym 16 A, zapewnia bezpieczne przełączanie obwodów oświetleniowych. Urządzenie montowane natynkowo, o wymiarach 51×67×26 mm, pobiera zaledwie 0,56 W.

• Próg zadziałania regulowany 2–1000 Lx: umożliwia precyzyjne dostosowanie czułości do warunków oświetleniowych otoczenia (ustawiony fabrycznie na ok. 7 Lx) – gwarantuje włączanie światła dokładnie o zmierzchu i wyłączanie o świcie.
• Histereza ok. 15 Lx: zapobiega migotaniu odbiornika przy niewielkich wahaniach natężenia światła, co zwiększa komfort użytkowania i żywotność styków.
• Opóźnienie załączenia ok. 10 s i wyłączenia ok. 20 s: eliminuje fałszywe zadziałania na skutek krótkotrwałych błysków (np. reflektorów samochodów, błyskawic) – stabilna praca w zmiennych warunkach zewnętrznych.
• Zewnętrzna sonda hermetyczna o stopniu ochrony IP65: umożliwia montaż czujnika bezpośrednio na zewnątrz budynku, z dala od urządzenia sterującego, co zwiększa dokładność pomiaru i odporność na wilgoć oraz pył.
• Przyłącze zaciskami śrubowymi (max 4,0 mm², moment 0,5 Nm): zapewnia pewne i bezpieczne połączenie przewodów o dużych przekrojach, ułatwiając instalację w standardowych puszkach natynkowych.

Zgodność z Normami

Automat zmierzchowy AZH-S-12V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jego parametry gwarantują bezpieczną eksploatację w instalacjach niskonapięciowych, pod warunkiem montażu przez wykwalifikowany personel.

Zastosowanie

Automat zmierzchowy AZH-S-12V znajduje zastosowanie wszędzie tam, gdzie potrzebna jest automatyczna regulacja oświetlenia w zależności od pory dnia i warunków atmosferycznych. Sprawdza się zarówno w obiektach komercyjnych, jak i w domach jednorodzinnych.

• Automatyczne włączanie i wyłączanie oświetlenia zewnętrznego (ogrody, podjazdy, parki, fasady budynków).
• Sterowanie sygnalizacją świetlną lub tablicami reklamowymi w zależności od poziomu oświetlenia otoczenia.
• Zdalne włączanie opraw oświetleniowych wewnątrz budynków (np. witryn sklepowych, korytarzy) o zmierzchu.
• Integracja z systemami automatyki budynkowej jako element realizujący harmonogram zmierzchowy.

Wskazówki Montażowe

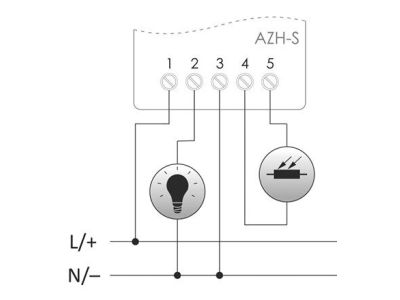

Montaż i podłączenie automatu zmierzchowego AZH-S-12V może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Urządzenie montuje się natynkowo (bez użycia szyny TH35) – przewidziane otwory montażowe umożliwiają zamocowanie na ścianie. Przewody łączące należy dobierać zgodnie z maksymalnym prądem obciążenia (16 A) i zalecanym przekrojem do 4,0 mm². Zaciski śrubowe dokręcać momentem 0,5 Nm. Sondę zewnętrzną (średnica 10 mm) instaluje się w miejscu swobodnego dostępu światła dziennego, chroniąc ją przed bezpośrednim oddziaływaniem opraw oświetleniowych. Całość po montażu sprawdzić pod kątem poprawności działania i szczelności połączeń.

FAQ

• Czy automat zmierzchowy ma podświetlenie lub sygnalizację zadziałania? Urządzenie nie posiada wbudowanego podświetlenia, a stan pracy można rozpoznać jedynie po załączonym odbiorniku. Próg zadziałania oraz opóźnienia są ustawiane mechanicznie na obudowie – nie ma wizualnej sygnalizacji LED.
• Jaki stopień ochrony ma sonda zewnętrzna, a jaki całe urządzenie? Sonda hermetyczna ma stopień ochrony IP65, co pozwala na montaż na zewnątrz. Sam automat zmierzchowy ma stopień ochrony IP20 – przeznaczony jest do montażu wewnątrz pomieszczeń, w suchych i czystych warunkach.
• Czy styk NO jest separowany galwanicznie od zasilania? Nie – w tym modelu nie ma separacji galwanicznej między obwodem sterującym a wykonawczym. Zaleca się stosowanie w obwodach, gdzie nie jest wymagana izolacja galwaniczna (np. oświetlenie niskonapięciowe 12 V AC/DC).
