Automat zmierzchowy AZ-112-24V/16A montaż na szynie DIN z zewnętrzną sondą hermetyczną | AZ-112-24V F&F

Opis i Kluczowe Cechy

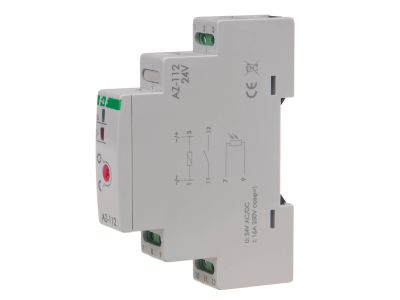

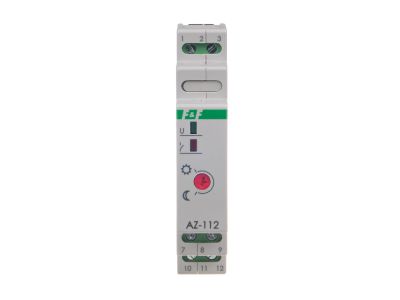

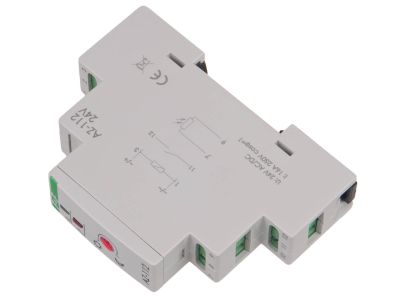

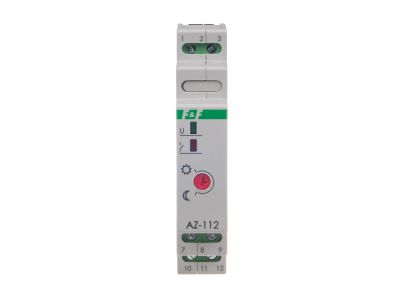

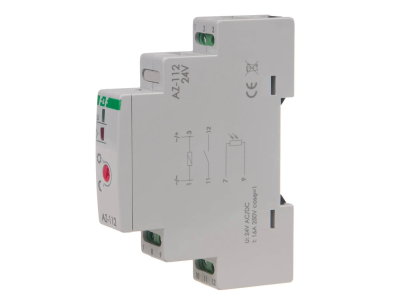

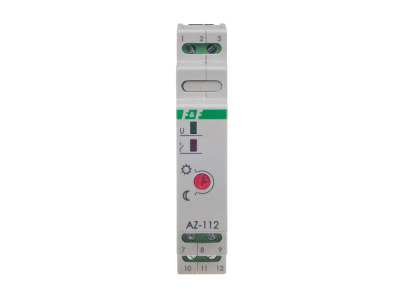

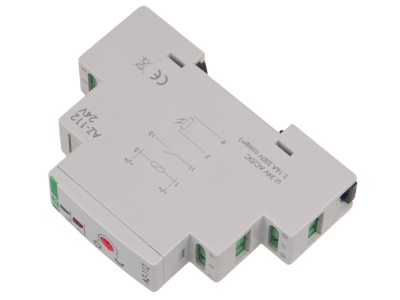

Automat zmierzchowy AZ-112-24V z zewnętrzną sondą hermetyczną to urządzenie przeznaczone do automatycznego sterowania oświetleniem oraz innymi odbiornikami energii w funkcji natężenia światła. Urządzenie zasilane napięciem 24 V AC/DC, wyposażone w przekaźnikowy styk normalnie otwarty (1×NO) o obciążalności prądowej 16 A w kategorii AC-1, co zapewnia bezpieczne przełączanie obwodów oświetleniowych o znacznym poborze mocy. Kompaktowa obudowa o szerokości 1 modułu (18 mm) umożliwia montaż na szynie DIN 35 mm w rozdzielnicy.

• Regulowany próg zadziałania 2–1000 Lx: umożliwia precyzyjne dopasowanie czułości do warunków oświetlenia zewnętrznego, eliminując niepotrzebne załączanie w ciągu dnia.
• Histereza ok. 15 Lx i opóźnienia (10 s włączania / 20 s wyłączania): stabilizują pracę, zapobiegając fałszywym przełączeniom przy krótkotrwałych zmianach natężenia (np. przejeżdżający samochód, chmura).
• Zewnętrzna sonda hermetyczna o średnicy 10 mm w komplecie (IP65): zapewnia niezawodne wykrywanie promieniowania słonecznego bezpośrednio na zewnątrz, z odpornością na kurz i wilgoć.
• Prąd znamionowy 16 A (AC-1): gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Separacja galwaniczna styku (TAK): zwiększa bezpieczeństwo instalacji poprzez odizolowanie obwodu sterującego od obwodu zasilania.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej, posiada certyfikat CE oraz jest zgodne z obowiązującymi normami europejskimi i standardem DIN dotyczącymi automatyki budynkowej i aparatury modułowej.

Zastosowanie

Automat zmierzchowy AZ-112-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne sterowanie urządzeniami w zależności od poziomu oświetlenia naturalnego. Idealnie sprawdza się w instalacjach zewnętrznych i wewnętrznych systemach automatyki budynkowej.

• Automatyczne załączanie oświetlenia zewnętrznego (elewacje, parkingi, ciągi komunikacyjne, ogrody) o zmierzchu i wyłączanie o świcie.
• Sterowanie iluminacją obiektów i reklam świetlnych w zależności od pory dnia.
• Wysyłanie sygnałów załączających do styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej.
• Zarządzanie pracą wentylacji, ogrzewania lub innych odbiorników energii w rytmie dobowym (np. w szklarniach, halach przemysłowych).

Wskazówki Montażowe

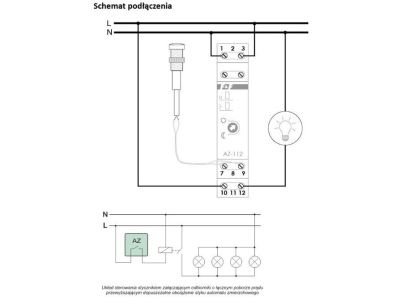

Montaż i podłączenie automatu zmierzchowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy o stopniu ochrony min. IP20. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia, maksymalnie 2,5 mm². Moment dokręcania zacisków śrubowych: 0,4 Nm (zgodnie z dokumentacją producenta). Sondę zewnętrzną montować w miejscu dobrze odsłoniętym na światło dzienne, chroniąc przed bezpośrednim zalewaniem wodą (mimo IP65).

FAQ

• Czy sonda zewnętrzna jest dołączona do zestawu? Tak, sonda hermetyczna o średnicy 10 mm i stopniu ochrony IP65 jest dostarczana w komplecie z automatem.
• Jaki jest stopień ochrony samego automatu zmierzchowego? Stopień ochrony obudowy modułu to IP20, co jest standardem dla aparatury modułowej montowanej w rozdzielnicy. Sonda zewnętrzna ma IP65.
• W jakim trybie pracy działa styk automatu? Styk jest normalnie rozwarty (NO). Załącza się (zwiera) przy spadku natężenia światła poniżej ustawionego progu, a rozłącza po przekroczeniu progu z uwzględnieniem histerezy (ok. 15 Lx) i opóźnienia wyłączenia (ok. 20 s).
