Automat zmierzchowy AWZ, 16A 24VAC/DC z wewnętrznym czujnikiem światłoczułym, IP65 | AWZ-24V F&F

Opis i Kluczowe Cechy

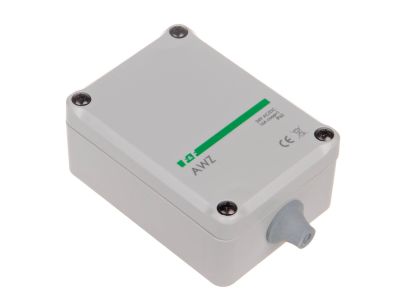

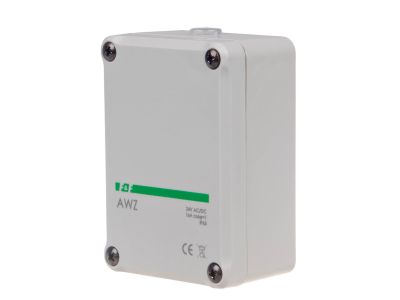

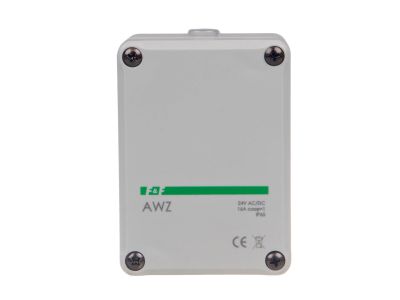

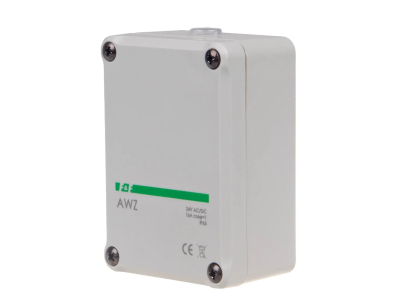

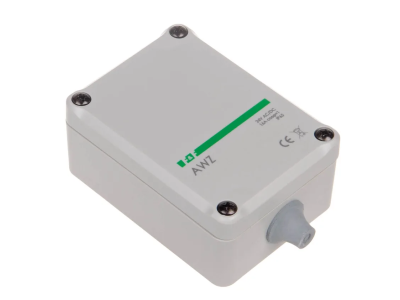

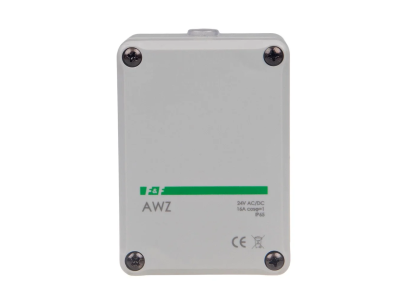

Automat zmierzchowy AWZ-24V to urządzenie sterujące oświetleniem w funkcji natężenia światła dziennego, wyposażone w wbudowany czujnik światłoczuły. Działa przy napięciu zasilania 24 V AC/DC i oferuje maksymalny prąd obciążenia AC-1 wynoszący 16 A, co pozwala na bezpieczne załączanie i wyłączanie odbiorników o znacznym poborze mocy bez ryzyka przeciążenia styków. Przekaźnikowy element wykonawczy z konfiguracją styków 1×NO zapewnia prostą i niezawodną pracę. Obudowa o wymiarach 60×85×35 mm przeznaczona jest do montażu natynkowego, a stopień ochrony IP65 gwarantuje hermetyczność – urządzenie można instalować bezpośrednio na zewnątrz.

• Prąd obciążenia AC-1 16 A: bezpieczne sterowanie oświetleniem i innymi odbiornikami o łącznej mocy do 384 W przy 24 V (lub przy wyższym napięciu za pośrednictwem stycznika) – styk przekaźnika wytrzymuje długotrwałe obciążenie bez przegrzania.
• Regulowany próg zadziałania 2 ÷ 1000 Lx (ustawiony ok. 7 Lx): elastyczne dopasowanie do warunków oświetleniowych otoczenia – od bardzo czułego (2 Lx) po wysoki poziom światła dziennego (1000 Lx).
• Histereza ok. 15 Lx oraz opóźnienia włączenia (10 s) i wyłączenia (20 s): eliminują migotanie i niepotrzebne przełączania przy nagłych zmianach natężenia światła (np. chwilowe zachmurzenie, reflektory samochodów).
• Stopień ochrony IP65 (hermetyczny): całkowita ochrona przed pyłem i strumieniami wody – idealne rozwiązanie do montażu na zewnątrz budynków, w wilgotnych pomieszczeniach lub w pobliżu opraw oświetleniowych.
• Montaż natynkowy i proste przyłącze (zaciski śrubowe 2,5 mm², moment 0,4 Nm): szybka instalacja na ścianie bez konieczności wiercenia w rozdzielnicy – dedykowane do aplikacji, gdzie liczy się wygoda i solidność połączeń.

Zgodność z Normami

Automat zmierzchowy AWZ-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i przydatność do stosowania w profesjonalnych instalacjach elektrycznych. Wykonany z materiałów odpornych na warunki atmosferyczne, spełnia wymogi dla urządzeń montowanych na zewnątrz.

Zastosowanie

Automat zmierzchowy AWZ-24V znajduje zastosowanie wszędzie tam, gdzie oświetlenie lub inne odbiorniki energii elektrycznej mają być załączane automatycznie po zapadnięciu zmierzchu i wyłączane o świcie. Urządzenie jest szczególnie polecane do:

• Sterowania oświetleniem zewnętrznym: podjazdy, ogrody, parkingi, fasady budynków, reklamy świetlne.
• Automatycznego włączania i wyłączania lamp ulicznych, iluminacji, sygnalizacji świetlnej w zależności od pory dnia.

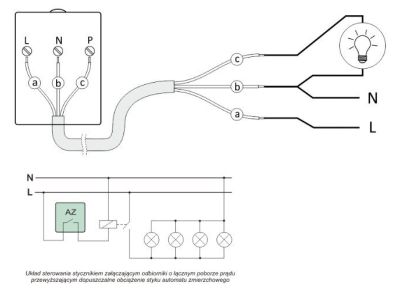

• Zasilania i wyłączania styczników lub przekaźników pośredniczących w obwodach o wyższym napięciu (np. 230 V) – styk 1NO 16A działa jako sygnał sterujący dla większych odbiorników.
• Samodzielnych instalacji w szafkach natynkowych, gdzie nie ma miejsca na aparaturę modułową szyn DIN – dzięki wbudowanemu czujnikowi nie ma potrzeby stosowania zewnętrznego fotorezystora.

Wskazówki Montażowe

Montaż automatu zmierzchowego AWZ-24V może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 24 V. Urządzenie należy zamocować na ścianie (montaż natynkowy) w miejscu, w którym czujnik światłoczuły będzie miał niezakłócony dostęp do światła dziennego. Przyłączy dokonuj za pomocą zacisków śrubowych o przekroju przewodów max. 2,5 mm², dokręcając śruby momentem 0,4 Nm. Nie przekraczaj podanego momentu, aby nie uszkodzić zacisków. Pamiętaj o zachowaniu temperatury pracy od -25 °C do +50 °C. Po zamontowaniu i podłączeniu, ustaw żądany próg zadziałania (2–1000 Lx) za pomocą potencjometru – zalecamy rozpoczęcie od ustawienia fabrycznego ok. 7 Lx i ewentualną korektę po obserwacji pracy instalacji.

FAQ

• Czy mogę regulować próg zadziałania automatu AWZ-24V? Tak, próg zadziałania jest regulowany w zakresie od 2 do 1000 luksów za pomocą wbudowanego potencjometru. Fabrycznie ustawiony jest na ok. 7 Lx, co pozwala na załączanie przy typowym poziomie zmierzchu.
• Jakie jest napięcie zasilania i czy urządzenie działa zarówno na prąd stały, jak i zmienny? Automat AWZ-24V zasilany jest napięciem 24 V AC/DC (tolerancja -15 ÷ 10%). Może być więc stosowany zarówno w instalacjach prądu stałego, jak i zmiennego – należy jednak pamiętać o odpowiednim doborze zasilacza.
• Czy stopień ochrony IP65 pozwala na montaż na zewnątrz bez dodatkowej osłony? Tak, IP65 oznacza całkowitą pyłoszczelność oraz ochronę przed strugami wody – automat może być instalowany bezpośrednio na elewacji, w ogrodzie czy na maszcie, bez obawy o wpływ deszczu czy wilgoci. Należy jednak unikać całkowitego zanurzenia w wodzie.
