Automat zmierzchowy 16A U=24AC/DC | AZ-B-24V F&F

Opis i Kluczowe Cechy

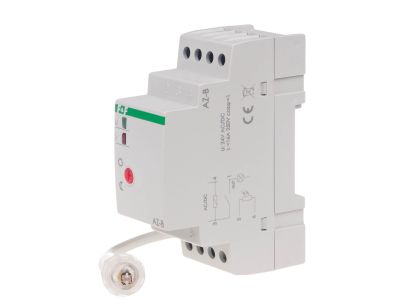

Automat zmierzchowy AZ-B-24V to urządzenie sterujące odbiornikami energii w zależności od natężenia oświetlenia, zasilane napięciem 24 V AC/DC. Wyposażony w przekaźnik o maksymalnym prądzie obciążenia 16 A (AC-1) oraz konfigurację styku 1 × NO, umożliwia niezawodne załączanie i wyłączanie obwodów oświetleniowych lub innych odbiorników o świcie i zmierzchu. Zewnętrzna sonda światłoczuła o średnicy 10 mm (stopień ochrony IP65) dostarczana w komplecie gwarantuje precyzyjny pomiar natężenia światła. Urządzenie zajmuje 2 moduły (35 mm) i montowane jest na szynie 35 mm.

• Prąd obciążenia 16 A (AC-1): pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu, np. kilkoma oprawami LED lub żarowymi, bez ryzyka przegrzania styków.
• Regulowany próg zadziałania 2 ÷ 1000 Lx (ustawiony fabrycznie ok. 7 Lx): umożliwia dostosowanie czułości do konkretnych warunków oświetleniowych – od wczesnego zmierzchu po głęboki mrok.
• Opóźnienie zadziałania (włączenie ok. 10 s, wyłączenie ok. 20 s): zapobiega niepożądanym przełączeniom przy chwilowych zmianach natężenia światła (np. przelatujące chmury, reflektory samochodowe).
• Zewnętrzna sonda IP65 w komplecie: umożliwia montaż czujnika na zewnątrz (np. na elewacji, słupie), chroniąc go przed wilgocią i pyłem, podczas gdy moduł sterujący pozostaje w rozdzielnicy (IP20).
• Przyłącze zacisków śrubowych do 4 mm²: ułatwia podłączenie przewodów o odpowiednim przekroju, zapewniając pewne połączenie elektryczne przy momencie dokręcającym 0,5 Nm.

Zgodność z Normami

Automat zmierzchowy AZ-B-24V został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie przeznaczone jest do automatycznego sterowania odbiornikami w funkcji natężenia oświetlenia. Dzięki regulowanemu progowi i opóźnieniom idealnie sprawdza się w poniższych scenariuszach:

• Sterowanie oświetleniem zewnętrznym (ogrody, parkingi, place, reklamy świetlne) – włączanie o zmierzchu, wyłączanie o świcie.
• Automatyczne załączanie oświetlenia wejść, wiat przystankowych, korytarzy zewnętrznych w budynkach użyteczności publicznej.
• Sterowanie roletami, markizami lub innymi odbiornikami (np. pompami) w zależności od poziomu światła dziennego, we współpracy z przekaźnikami lub stycznikami.
• Zasilanie 24 V AC/DC pozwala na integrację z systemami automatyki budynkowej (BMS) i instalacjami niskonapięciowymi, zwiększając bezpieczeństwo obsługi.

Wskazówki Montażowe

Montaż oraz wszelkie prace elektryczne przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Automat montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4 mm²; moment dokręcania śrub nie powinien przekraczać 0,5 Nm. Sonda zewnętrzna (IP65) montowana jest w miejscu pomiaru natężenia światła (przewód o długości standardowej – nieokreślonej w danych, ale zaleca się zgodność z instrukcją producenta). Przekrój przewodów należy dobrać do prądu obciążenia 16 A. Po zakończeniu montażu należy sprawdzić poprawność działania regulacji progu.

FAQ

• Czy w zestawie znajduje się sonda zmierzchowa? Tak, automat AZ-B-24V jest dostarczany z zewnętrzną sondą światłoczułą o średnicy 10 mm i stopniu ochrony IP65.
• Jaki jest stopień ochrony samego automatu? Czy można go zamontować na zewnątrz? Moduł automatu ma stopień ochrony IP20, co oznacza, że przeznaczony jest do montażu wewnątrz rozdzielnicy lub hermetycznej obudowy. Sonda pomiarowa posiada IP65 i może być instalowana na zewnątrz.
• Jaki jest tryb pracy styku – czy to styk normalnie otwarty, czy przełączny? Styk wykonawczy ma konfigurację 1 × NO (normalnie otwarty). Oznacza to, że przy braku światła (zmierzch) styk zwiera się, załączając odbiornik; o świcie – rozwierając, wyłączając go.
