Automat schodowy, z zaciskami śrubowymi 24V | ASO-204 F&F

Opis i Kluczowe Cechy

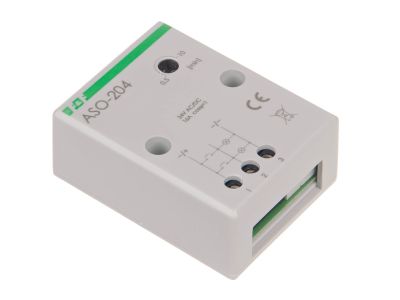

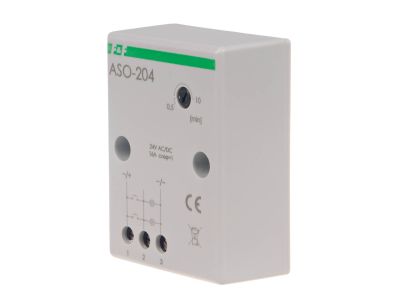

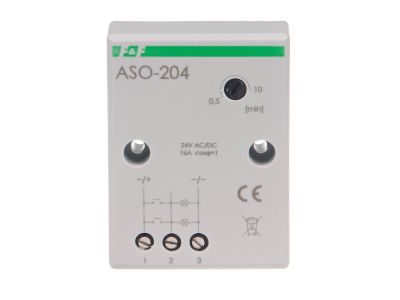

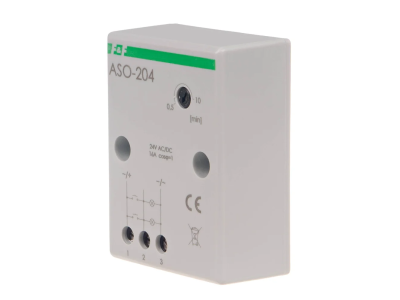

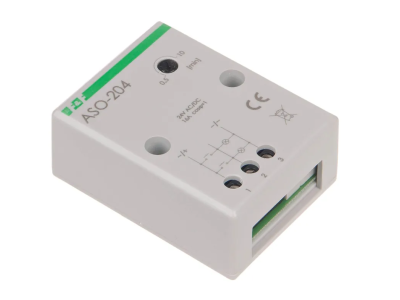

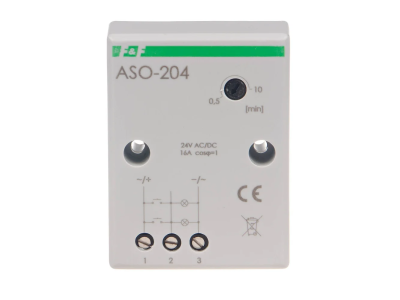

Automat schodowy ASO-204 z przekaźnikowym elementem wykonawczym, wyposażony w zaciski śrubowe, przeznaczony do zasilania 24 V AC/DC. Oferuje maksymalny prąd obciążenia 16 A (AC-1) i regulowany czas wyłączenia od 0,5 do 10 minut, co pozwala na elastyczne dostosowanie do potrzeb oświetlenia w korytarzach i na klatkach schodowych. Urządzenie montowane natynkowo, o stopniu ochrony IP20.

• Napięcie zasilania 24 V AC/DC: Umożliwia bezpieczną pracę w instalacjach niskonapięciowych, zgodnie z wymogami ochrony przeciwporażeniowej.
• Maksymalny prąd obciążenia AC-1 16 A: Zapewnia możliwość sterowania odbiornikami o znacznym poborze mocy, np. oświetleniem ledowym lub żarowym, bez ryzyka przeciążenia styków.
• Regulowany czas wyłączenia 0,5 ÷ 10 min: Pozwala precyzyjnie ustawić podtrzymanie oświetlenia w zależności od długości strefy – skraca czas świecenia przy krótkich korytarzach i wydłuża przy długich ciągach komunikacyjnych.
• Zaciski śrubowe 4,0 mm² z momentem dokręcania 0,5 Nm: Gwarantują trwałe i pewne połączenie przewodów, ułatwiając montaż i zwiększając niezawodność instalacji.
• Montaż natynkowy, stopień ochrony IP20: Przeznaczony do instalacji wewnątrz budynków, w suchych pomieszczeniach; łatwy w montażu na ścianie lub w puszce natynkowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada deklarację zgodności CE. Podczas montażu i eksploatacji należy stosować się do obowiązujących norm instalacyjnych i przepisów branżowych.

Zastosowanie

Automat schodowy ASO-204 znajduje zastosowanie w instalacjach sterowania oświetleniem, gdzie wymagane jest automatyczne wyłączanie po upływie ustawionego czasu. Idealnie nadaje się do korytarzy, klatek schodowych, piwnic, garaży i innych pomieszczeń przejściowych.

• Sterowanie oświetleniem na klatkach schodowych – podtrzymanie światła przez czas potrzebny na przejście, a następnie automatyczne wygaszenie.
• Oświetlenie korytarzy w budynkach mieszkalnych i biurowych – redukcja zużycia energii poprzez wyłączanie światła po opuszczeniu strefy.
• Zastosowanie w pomieszczeniach gospodarczych, piwnicach i garażach – wygodne sterowanie przyciskami dzwonkowymi (bez podświetlenia) bez potrzeby ręcznego wyłączania.
• Zasilanie 24 V pozwala na integrację z niskonapięciowymi systemami automatyki budynkowej lub instalacjami z czujnikami ruchu (czujniki wymagają oddzielnego zasilania).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu natynkowego w pozycji pionowej na płaskiej powierzchni. Przewody przyłączeniowe o przekroju do 4,0 mm² należy podłączyć do zacisków śrubowych, dokręcając je momentem 0,5 Nm. Po zmontowaniu sprawdzić poprawność połączeń i ustawić żądany czas wyłączenia za pomocą potencjometru (regulacja 0,5–10 min).

FAQ

• Czy automat schodowy ASO-204 współpracuje z przyciskami podświetlanymi? Nie, zgodnie z danymi technicznymi urządzenie nie obsługuje przycisków podświetlanych. Należy stosować standardowe przyciski zwierające (np. dzwonkowe) bez podświetlenia.
• Jaki jest stopień ochrony automatu schodowego? Stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń suchych, np. w puszkach natynkowych.
• Czy czas wyłączenia można ustawić w trakcie pracy urządzenia? Tak, regulacja czasu odbywa się za pomocą potencjometru w zakresie 0,5–10 minut. Opóźnienie wyłączenia jest regulowane i ustawiane niezależnie od opóźnienia zadziałania (poniżej 1 s). Zmianę czasu można przeprowadzić przy włączonym zasilaniu, jednak ze względów bezpieczeństwa zaleca się odłączenie napięcia przed manipulacją przy urządzeniu.
